活动 3：创建符号

在本活动中，您将完成以下任务：

• 创建形位公差符号。
• 创建基准标识符号。

前提条件

• 活动 2 已完成。

步骤

1. 创建形位公差符号。

   形位公差符号是分为两个或更多部分的矩形框。

   1. 从“符号”工具栏中，选择“形位公差符号”。



      “形位公差符号”命令位于“符号”下拉列表下。

   2. 在前视图上，选择 2.25 尺寸。

   3. 将光标拖动到右侧，然后单击以放置形位公差符号。

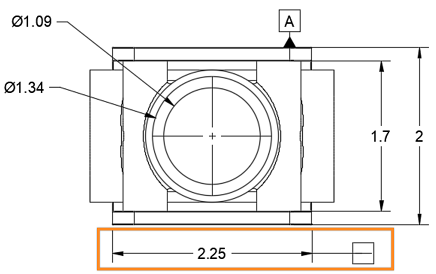

      将放置形位公差符号。

   4. 按 Enter 键以显示“形位公差符号”对话框。

   5. 在“形位公差符号”对话框中：

      • 将“几何符号”设置为“平行度”。
      • 将“第一个公差”设置为 Ø 0.1。
      • 将“第一个基准”设置为“A”。

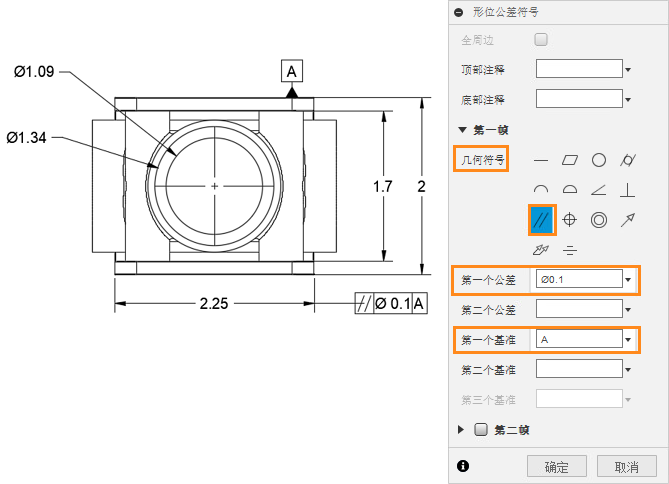

      “形位公差符号”对话框。

   6. 单击“确定”。

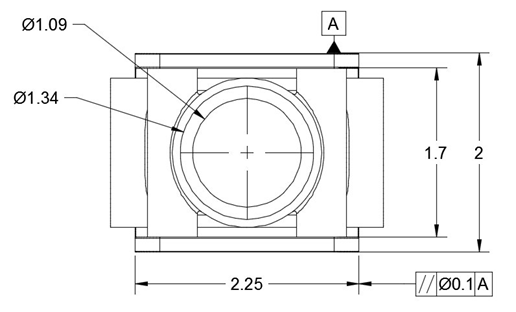

      完成的形位公差符号。

2. 在形位公差符号底部添加基准标识符。

   基准标识符号（基准 ID）用于标识形位公差符号的基准特征。

   1. 从“符号”工具栏中，选择“基准标识符号”。



      “基准标识符号”命令位于“符号”下拉列表下。

   2. 在“前视图”上，选择形位公差符号。

   3. 向下拖动光标并单击以放置基准标识符号，同时打开“基准标识符号”对话框。

   4. 在“基准标识符号”对话框中，在“标识符号”字段中键入值“B”。

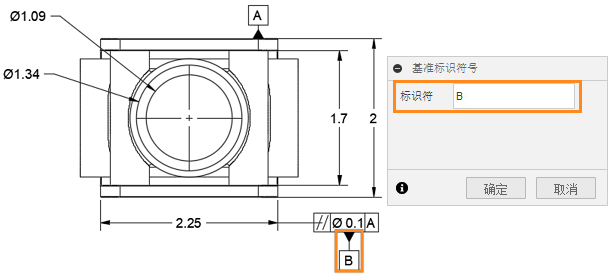

      “基准标识符号”对话框。

   5. 单击“确定”完成该命令。

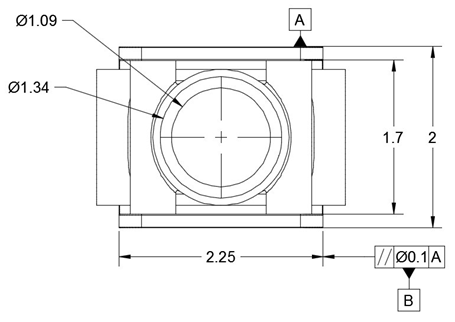

      完成的基准标识符号。

活动 3 概要

在本活动中，您完成了以下任务：

• 创建形位公差符号。
• 创建基准标识符号。
