活动 5：创建明细表、引出序号和标题栏

在本活动中，您将完成以下任务：

• 插入明细表。
• 创建注释性引出序号。
• 填充标题栏。

前提条件

• 活动 4 已完成。

明细表是一个将设计的零部件按目录分类的表。它逐条列记工程图中的所有零部件，并包含 BOM 表条目号、数量、零件代号、描述和材质。

引出序号通过在图形中标记明细表中包含的零部件来对其进行标识。

插入明细表和添加引出序号的步骤

1. 插入明细表。

   1. 在“表格”工具栏中，单击“明细表”。



      “明细表”命令位于“表格”下拉列表下。

   2. 确保将对话框中的“类型”设置为“明细表”。

   3. 选择基础视图作为明细表的参考。

   4. 单击工程图边框的右上角以在该位置放置明细表。



      放置明细表。

      注意：明细表将从设计获取信息以自动进行填充。

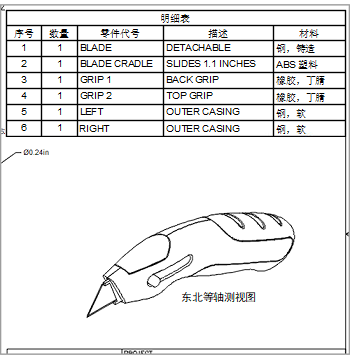

      已放置的明细表。

   5. 如果明细表延伸到任何工程视图，请移动视图以消除重叠。

2. 创建注释性引出序号。

   1. 在“表格”工具栏中，单击“引出序号”。



      “引出序号”命令位于“表格”下拉列表下。

   2. 在东北等轴测视图中，选择零部件的边。

   3. 单击以放置引出序号。

   4. 继续选择零部件，直到明细表中的所有项目均在东北等轴测视图中进行了编号。

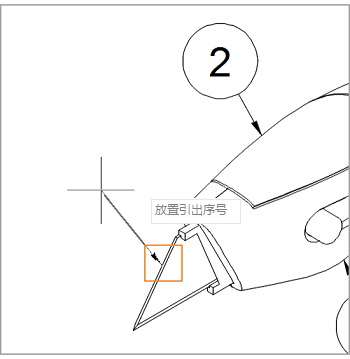

      放置引出序号。

   5. 完成后，请按 Esc 键。

   关于明细表

   可以在“模型”工作空间的“特性”对话框中修改零部件的零件代号和描述。若要访问此对话框，请在浏览器中的零部件上单击鼠标右键，然后从关联菜单中选择“特性”。

   如果您在“模型”工作空间中更改零部件的名称或特性，则将工程图与保存的模型关联（请参见活动 7：关联性更新工程图）后，这些更改将应用到工程图。

   注意：明细表不可编辑或自定义。

填充标题栏的步骤

1. 单击标题栏以将其选中。

2. 在选定的标题栏上单击鼠标右键。

3. 选择“编辑标题栏”。

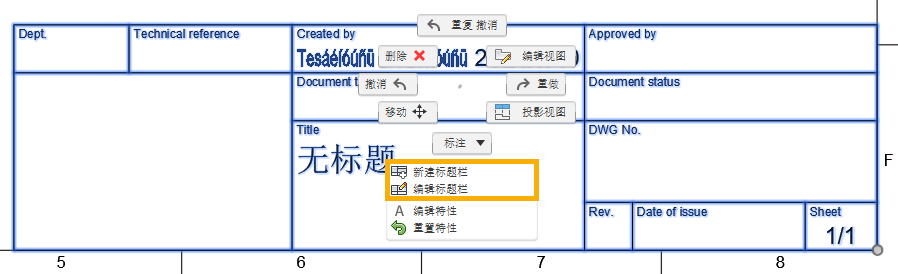

   “编辑标题栏”菜单。

4. 在“新建标题栏”对话框中，单击“确定”。

在标题栏编辑器环境中更改以下属性：

1.

• 双击蓝色的 PROJECT，在“属性”对话框中将“属性”更改为“自定义”并键入：Fusion Training。
• 双击蓝色的 TITLE_1，在“属性”对话框中将“属性”更改为“自定义”并键入：Utility Knife。
• 双击蓝色的 TITLE_2，在“属性”对话框中将“属性”更改为“自定义”并键入：Drawing。
• 双击蓝色的 SIZE，在“属性”对话框中将“属性”更改为“自定义”并键入：B。
• 双击蓝色的 DWG_NO，在“属性”对话框中将“属性”更改为“自定义”并键入：FT-08.01。
• 双击蓝色的 SCALE，在“属性”对话框中将“属性”更改为“自定义”并键入：1:2。

1. 单击“完成编辑”。

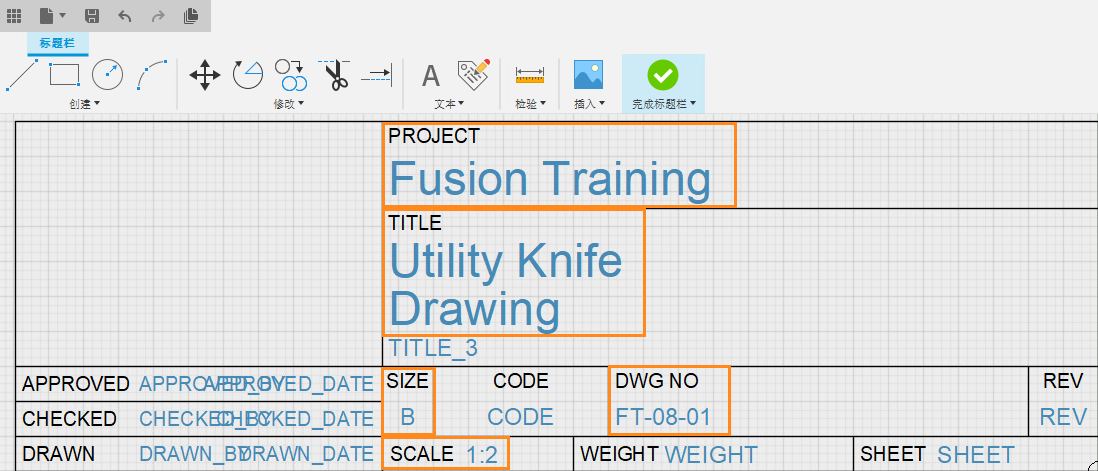

   标题栏编辑器环境。

活动 5 概要

在本活动中，您完成了以下任务：

• 插入明细表。
• 创建注释性引出序号。
• 填充标题栏。
