活动 1：创建尺寸标注

在本活动中，您将完成以下任务：

• 保存图形。
• 创建尺寸。
• 创建标注折断。

前提条件

• Fusion 已启动。
• 数据文件位置：“样例”>“基本培训”>“08 - 工程图”>“Connector_Joint_Drawing”。

步骤

1. 保存工程图。

   在 Connector_Joint_Drawing 设计处于打开状态时，执行以下操作：

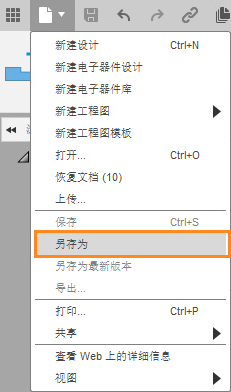

   1. 如果工程图为“只读”（在标题栏中指明），请单击“文件”>“另存为”。



      “另存为”命令位于“文件”下拉列表下。

      注意：即使工程图不为“只读”，您可能希望使用“另存为”命令来保留原始版本的工程图。

   2. 可选：创建新项目以存储培训工程图和模型。为此，单击“新建项目”，指定项目的名称，然后按 Enter 键。在短暂的暂停后，新项目将成为激活项目，并且在“保存”对话框的右侧将显示一个空白文件列表。

   3. 可选：在项目中创建新文件夹以存储您的培训工程图和模型。为此，单击“新建文件夹”，指定文件夹名称，然后按 Enter 键。双击新文件夹使其成为当前文件保存位置。

   4. 单击“保存”。

2. 启动“尺寸标注”命令。

   “尺寸标注”命令可基于在工程视图中选择的几何图元创建线性、对齐、角度、半径和直径标注。 选择点、边或现有标注，然后在图纸上放置标注。系统将自动创建最合适的标注类型。

   1. 从“尺寸标注”工具栏中，选择“尺寸标注”。



   “尺寸标注”命令位于“尺寸标注”下拉列表下。

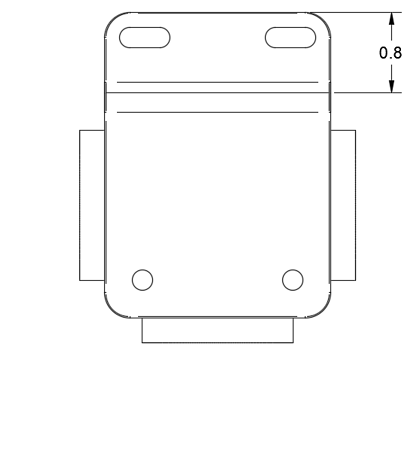

3. 创建第一个尺寸标注。

   当尺寸标注工具处于活动状态时：

   1. 选择俯视图的第一条边（如下图所示）。
   2. 选择俯视图的第二条边（如下图所示）。
   3. 将尺寸标注放置在视图的右侧（如下图所示）。



   将创建线性标注。

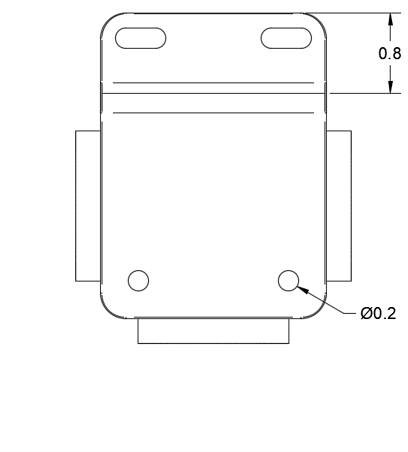

4. 创建第二个尺寸标注。

   在尺寸标注工具仍处于活动状态时：

   1. 选择右下圆的边（如下图所示）。
   2. 将尺寸标注放置在视图的右侧（如下图所示）。



   将创建直径标注。

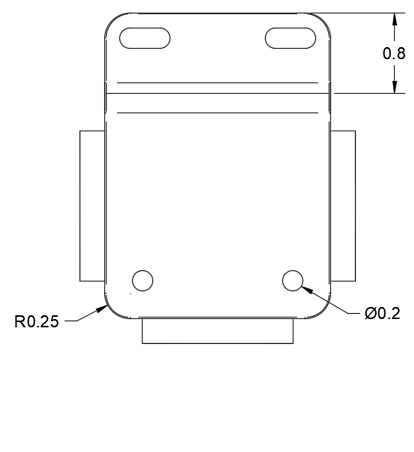

5. 创建第三个尺寸标注。

   在尺寸标注工具仍处于活动状态时：

   1. 选择左下角的边（如下图所示）。
   2. 将尺寸标注放置在视图的左侧（如下图所示）。



   将创建半径标注。

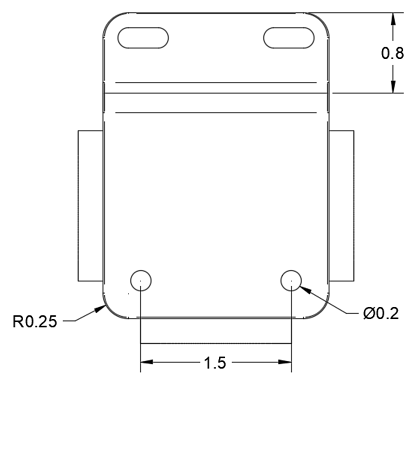

6. 创建第四个尺寸标注。

   在尺寸标注工具仍处于活动状态时：

   1. 选择左下圆的圆心（如下图所示）。
   2. 选择右下圆的圆心（如下图所示）。
   3. 将尺寸标注放置在视图下方（如下图所示）。



   将创建线性标注。

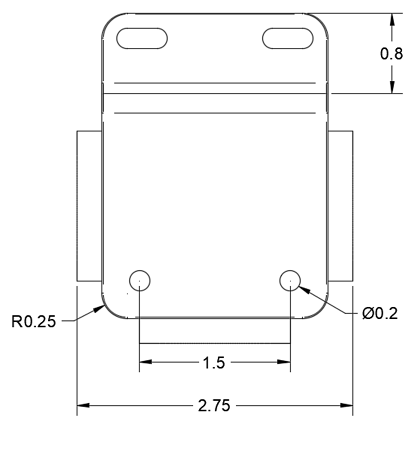

7. 创建第五个尺寸标注。

   在尺寸标注工具仍处于活动状态时：

   1. 选择左侧的第一条边（如下图所示）。
   2. 选择右侧的第二条边（如下图所示）。
   3. 将尺寸标注放置在视图下方的线性尺寸下方（如下图所示）。



   将创建线性标注。

8. 创建标注折断。

   “折断标注”命令可在尺寸线或引线与另一条尺寸线或引线相交处创建打断。

   1. 从“尺寸标注”工具栏中，选择“标注折断”。



      “标注折断”命令位于“尺寸标注”下拉列表下。

   2. 选择创建的最后一个线性标注 (2.75)。

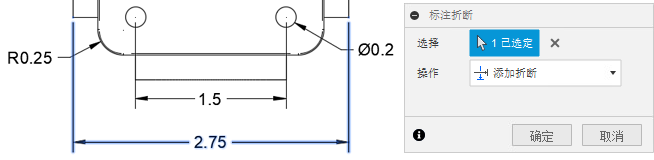

      “标注折断”对话框和选定的尺寸标注。

   3. 单击“确定”。

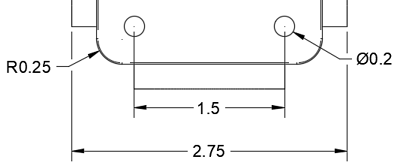

      将创建标注折断。

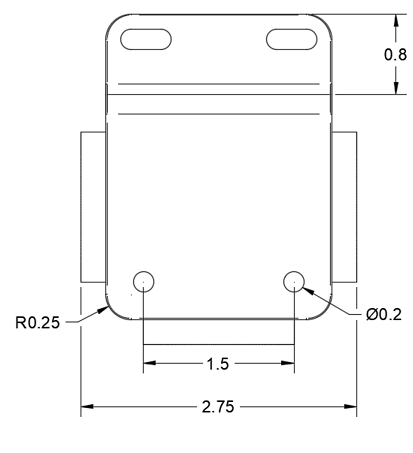

   这是包含所有尺寸标注和标注折断的俯视图。



   所有尺寸标注都已在位。

活动 1 概要

在本活动中，您完成了以下任务：

• 将工程图保存到个人文件夹。
• 创建线性、半径和直径标注。
• 创建标注折断。
