活动 1：创建新工程图

在本活动中，您将完成以下任务：

• 保存模型。
• 创建一个新工程图。
• 放置基础视图。

前提条件

• Fusion 已启动。
• 数据文件位置：“样例”>“基本培训”>“08 - 工程图”>“Grinder_Vise”。

工程视图是包含三维模型的二维投影的对象。

步骤

1. 保存模型。

   在 Grinder_Vise 设计处于打开状态时，执行以下操作：

   1. 如果模型为“只读”（在标题栏中指明），请单击“文件”>“另存为”。



      “另存为”命令位于“文件”下拉列表下。

      注意：即使模型不为“只读”，您可能希望使用“另存为”命令来保留原始版本的模型。尽管会保留修订版历史，并且您可以还原为原始配置，但您可能希望将更改限制到新的单独版本的模型。

   2. （可选）创建新项目以存储培训模型。为此，单击“新建项目”，指定项目的名称，然后按 Enter 键。在短暂的暂停后，新项目将成为激活项目，并且在“保存”对话框的右侧将显示一个空白文件列表。

   3. （可选）在项目中创建新文件夹以存储您的培训模型。为此，单击“新建文件夹”，指定文件夹名称，然后按 Enter 键。双击新文件夹使其成为当前文件保存位置。

   4. 单击“保存”。

2. 创建一个新工程图。

   在 Grinder_Vise 设计处于打开状态时，执行以下操作：

   1. 单击工具栏左侧的“设计”图标以查看其他可用的工作空间。

   2. 将光标移到下拉列表中的“工程图”工作空间上。

   3. 从“工程图”下拉列表中选择“从设计”。

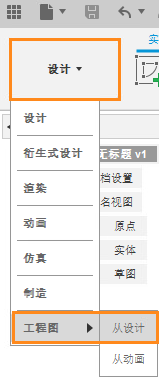

      “从设计”命令位于“工程图”下拉列表下。

3. 选择部件。

   1. 选择对话框中的“完整部件”选项（如果其尚未选中）。

   2. 从“工程图格式”下拉列表中选择“ASME”。

   3. 从“单位”下拉列表中选择“英寸”。

   4. 确保为“图纸尺寸”选择了“B (17 英寸 x 11 英寸)”选项。

   5. 单击“确定”以启动工程图。请注意，会自动生成新的文件选项卡。



      “创建工程图”对话框。

      注意：如果未选择“新建工程图”对话框中的“完整部件”，您可以选择单个或多个零部件以创建部件的零件工程图。
      提示：选择多个组件时，按住 Ctrl 键并单击。

      您可以先设置工程图格式、单位和图纸尺寸，然后再创建工程图。但是，创建新工程图后，您不能更改工程图格式或单位。

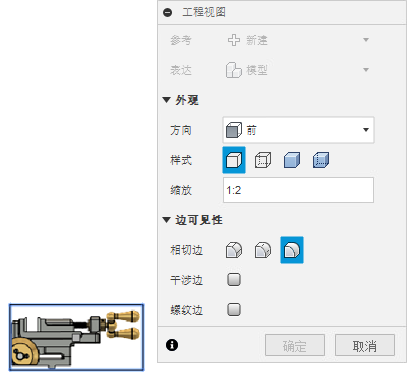

4. 确认基础视图。

   1. 在屏幕周围移动光标。请注意，基础视图预览将附着到光标。

   2. 单击图纸的左下象限以放置视图。

   3. 单击“确定”确认视图。



      注意：确认视图后，着色预览将成为视图的二维直线工程图。



      基础视图的二维直线工程图。

活动 1 概要

在本活动中，您完成了以下任务：

• 将 Grinder_Vise 模型保存到个人文件夹
• 创建新工程图。
• 放置基础视图。
