活动 2：创建投影视图

在本活动中，您将完成以下任务：

• 创建投影视图。

前提条件

• 活动 1 已完成。

步骤

1. 创建投影视图。

   现在，我们已创建模型部件的基础视图，接下来我们创建投影视图

   1. 从“创建”工具栏中，选择“投影视图”。
   2. 单击基础视图，以选择该视图作为从其创建和关联投影视图的父视图。



   “投影视图”命令位于“创建”下拉列表下。

2. 放置视图。

   1. 将光标拖动到基础视图的右侧，注意投影视图将基于此对齐显示预览。
   2. 单击图纸的右下象限（标题栏上方）以放置第一个投影视图。
   3. 单击图纸的左上象限以放置另一个投影视图。
   4. 按 Enter 键完成任务。

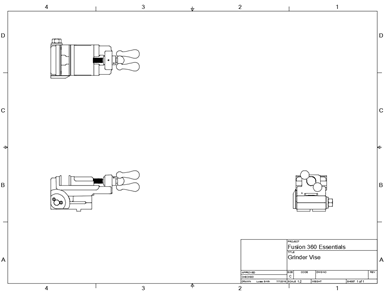

   基础视图以及投影视图。

   注意：投影视图将继承父视图的所有特性。当父视图的特性更改时，投影视图的相应特性也会更改。您可以通过双击投影视图来更改其特性。

活动 2 概要

在本活动中，您将完成以下任务：

• 创建投影视图。
