活动 5：定义值

在本活动中，您将输入值以定义元件的容量。电阻器和电容器的构造已由元件的零件名称定义，但其容量没有定义。这是使回路按预期运行所必需的。

前提条件

• 活动 4 已完成。

步骤

1. 定义电阻器 1 的值。

   1. 单击“设计”>“修改”>**“值”**。
   2. 单击 R1 电阻器的符号。
   3. 输入值 1K。

2. 定义电阻器 2 的值。

   1. 单击 R2 电阻器的符号。
   2. 输入值 470K。

3. 定义电阻器 3 的值。

   1. 单击 R3 电阻器的符号。
   2. 输入值 220。

4. 定义电阻器 4 的值。

   1. 单击 R4 电阻器的符号。
   2. 输入值 220。

5. 定义电容器 1 的值。

   1. 单击 C1 电容器的符号。
   2. 如果收到警告消息框，请单击“是”。
   3. 输入值 1uf。

6. 定义电容器 2 的值。

   1. 单击 C2 电容器的符号。
   2. 如果收到警告消息框，请单击“是”。
   3. 输入值 10nF。
   4. 按 Esc 键以结束操作。

7. 检查以确保在原理图上未出现任何错误。

   1. 单击“验证”>“验证”>**“ERC”**。

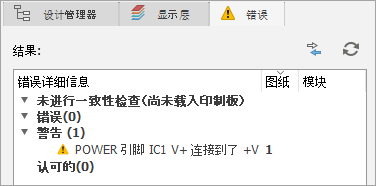

   2. 检查显示错误列表的“ERC 错误”面板。对于 IC1 电压，应该有一个警告。这是预期结果。如果还有其他内容，则表示您犯了错误。返回并修复该问题。



活动 5 概要

在本活动中，您定义了电阻器和电容器的值。这些值记录在原理图设计中。

添加到原理图设计的电阻器和电容器值。
