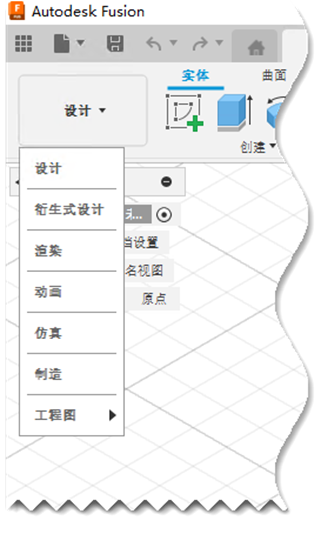

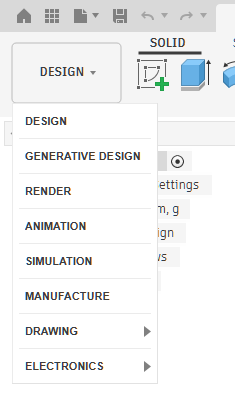

Fusion 功能分组在目的驱动的工作空间中,您可以从数据面板参考中找到这些工作空间。

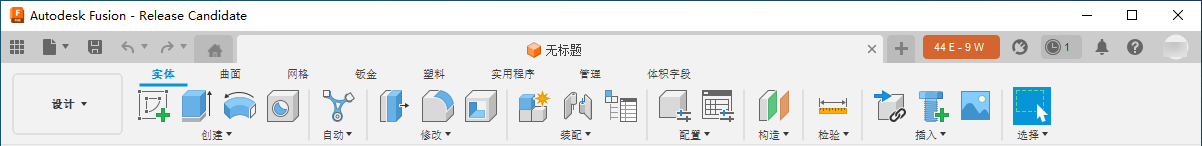

每个工作空间中的工具在工具栏中根据特定的设计目标整理到对应的选项卡中。部分工具可以在多个工作空间中使用。

上下文选项卡是仅在您调用的命令的上下文中变为激活状态的选项卡。在选择与它们关联的命令后,它们才会显示。
“设计”工作空间用于在“零件设计”中创建和编辑实体、曲面以及由二维草图几何图元驱动的 T-Spline 模型几何图元,然后在“部件设计”中插入并装配它们。此工作空间非常类似于传统的三维 CAD 环境,您可以在其中创建通过设计更改进行更新的基于历史记录的特征。
更多:
在“电子器件”工作空间中,您可以创建和编辑原理图、二维 PCB 布局、三维 PCB 设计、电子元件和元件库。您可以利用 Fusion 和 EAGLE 之间的共享元件库,并在两者之间链接元件,这样更新更改就可以全部无缝进行。
请参见电子器件。
通过“衍生式设计”工作空间,您可以根据制造和性能要求同时生成多个 CAD 就绪型设计解决方案。
请参见衍生式设计。
通过“渲染”工作空间,您可以生成设计的逼真图像。调整光源和材质、添加贴图并利用本地或云计算来逼真地传达您的设计。
请参见“渲染”工作空间。
通过“动画”工作空间,您可以使用三维分解视图和动画来显示设计部件,从而传达设计。与协作者和客户共享视频以帮助他们了解并评估您的设计。
请参见“动画”工作空间。
通过“仿真”工作空间,您可以设置分析以使用有限元分析 (FEA) 来测试您的设计。在不同载荷和条件下,仿真设计的性能。分析结果以了解设计的物理限制。探索设计备选方案,并围绕设计更改做出明智的决策。
请参见“仿真”工作空间。
通过“制造”工作空间,您可以创建使用加工和车削(减材制造)或 3D 打印(增材制造)等工艺制造零部件的刀具路径。
请参见“制造”工作空间。
通过“工程图”工作空间,您可以使用零件和部件的集成式关联工程图和动画记录制造规格。
请参见“工程图”工作空间。
