活动 1：使用参数化建模编辑特征

在本活动中，您将增加支架脚部沉头孔的大小以及网状加强筋的厚度。

前提条件

• Fusion 已启动。
• 数据文件位置：“样例”>“基本培训”>“04-建模”>“Bearing_Bracket.f3d”

步骤

1. 从数据面板的“基本培训”文件夹中打开起始模型 Bearing_Bracket

   1. 如果当前未显示“数据面板”，请单击屏幕顶部的“显示数据面板”。

   2. “数据面板”的顶层（主视图）分为两个子部分：“所有项目”和“样例”。向下滚动，直到到达样例。

   3. 双击“基本培训”文件夹以将其打开。

   4. 双击“04 - 建模”文件夹以将其打开。

   5. 双击 Bearing_Bracket 模型以将其在画布中打开。

      注意：当您在 Fusion 中第一次打开样例设计时，它将会显示在“模型”工作空间中。

2. 确定要在其中保存起始形状模型的个人项目。样例模型为只读且必须先保存到个人项目。

   1. 单击“文件”>“另存为”。
   2. 在“名称”字段中输入名称，如轴承架。
   3. 展开“位置”字段旁边的箭头按钮。
   4. 找到并单击一个现有项目，或单击“新建项目”以创建一个新项目。

3. 指定或创建一个文件夹，用以保存起始形状模型。

   1. 双击项目中的文件夹以将其选中，或创建一个新文件夹。
   2. 若要创建新文件夹，请单击“新建文件夹”。
   3. 键入文件夹的名称，如轴承架。
   4. 按 Enter 键。
   5. 双击新文件夹使其成为当前文件保存位置。
   6. 单击“保存”

4. 增加支架脚部沉头孔的尺寸。将直径设置为 20 毫米、将沉头孔深度设置为 7.5 毫米，并将沉头孔直径设置为 27.5 毫米。

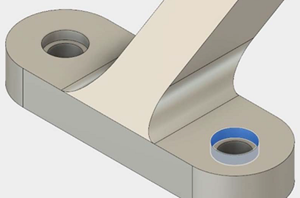

   1. 在画布中的一个孔的内面上单击鼠标右键，然后选择“编辑特征”。

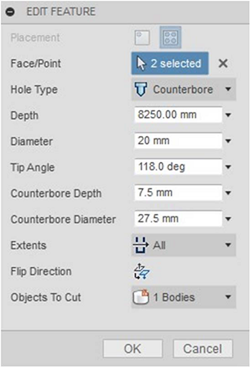

   2. 在“编辑特征”对话框中，进行以下设置：

      • 将直径设置为 20 毫米

      • 将沉头孔深度设置为 7.5 毫米

      • 将沉头孔直径设置为 27.5 毫米



   3. 单击“确定”以完成工具操作并关闭“编辑特征”对话框。

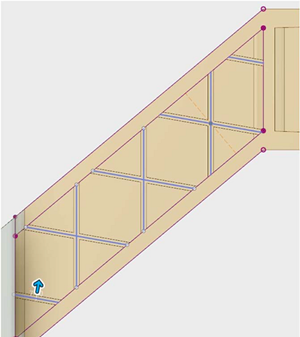

5. 将网状加强筋的厚度增加到 7.5 毫米。

   1. 在时间轴中双击网状加强筋特征 。

   2. 在“编辑特征”对话框中，将厚度增加到 7.5 毫米。



   3. 单击“确定”以完成工具操作。

活动 1 概要

在本活动中，您增加了支架脚部沉头孔的大小以及网状加强筋的厚度。

您使用以下工具完成了此任务：

• 编辑特征
