活动 2：为螺纹装配创建特征

在本活动中，您将打开样例文件 Threaded_Mount 并将其保存到个人文件夹。您将使用“孔”工具创建四个沉头孔，使用“抽壳”工具移除不需要的材料，使用“网状加强筋”工具添加支撑，并使用“螺纹”工具在装配模型的轴上创建螺纹。

您首先回滚时间轴以临时拉伸现有特征，以便新特征不影响现有的特征。

操作前和操作后的螺纹装配

Threaded_Mount 起始模型（左图），添加特征后的模型（右图）

前提条件

Fusion 已启动
数据文件位置：“样例”>“基本培训”>“04 - 建模”>“Threaded_Mount.f3d”

步骤

打开样例文件 Threaded_Mount，并将其保存到个人项目。

注意：请参见活动 1 以查看详细说明。
使用“孔特征”草图角点上的四个点，创建一直延伸通过装配的 4 个倒角孔将直径设置为 7.5 毫米，将顶锥角设置为 118 度，将沉头孔深度设置为 2.5 毫米，并将沉头孔直径设置为 10 毫米。

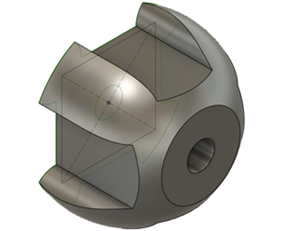

1. 在浏览器中，展开“草图”文件夹，然后单击与“孔特征”关联的可见性图标，以使“孔特征”草图可见。

  注意：“孔特征”草图显示在装配的底面。
2. 单击“设计”>“实体”>“创建”>“孔” 以激活“孔”工具。

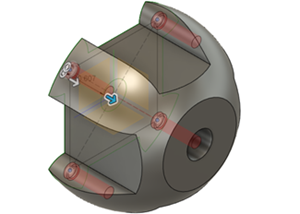

3. 选择草图的角点作为孔的草图点。

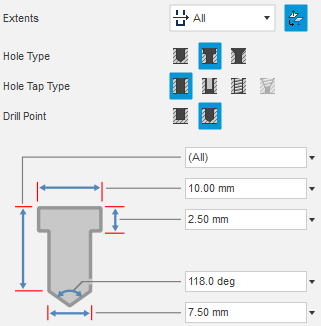

4. 在“孔”对话框中，将“范围”设置为“全部”并将“孔类型”设置为“沉头孔”，然后使钻孔的尺寸与图中的尺寸相一致：
5. 确保孔工具在正确的方向上，如有必要，请单击“翻转方向” 以更正方向。

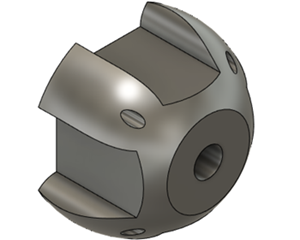

6. 单击“确定”以完成工具操作并关闭“孔”对话框。
将内侧抽壳应用于模型的底面，且厚度为 2.5 毫米。
1. 单击“设计”>“实体”>“修改”>“抽壳” 以激活“抽壳”工具。

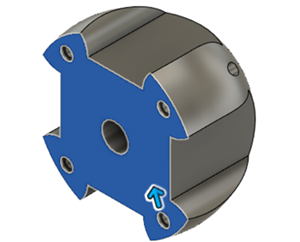

2. 旋转模型，以便可以看到下侧，然后单击实体的底面以选择该面作为要删除的面/实体。
3. 键入 2.5 以将“内侧厚度”设置为 2.5 毫米。

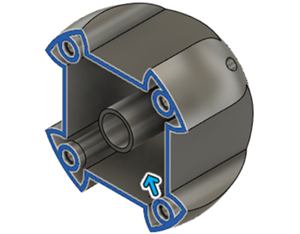

4. 单击“确定”完成操作并关闭“抽壳”对话框。

  注意：现在您已经创建了抽壳，您可以在时间轴中包含其余特征。
使网状加强筋草图可见。
1. 将时间轴标记拖动到时间轴的终点以包含模型的所有特征。

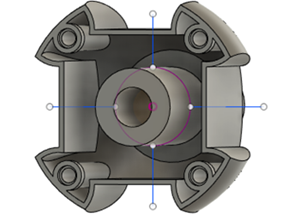

2. 在浏览器中，展开“草图”文件夹并使“网状加强筋特征”可见。
使用与模型的四条侧边相交的 4 条草图线，创建一个厚度为 2.5 毫米的网状加强筋特征以支撑装配内部。
1. 单击“设计”>“实体”>“创建”>“网状加强筋” 以激活“网状加强筋”工具。

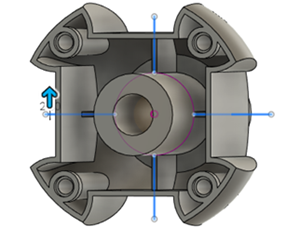

2. 单击画布中的四条草图线以选择它们作为曲线
3. 在“网状加强筋”对话框中，确认“厚度选项”为“对称”并将“深度选项”设置为“到下一个”，然后将“厚度”设置为 2.5 毫米。

  注意：如果网状加强筋未显示为正确，请单击“反向”，网状加强筋预览将会显示。

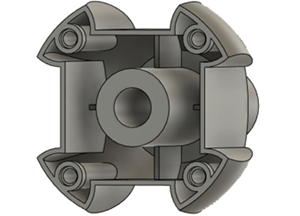

4. 在“网状加强筋”对话框中，单击“确定”以完成操作并关闭对话框。
向突出穿过模型的轴的末端应用倒角。将“距离”设置为 3 毫米并将“类型”设置为“等距离”。
1. 单击“主视图”以旋转模型，以便您可以看到轴。
2. 单击“设计”>“实体”>“修改”>“倒角” 以激活“倒角”工具。
3. 在“倒角”对话框中，将“倒角类型”设置为“等距离”

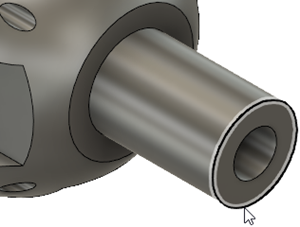

4. 单击圆柱形凸出部分末端的圆形边以选择它作为边。
5. 在倒角对话框中键入 3 以将“距离”设置为 3 毫米。

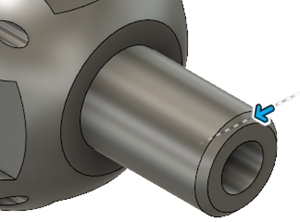

6. 单击“确定”以完成工具操作并关闭“倒角”对话框。
使用“ISO 公制螺纹规格”作为“螺纹类型”并使用“M39x4”作为“规格”，沿圆柱面的全长进行螺纹建模。
1. 单击“设计”>“实体”>“创建”>“螺纹” 以激活“螺纹”工具。

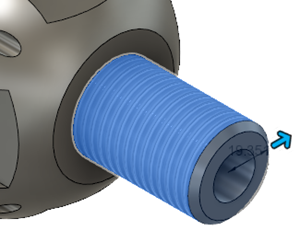

2. 单击轴的圆柱面以选择其作为面。
3. 在“螺纹”对话框中选择“实体化”和“全长”以创建螺纹，作为沿轴向倒角边延伸的实体化几何图元。

  注意：“实体化”选项将实际螺纹切割为几何图元。
4. 将“螺纹类型”设置为“ISO 公制螺纹规格”，将“尺寸”设置为 39.0 毫米，将“规格”设置为 M39x4，将“螺纹配合等级”设置为 6g，将“方向”设置为“右手”。
5. 单击“确定”以完成工具操作并关闭“螺纹”对话框。
转到活动 5 以检查您所做的修改。
