活动 3：为涡轮机模型创建特征

在本活动中，您将打开样例文件 Turbine 并将其保存到个人文件夹。您将使用阵列和镜像工具从底座和叶片创建双面涡轮机。如果您想要最小化特征的数量，创建特征的顺序非常重要。

首先，通过沿刀片创建切削阵列来完成刀片。接下来，在涡轮机的一侧创建刀片阵列，最后，在下侧镜像该阵列。镜像作为最后一步，意味着您无需分别在涡轮机的顶部和底部创建刀片的阵列，从而可确保刀片在两侧对称。

涡轮机模型起始形状（左图）和添加特征后的形状（右图）。

前提条件

• Fusion 已启动。
• 数据文件位置：“样例”>“基本培训”>“04 - 建模”>“Turbine.f3d”

步骤

1. 打开样例文件 Turbine，并将其保存到个人项目。

   注意：请参见活动 1 以查看详细说明。

2. 通过沿刀片创建切削阵列完成刀片，创建沿刀片向下延伸 80 毫米**距离、总数为 **10 的切削。

   1. 单击“设计”>“实体”>“创建”>“阵列”>“路径阵列” 以激活“路径阵列”工具。

   2. 在“路径阵列”对话框中，将“阵列类型”设置为“阵列特征”。

      注意：要阵列化的对象是刀片中的拉伸切割，因此阵列类型是特征。将时间轴回滚到上次拉伸之前的位置以进行查看。



   3. 在“路径阵列”对话框中，确认与“对象”关联的“选择” 处于激活状态，然后在时间轴上选择涡轮机刀片的拉伸切割作为对象。

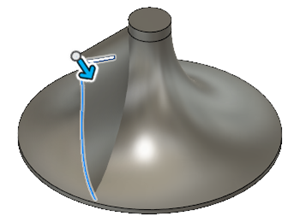

   4. 在“路径阵列”对话框中，单击与“路径”关联的“选择” 以将其激活，然后选择刀片的外侧纵向边作为路径。



   5. 在“路径阵列”对话框的“距离”中输入 80 毫米，并在“数量”中输入 10。



   6. 单击“确定”以完成工具操作并关闭“路径阵列”对话框。

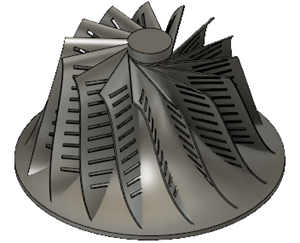

3. 在涡轮机顶部创建总共 15 个刀片的环形阵列。

   1. 单击“设计”>“实体”>“创建”>“阵列”>“环形阵列” 以激活“环形阵列”工具。

   2. 在“环形阵列”对话框中，将“阵列类型”设置为“实体”。

      注意：您要阵列化的对象是浏览器中的 Body3 刀片，因此阵列类型为实体。

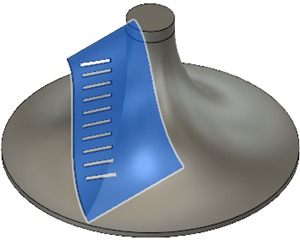

   3. 在“环形阵列”对话框中，确认与“对象”关联的“选择” 处于激活状态，然后单击刀片以将其选作唯一对象。

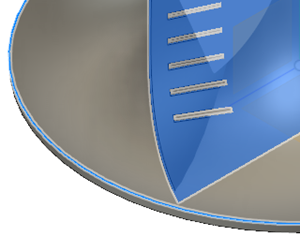

   4. 在“环形阵列”对话框中，单击与“轴”关联的“选择”，然后单击涡轮机底座的环形边作为轴。



   5. 在“环形阵列”对话框中，将“类型”设置为“完整”，并将“数量”设置为 15。

   6. 单击“确定”以完成工具操作并关闭“环形阵列”对话框。



4. 从涡轮机的顶部镜像刀片，以在涡轮机的底部创建包含 15 个刀片的对称集。

   1. 单击“设计”>“实体”>“创建”>“镜像” 以激活“镜像”工具。

   2. 在“镜像”对话框中，将“阵列类型”设置为“实体”。

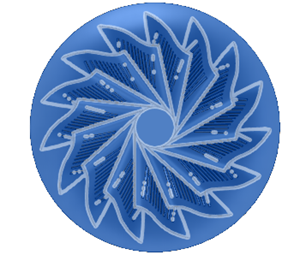

   3. 单击 ViewCube 上的俯视图，并窗选所有实体（即底座和 15 个刀片）作为对象。



      注意：确认是否在“镜像”对话框中选择了 16 个面。

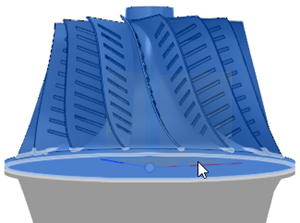

   4. 在“镜像”对话框中，单击与“镜像平面”关联的“选择” 以将其激活，然后单击涡轮机底座的底部以将其选作“镜像平面”。



   5. 单击“确定”以完成工具操作并关闭“镜像”对话框。

5. 转到活动 5 以检查您所做的修改。

活动 3 概要

在本活动中，您使用了阵列和镜像工具从底座和叶片创建双面涡轮机。

您使用以下工具完成了此任务：

• 路径阵列
• 环形阵列
• 镜像
