生成设计备选方案

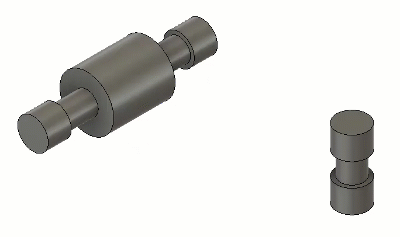

了解如何在 Fusion 中使用“自动化建模”工具自动生成设计备选方案。

生成设计备选方案

1. 在“设计”工作空间工具栏上，单击“实体”>“创建”>“自动化建模”。

   此时将显示“自动化建模”对话框。

2. 在画布中，至少选择要连接的两个面。

   提示：请查看最佳实践以生成高质量的设计备选方案。

3. （可选）选择“要避开的实体”：

   1. 在对话框中，单击“选择”。
   2. 在画布中，选择要让新几何图元避开的实体。
   3. 选择“不透明度”字段以更改选定实体的不透明度。

4. 在“操作”中选择一项操作，然后调整其关联设置：

   • 新建实体：在激活的零部件中创建新实体。
   • 新建零部件：在新零部件中创建新实体。

5. 单击“生成形状”。

   生成过程随即开始，并且设计备选方案将显示在“备选方案”区域中。

6. 浏览设计备选方案，并选择最符合您需求的一个。

   重要信息：尚未选择并放置在设计中的生成的设计备选方案仅在 14 天内可用。在此之后，可使用“重新生成形状”按钮再次生成这些备选方案。此外，这些备选方案仅供生成它们的项目所有者使用。访问设计和编辑自动化建模功能的协作者需要使用“重新生成形状”按钮来查看给定设置的其他设计备选方案。

7. （可选）使用体积滑块或相应的图标来更改备选方案的体积。

8. 单击“确定”。

   您选择的设计备选方案将在画布和浏览器中显示为实体，嵌套在“实体”文件夹中。此外，系统会将“自动化建模” 特征组添加到时间轴。

选择其他设计备选方案

1. 在时间轴中，双击“自动化建模” 特征。

   此时将显示“编辑特征”对话框。

2. 在对话框中，选择其他设计备选方案。

3. 单击“确定”。

   您选择的新设计备选方案将在画布和浏览器中显示为实体，嵌套在“实体”文件夹中。

直接编辑设计备选方案

1. 在时间轴中，在“造型” 特征上单击鼠标右键，然后选择“编辑”。

   此时将打开“造型”上下文环境。

2. 使用“造型”工具直接编辑 T-Spline 实体。

3. 单击“完成造型”。

   您将退出“造型”上下文环境，并返回“设计”工作空间。
