活动 2：创建风扇叶片

在本活动中，您将使用草图线创建单个叶片曲面，并围绕轮毂从单个叶片曲面创建 8 个实体风扇叶片。要创建风扇叶片，您需要

• 使用简单的草图线创建单个叶片放样曲面

• 使用样条曲线草图修剪叶片的外侧边，以形成圆角形状

• 加厚叶片曲面以创建实体

• 对叶片实体进行阵列，以围绕轮毂创建 8 个实例。

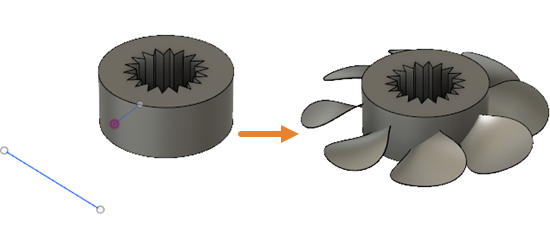

  带叶片草图的风扇毂（左）和带叶片的风扇毂（右）

前提条件

• 活动 1 已完成。

步骤

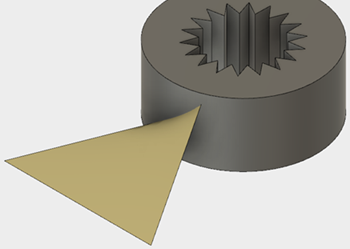

1. 使用草图轮廓“草图 5”和“草图 6”作为轨道为单个叶片创建放样曲面。

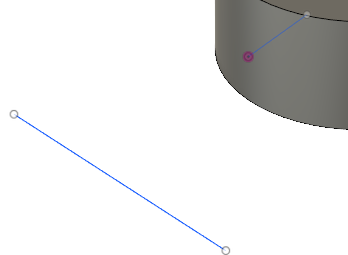

   1. 在浏览器中，确认两条线草图 “草图 5”和 “草图 6”可见。


   2. 单击 （“设计”工作空间”>“曲面”选项卡>“创建”面板 >“放样”）以打开“放样”对话框。
   3. 在画布中，选择两条草图线作为轮廓以创建风扇叶片的放样曲面。


   4. 在“放样”对话框中，单击“确定”以应用工具并关闭对话框。

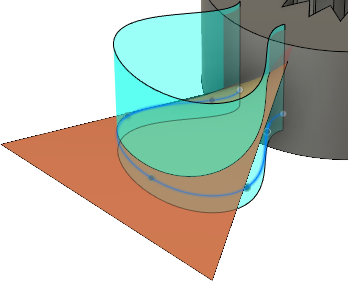

2. 使用样条曲线草图“草图 7”作为“修剪工具”，修剪叶片放样曲面的外侧部分。

   1. 在浏览器中，单击“草图 7”旁边的 以使样条曲线草图可见。
   2. 单击 （“设计”工作空间”>“曲面”选项卡>“修改”面板 >“修剪”）以打开“修剪”对话框。
   3. 在画布中，选择样条曲线“草图 7”作为“修剪工具”。
   4. 选择放样曲面的外侧部分作为要删除的区域。


   5. 在“修剪”对话框中，单击“确定”以应用工具并关闭对话框。
   6. 在浏览器中，单击“草图 7”旁边的 以隐藏样条曲线草图。

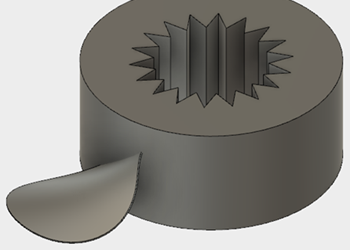

3. 在每一侧上将叶片对称加厚 0.5 毫米。

   1. 单击 （“设计”工作空间”>“曲面”选项卡>“创建”面板 >“加厚”）以打开“加厚”对话框。
   2. 在“加厚”对话框中，将“方向”设置为 “对称”。
   3. 在画布中，选择叶片作为要加厚的面。
   4. 将厚度设置为 0.5 mm。
   5. 在“加厚”对话框中，单击“确定”以应用工具并关闭对话框。

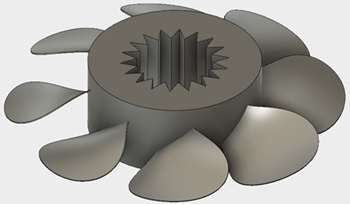

4. 对叶片进行阵列，以围绕轮毂创建 8 个实例。

   1. 单击 （“设计”工作空间 >“曲面”选项卡 >“创建”面板 >“阵列”>“环形阵列”）以打开“环形阵列”对话框。
   2. 在“环形阵列”对话框中，将“阵列类型”设置为“实体”。
   3. 在画布中，单击叶片以选择其作为对象。

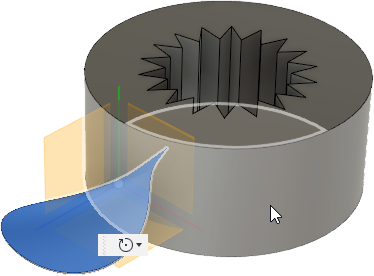

   4. 在“环形阵列”对话框中，单击与“轴”相关联的 “选择”以将其激活，然后单击选择外部圆柱面作为轴。


   5. 在“环形阵列”对话框中，将“数量”设置为“8”。
   6. 单击“确定”以应用工具并关闭对话框。



活动 2 概要

在本活动中，您将从草图线开始并完成以下任务：

• 创建叶片放样曲面
• 修剪外侧边以形成圆角形状
• 加厚叶片曲面以创建实体
• 对叶片实体进行阵列，以围绕轮毂创建 8 个实例。
