活动 2：创建铁铲曲面

在本活动中，您将使用草图创建所需的所有铁铲曲面。您将

• 拉伸圆以创建铲柄

• 旋转靠近铲柄的直线和圆弧以创建铲面

• 延伸铲面以创建最终的铁铲形状。

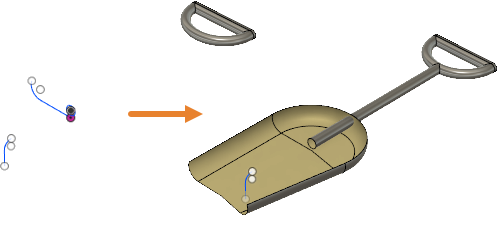

  带铲把的铁铲草图（左）和铁铲曲面（右）

前提条件

• 活动 1 已完成。

步骤

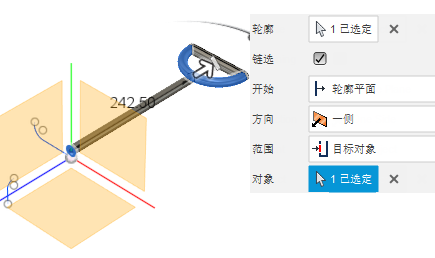

1. 朝铲把弯曲部分尽可能远地拉伸环形草图，以创建铲柄。

   1. 单击 （“设计”工作空间”>“曲面”选项卡>“创建”面板 >“拉伸”）以打开“拉伸”对话框。
   2. 在画布中，单击圆心处的草图点，选择其作为“轮廓”。
   3. 在“拉伸”对话框中，将“范围”设置为 “到对象”。
   4. 在画布中，选择铲把的圆角部分作为“对象”。


   5. 单击“确定”以接受工具并关闭对话框。

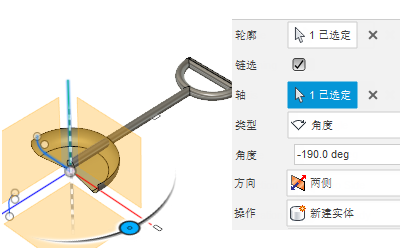

2. 使用靠近铲柄的草图轮廓，并且以 Y 轴为旋转轴，创建铁铲的主体。

   1. 单击 （“设计”工作空间”>“曲面”选项卡>“创建”面板 >“旋转”）以打开“旋转”对话框。
   2. 在画布中，选择靠近铲柄的直线和圆弧作为轮廓。
   3. 在浏览器中，单击 “原点”旁边的 ，以显示所有平面和轴。
   4. 在“旋转”对话框中，单击与“轴”相关联的 “选择”以激活它，然后单击画布中的绿色的 Y 轴。


   5. 单击“确定”以接受工具并关闭对话框。

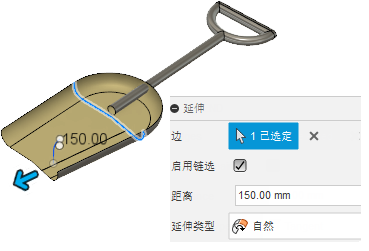

3. 使用“相切延伸类型”将铁铲主体旋转部分的前部边缘延伸 150 毫米，以创建锥形部分。

   1. 单击 （“设计”工作空间”>“曲面”选项卡>“修改”面板 >“延伸”）以打开“延伸”对话框。
   2. 在画布中，选择一条前部边，然后按 Ctrl (Windows) 或 Command (MacOS) 键，同时选择第二条前部边。

      请注意，第一条边会先延伸，然后在您按 Ctrl (Windows) 或 Command (MacOS) 键时缩回。然后当选择第二条边时，两条边都会延伸。




   3. 在“延伸”对话框中，确认“延伸类型”已设置为“相切”，并且“距离”已设置为 150 毫米。
   4. 单击“确定”以接受工具并关闭对话框。

活动 2 概要

在本活动中，您将使用草图创建所需的所有铁铲曲面。您将

• 拉伸圆以创建铲柄
• 旋转靠近铲柄的直线和圆弧以创建铲面
• 延伸铲面以创建最终的铁铲形状。
