活动 3：创建壶嘴

在本活动中，您完成了以下任务：

创建与基准 XY 轴成一定角度的构造平面
创建偏离斜平面的构造平面
使用新偏移平面在壶身背面的中心绘制椭圆；这是壶嘴起点的轮廓
创建一个倾斜的构造平面，该平面沿其水平轴与新椭圆相交
创建偏离斜椭圆平面的构造平面
在新构造平面上创建椭圆，以用作壶嘴的嘴部轮廓
使用您创建的两个椭圆形轮廓创建壶嘴

长方体基本体

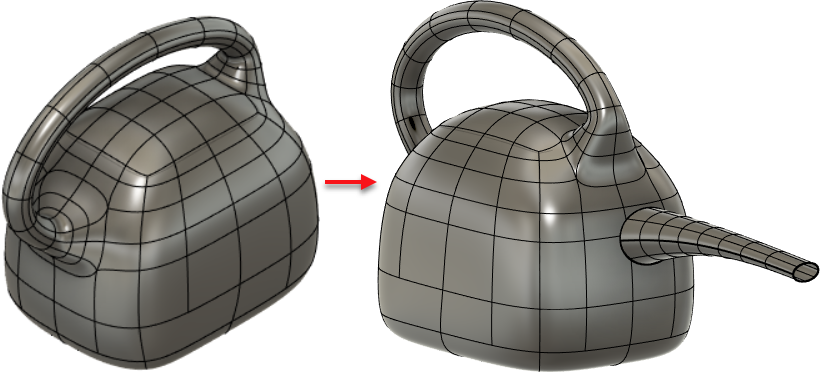

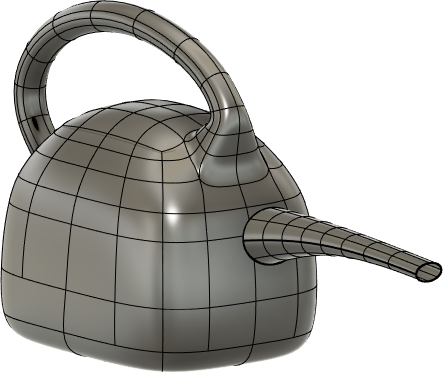

在活动 2 中创建的具有壶柄的容器（左图）和完成后的具有壶嘴的示例（右图）。

前提条件

打开活动 2 结束时保存的文件。

步骤

创建与 XY 平面成 7 度角的平面。

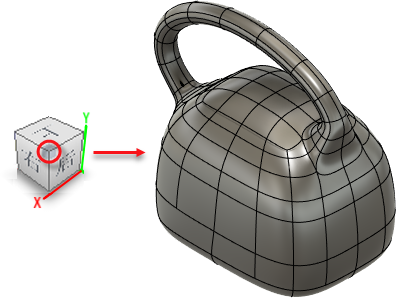

1. 单击 ViewCube 的顶部右后角以旋转模型。
2. 从“造型”工具栏中，单击“构造”>“夹角平面”。

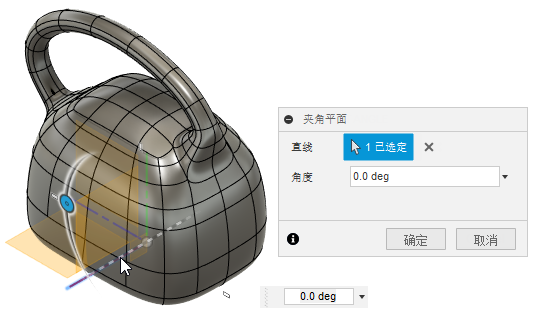

3. 单击 X 轴。
4. 向下拖动壶柄以将新平面旋转 7 度。

  提示：如果您无法精确拖动 7 度，请在“角度”框中输入 7 度。
5. 单击“OK”。

  与 XY 平面成 7 度角的平面即创建完成。
创建从斜平面偏移 155 毫米的平面。
1. 从“造型”工具栏中，单击“构造”>“偏移平面”。

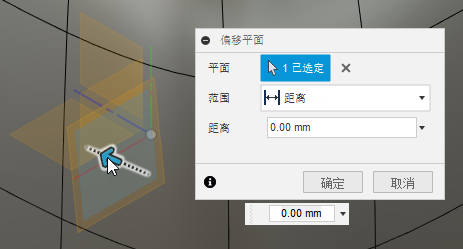

2. 单击刚才创建的斜平面。

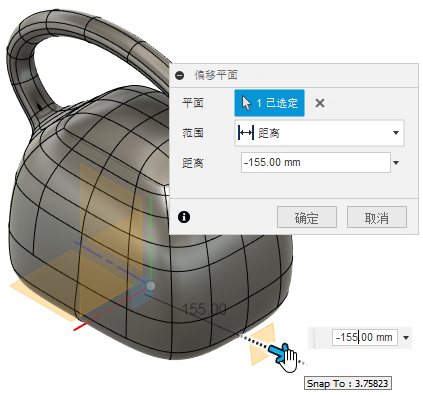

3. 向外拖动（到壶身的背面）。
4. 在“距离”框中输入 155 毫米，然后单击“确定”。

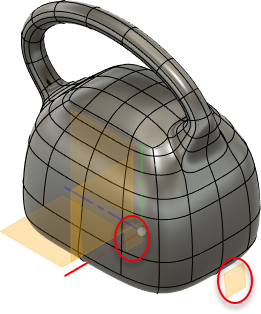

  现在，您可以使用此偏移绘制将用于浇水桶壶壶嘴底座的椭圆。
在刚才创建的偏移平面上，在壶身背面的中心处绘制一个椭圆。

此椭圆将是用于创建壶嘴的两个轮廓之一。

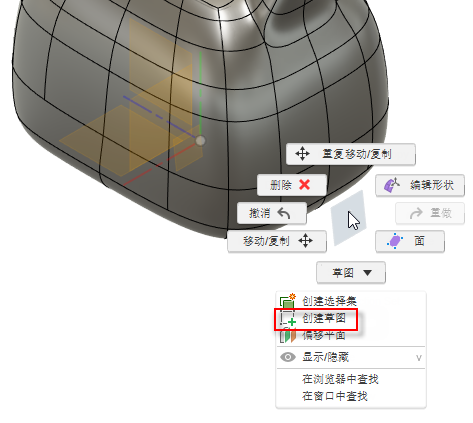

1. 在设计底部的偏移平面上单击鼠标右键，然后单击“草图”。
2. 从“草图”工具栏中，单击“创建”>“椭圆”。

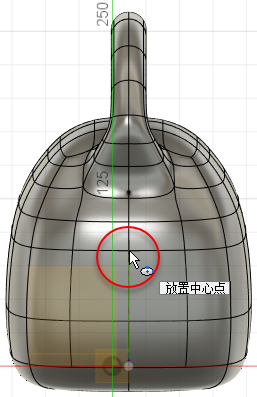

3. 在壶身的背面，单击线段的中心以放置椭圆的中心点。
4. 单击中心点的右侧以创建第一个轴点，并在中心点上方单击以创建椭圆。

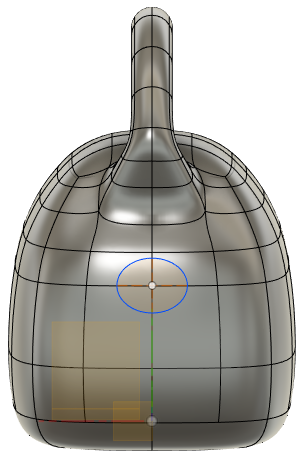

将椭圆的高度设置为 35 毫米，并将宽度设置为 45 毫米。
1. 单击椭圆，然后单击“草图”工具栏上的“尺寸”。
2. 在椭圆正上方单击以查看其宽度半径。
3. 双击宽度半径，然后输入值 22.5 毫米以便椭圆的全宽为 45 毫米。
4. 在“标注”仍处于启用状态时，单击椭圆，然后单击椭圆的一侧以查看其高度半径。

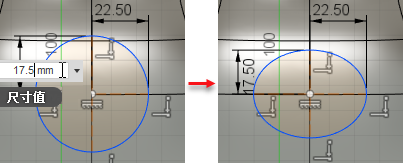

5. 双击高度半径，然后输入 17.5 毫米以使全高为 35 毫米。
6. 单击“完成草图”。
创建与椭圆的水平轴相交且角度为 5 度的平面。
1. 从“造型”工具栏中，单击“构造”>“夹角平面”。

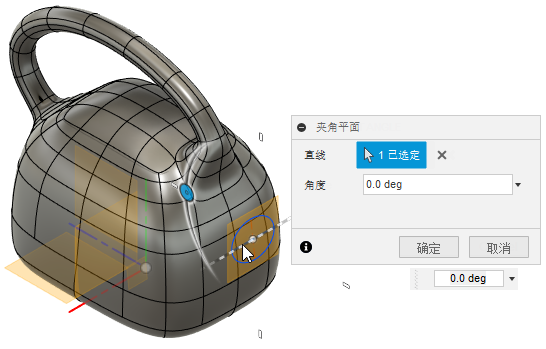

2. 单击椭圆的水平轴。
3. 单击 ViewCube 上的“右”，然后放大以便更好地查看新平面。

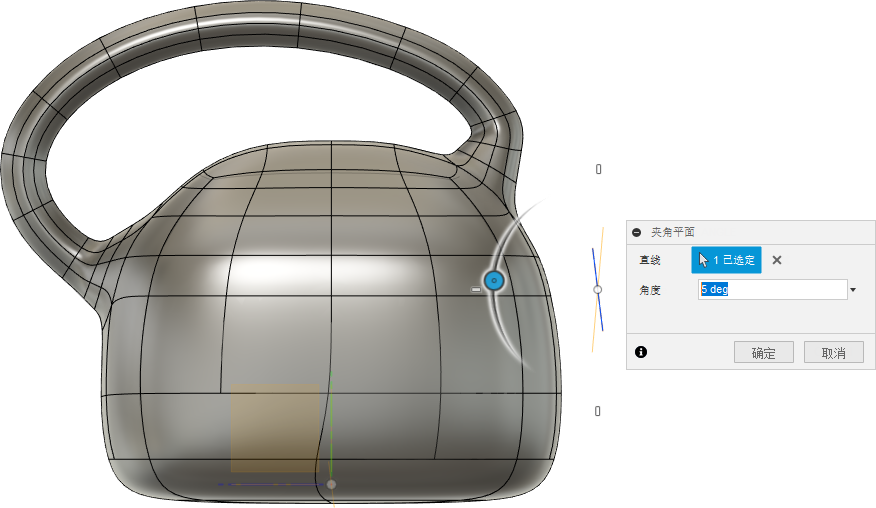

4. 在“角度”框中输入 5 度。
5. 单击“确定”以创建斜平面。
创建从新的斜平面偏移 200 毫米的平面。

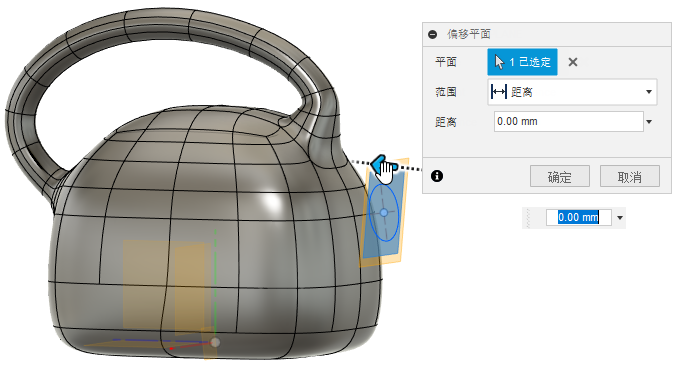

1. 从“造型”工具栏中，单击“构造”>“偏移平面”。
2. 单击刚才创建的斜平面。

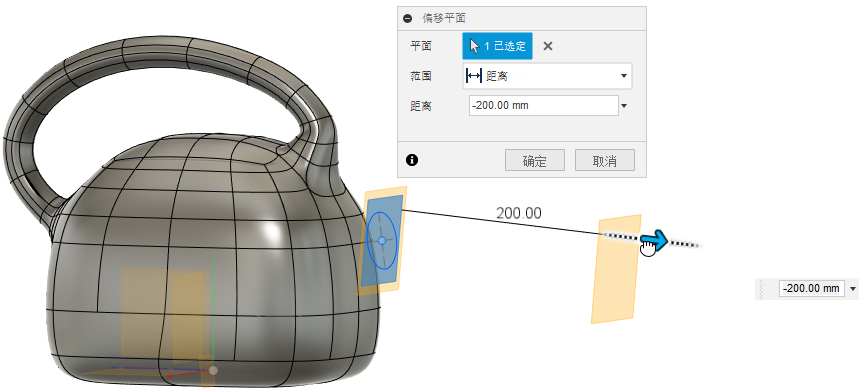

3. 远离壶身背面拖动，直到将偏移平面拖离 200 毫米远。
4. 单击“OK”。

  即会创建偏移平面。现在，您可以使用此偏移绘制将用于浇水桶壶壶嘴末端的椭圆。
在新偏移平面上创建高度为 15 毫米且宽度为 25 毫米的椭圆。

****注意：此步骤介绍了与本教程中其他椭圆所用的标注不同的方法。请尝试这两种方法，并使用最适合您的方法。

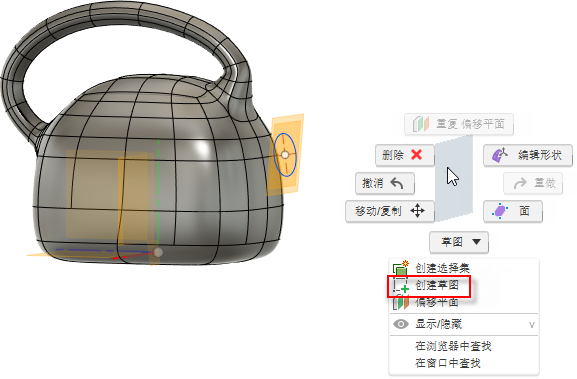

1. 在新偏移平面上单击鼠标右键，然后单击“创建草图”。
2. 从“草图”工具栏中，单击“创建”>“椭圆”。
3. 单击现有椭圆的顶部，将其设置为新椭圆的中心点。
4. 沿水平轴向右移动，直到新椭圆的宽度达到 25 毫米，然后按 Enter 键设置其宽度。

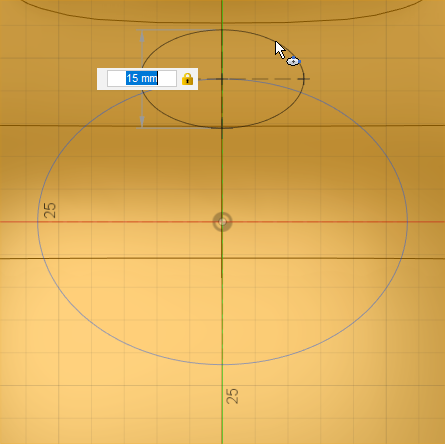

5. 向上移动鼠标，直到新椭圆的高度达到 15 毫米，然后按 Enter 键设置其高度。
6. 单击“完成草图”。

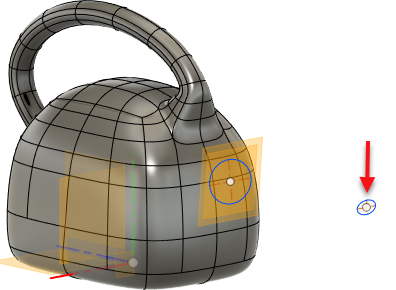

  椭圆即完成创建。
启用“链选”，将较小椭圆的放样设置为“方向”，将“出射权值”设置为 1.5 并将两个方向上的面数设置为 8，使用您创建的两个椭圆轮廓创建壶嘴。
1. 从“造型”工具栏中，单击“创建”>“放样”。

  “放样”对话框将会显示。

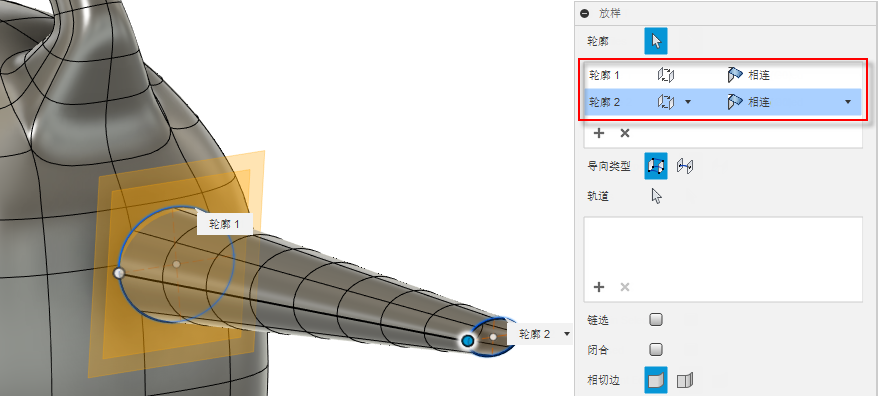

2. 在“放样”对话框中将“轮廓”设置为“选择”后，单击离壶身最近的椭圆，然后单击离壶身较远的椭圆。

  这会将它们分别设置为“轮廓 1”和“轮廓 2”。

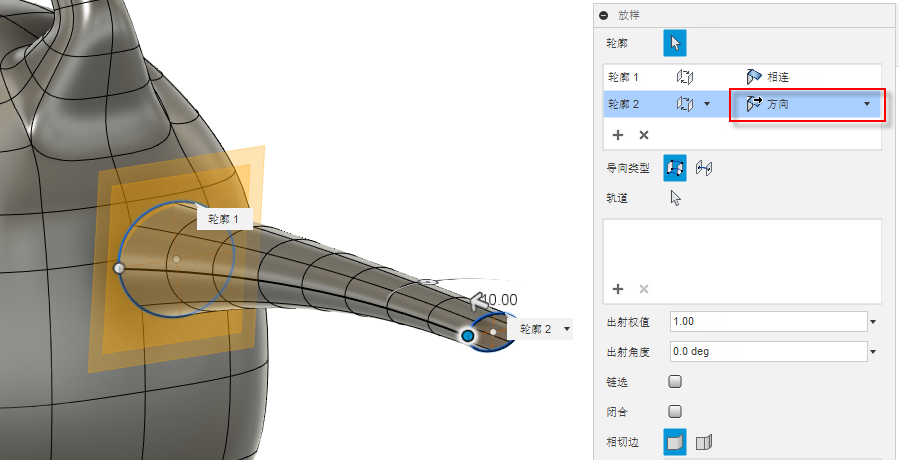

3. 在“放样”对话框中，将较小椭圆轮廓（轮廓 2）的放样类型设置为“方向”。

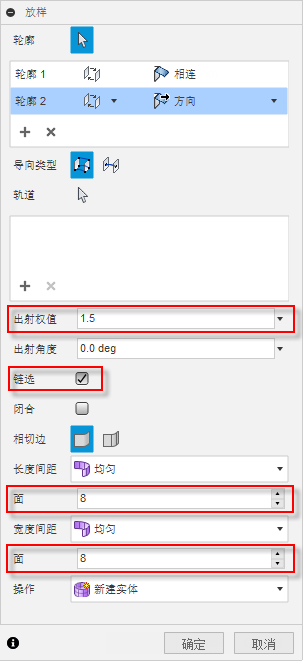

4. 在“放样”对话框中，设置以下值。
  - 出射权值：1.5
  - 链选：启用
  - 面：8（两个方向上）
5. 关闭所有构造平面（“原点”节点和“构造”节点）的可见性。

  这将隐藏基准平面以及您创建的用于创建壶嘴的倾斜和偏移平面。
6. 单击“OK”。

  壶嘴即完成创建。
7. 保存您的工作。
