活动 2：创建壶柄

在本活动中，您完成了以下任务：

使用拟合点样条曲线创建壶柄的路径
创建圆形轮廓以用作壶柄的扫掠
使用扫掠为壶柄指定形状
创建开口以用于将壶柄合并到壶身
将壶柄合并到壶身中的两个开口

长方体基本体

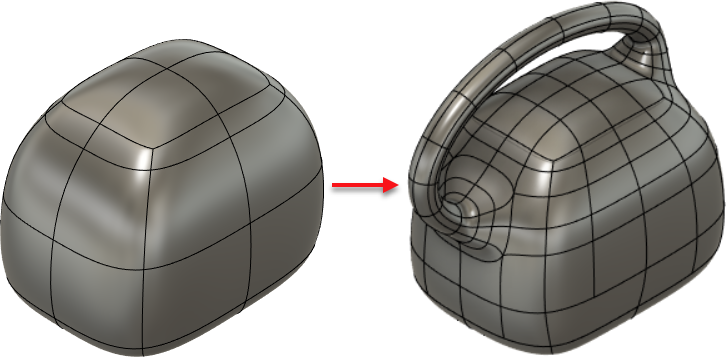

在活动 1 中创建的倒角长方体（左图）和完成后的具有壶柄的示例（右图）。

前提条件

打开活动 1 结束时保存的文件。

步骤

创建拟合点样条曲线以用作壶柄的路径。

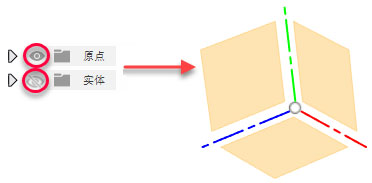

1. 打开“原点”节点，并关闭“实体”节点以查看轴系。

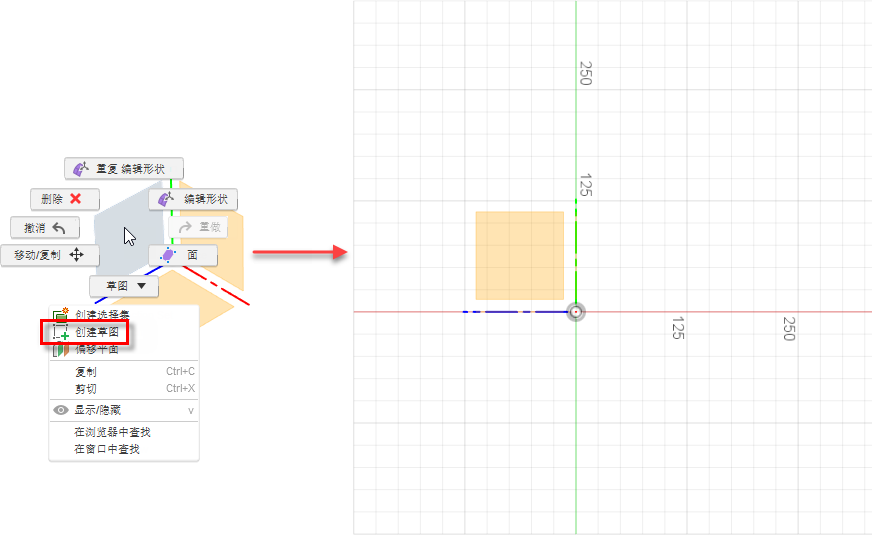

2. 在 YZ 平面上单击鼠标右键，然后在关联菜单中单击“创建草图”。

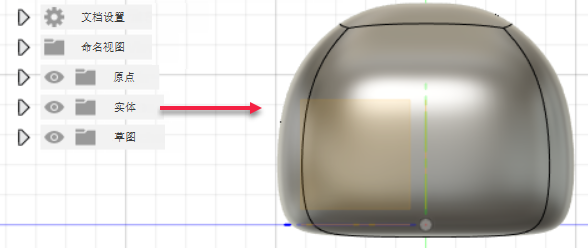

3. 打开“实体”节点的可见性。
4. 从“草图”工具栏中，选择“创建”>“样条曲线”>“拟合点样条曲线”。

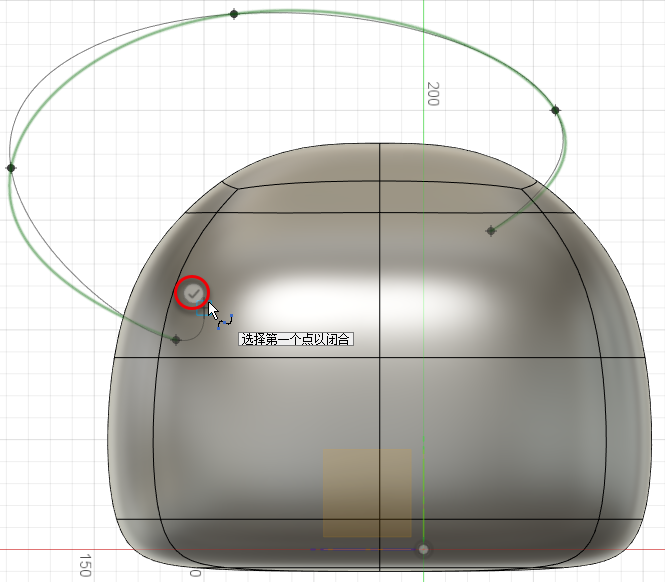

5. 单击壶柄形状中的点。
6. 若要完成绘制，请单击最后一个点旁边的“创建并继续”点。
7. 单击“完成草图”。

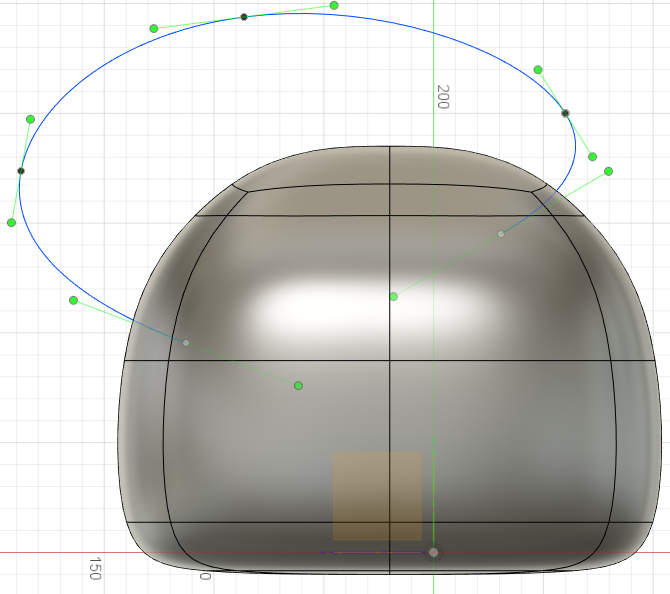

  样条曲线即创建完成。
创建圆形轮廓以用作壶柄的扫掠。
1. 从“造型”工具栏中，单击“构造”>“沿路径的平面”。

  这样，您就可以在样条曲线起点处的平面上绘制圆形轮廓。

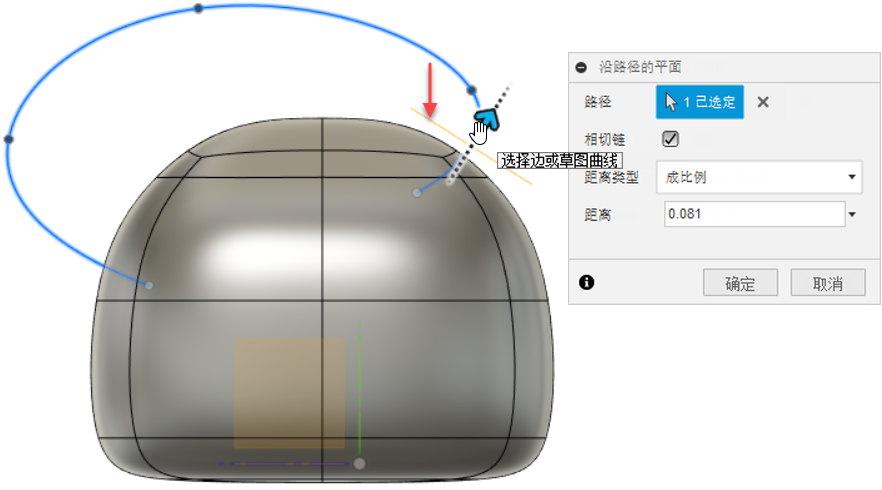

2. 单击路径的第一段。

  垂直于路径的平面显示为橙色。

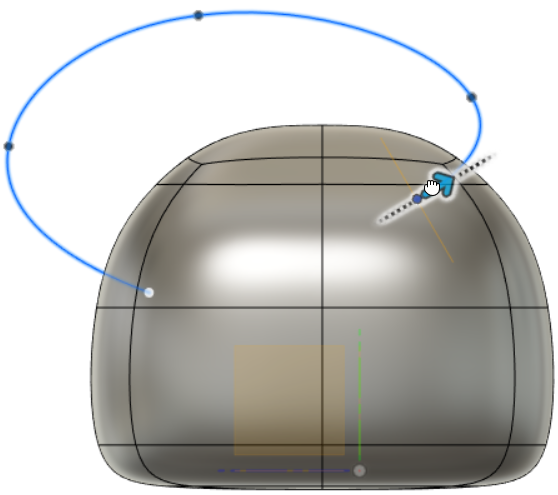

3. 一直拖动到样条曲线的起点处，使平面移动到路径的起点。
4. 单击“确定”关闭“沿路径的平面”对话框。

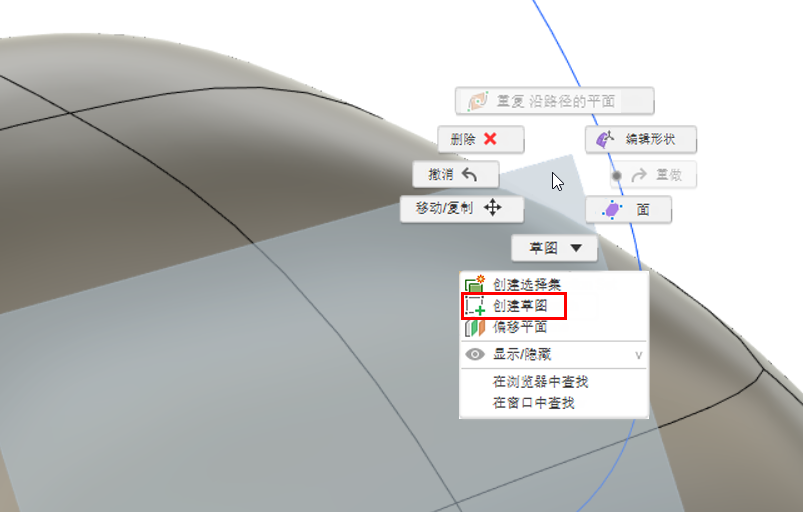

5. 旋转对象并放大，在刚才移动的平面上单击鼠标右键，然后单击“创建草图”。

  提示：单击位于对象外部的平面区域，以避免选择对象曲面。

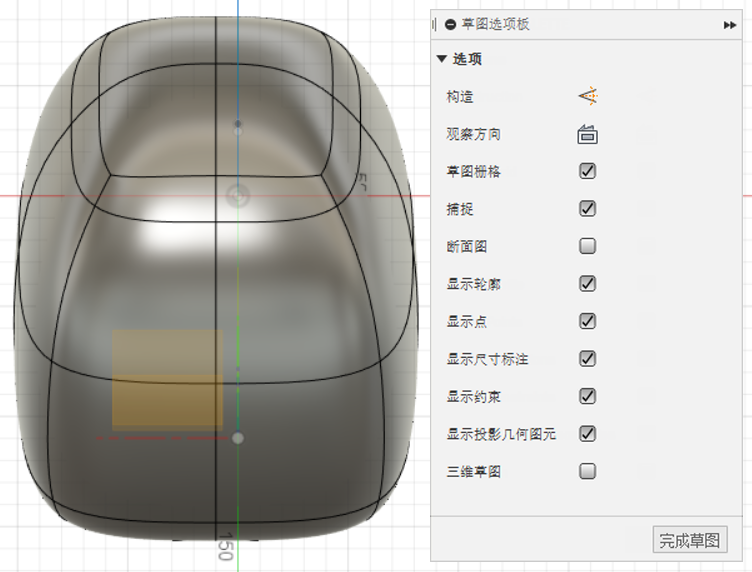

  对象将旋转，并且“草图选项板”对话框将会显示。
6. 从“草图”工具栏中，单击“创建”>“圆”>“中心直径圆”。

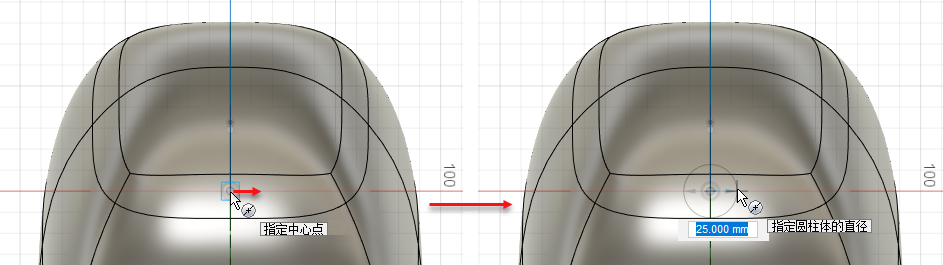

7. 从位于平面中心的点（也即样条曲线的起点）向外拖动，以创建直径为 25 毫米的圆。

  提示：拖动时，可以键入值以在直径框中输入值（如果需要）。
8. 单击“完成草图”。

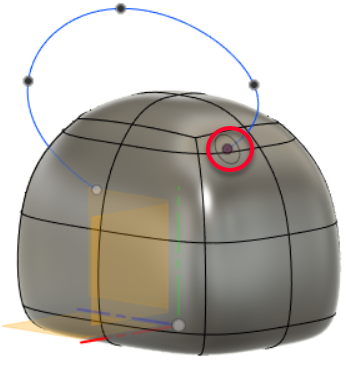

  即会创建圆形轮廓。
若要为壶柄提供形状，请使用以下特性创建扫掠。
- 轮廓间距：曲率
- 轮廓面数：8
- 路径间距：曲率
- 路径面数：12
- 链选：启用
- 方向：垂直
- 距离：1.00
- 操作：新建实体
1. 从“造型”工具栏中，单击“创建”>“扫掠”。

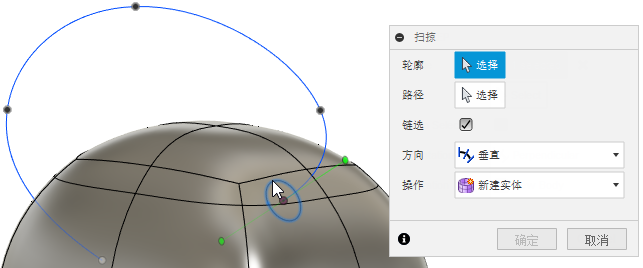

2. 在“扫掠”对话框中将“轮廓”设置为“选择”后，单击圆形轮廓。
3. 将“路径”设置为“选择”后，单击样条线。

  壶柄完成造型，并且“扫掠”对话框将发生更改。

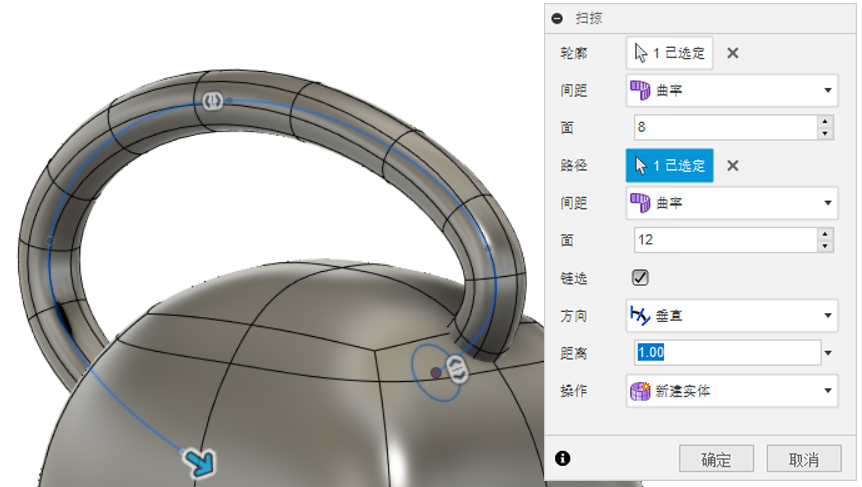

4. 在“扫掠”对话框中输入以下值，然后单击“确定”。
  - 轮廓间距：曲率
  - 轮廓面数：8
  - 路径间距：曲率
  - 路径面数：12
  - 链选：启用
  - 方向：垂直
  - 距离：1.00
  - 操作：新建实体

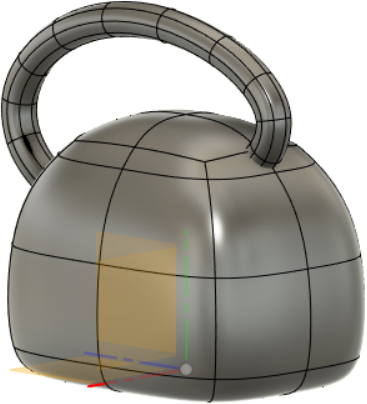

壶柄已准备好合并到壶身。
创建开口以用于将壶柄的一侧合并到壶身。

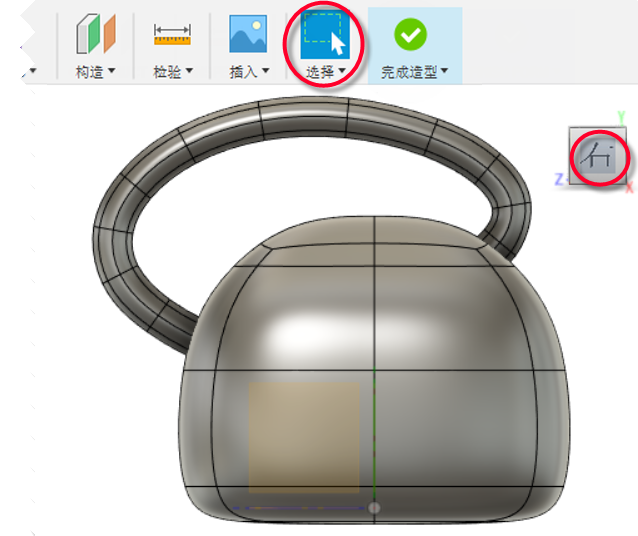

1. 显示壶身的右侧，然后在工具栏上启用“选择”。

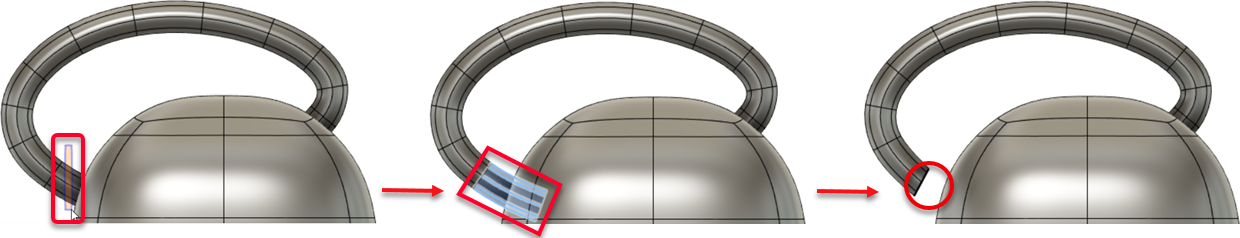

2. 框选壶柄末端的八个面，然后按 Delete 键将其删除。
3. 从“造型”工具栏中，单击“修改”>“细分”，然后在“细分”对话框中设置以下值。
  1. 插入模式：精确
  2. 指定：启用
  3. “长度方向上的面数”和“宽度方向上的面数”：1

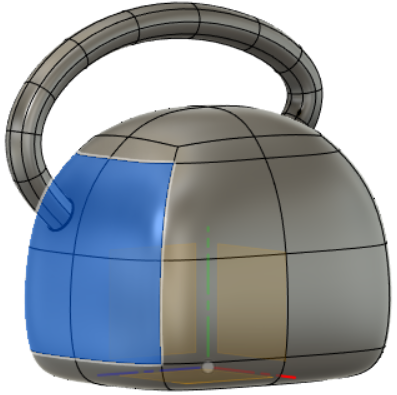

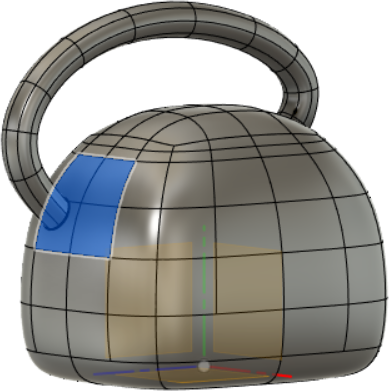

4. 在将“T-Spline”面设置为“选择”后，单击壶柄末端下方壶身背面的四个面。

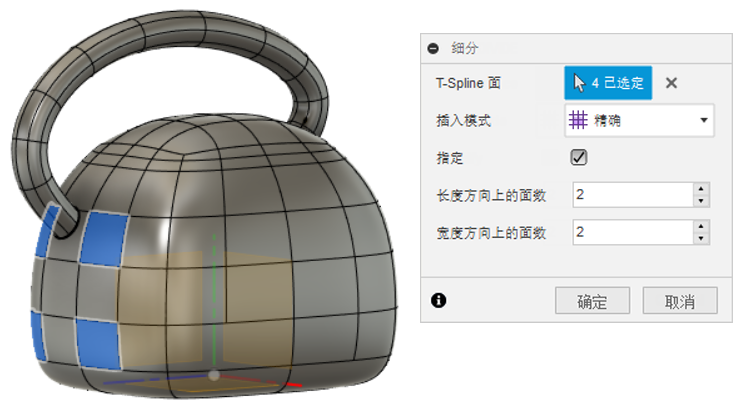

5. 将“长度方向上的面数”和“宽度方向上的面数”设置为 2。
6. 单击“确定”关闭“细分”对话框，然后按住 Shift 键并单击壶柄末端下方的四个面。

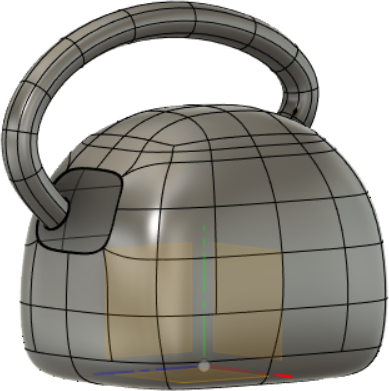

7. 按 Delete 键删除四个选定的面。
将壶身背面的新开口与壶柄开口合并，然后创建另一个开口并对壶身的前面执行相同操作。

*在将“面”设置为 *3 后，使用“桥接”功能可以执行此操作。

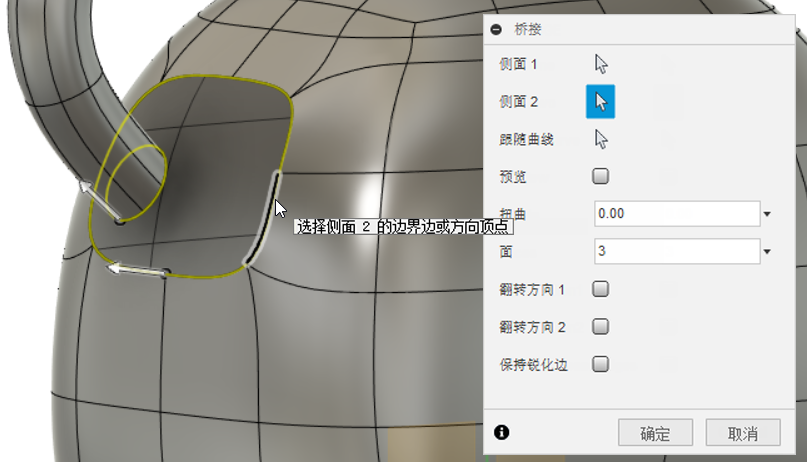

1. 从工具栏中，单击“修改”>“桥接”。

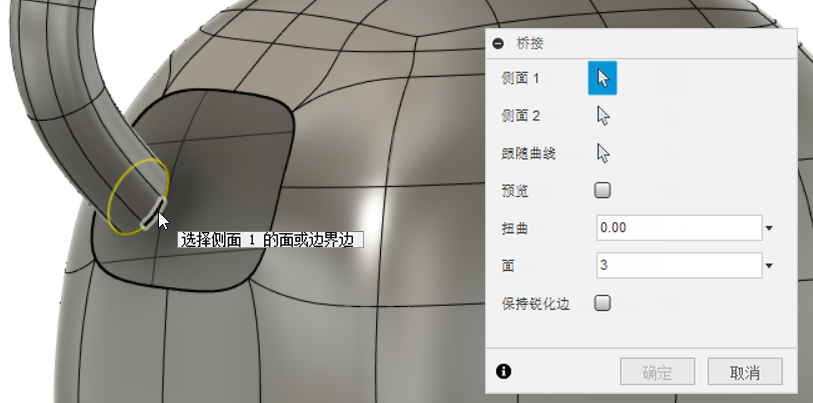

2. 将“侧面 1”设置为“选择” 后，单击壶柄末端的边。
3. 将“侧面 2”设置为“选择” 后，双击壶身中开口的边。
4. 将“面”设置为 3，然后单击“确定”。

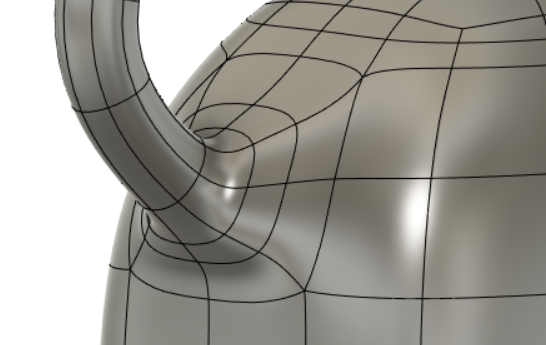

  两个开口将合并。

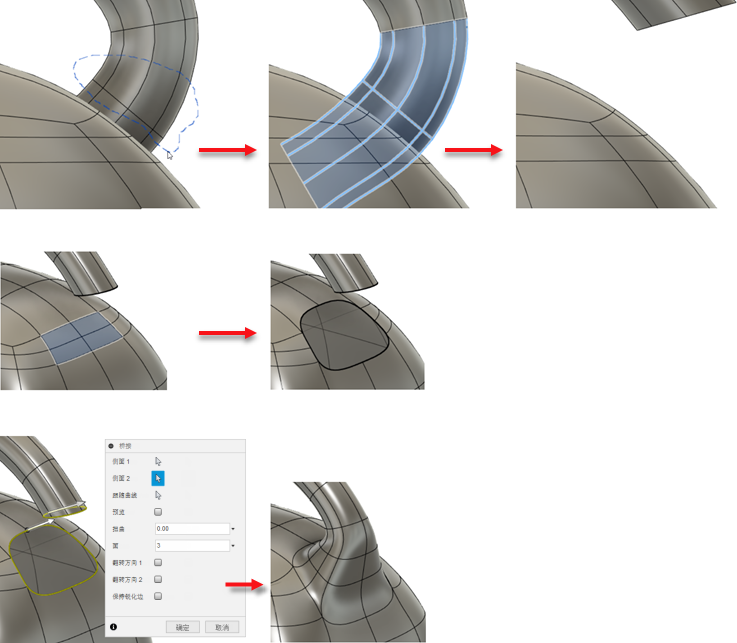

5. 使用相同的工作流合并壶柄的另一侧。
  - 壶柄前端要删除的面数：16（两组）。

    提示：在工具栏上，单击“选择”>“自由造型选择”，以便围绕 16 个面进行拖动。
  - 要从壶身的壶柄前端下方删除的面数：4
6. 保存您的工作。
