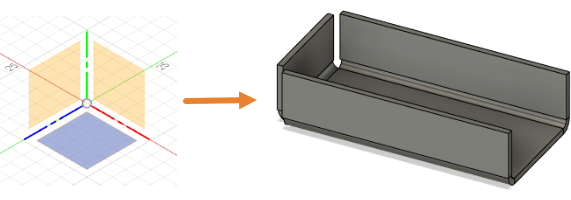

活动 1：基于草图轮廓创建钣金凸缘

在本活动中，您将创建简单的钣金凸缘。为实现此目标，您需要：

• 确认您的文档设置已将单位设为“mm”

• 使用“两点矩形”工具来创建一个闭合的草图轮廓

• 基于草图轮廓创建基础凸缘

• 为基础凸缘添加特征以创建钣金凸缘。



前提条件

• Fusion 已启动。

步骤

1. 确认您的文档设置已将单位设置为“mm”。

   1. 在浏览器中，展开 “文档设置”。
   2. 确认 “单位”设置为“mm”。
   3. 如果您需要更改单位，请将光标悬停在“单位”上，然后单击 “更改激活单位”。
   4. 在“更改激活单位”对话框中，将“单位类型”更改为“毫米”。
   5. 单击“确定”以接受工具并关闭对话框。

2. 使用“钣金”选项卡中的工具，创建闭合矩形草图轮廓，测量值为 100 毫米 x 50 毫米。

   1. 单击 （“设计”工作空间 >“钣金”选项卡 >“创建”面板 >“创建草图”）以启动草图。

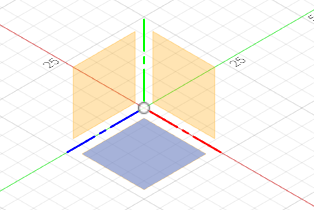

   2. 选择一个草图平面，以打开“草图选项板”。


   3. 单击 （“设计”工作空间 >“钣金”选项卡 >“创建”面板 >“两点矩形”），以激活“两点矩形”工具。

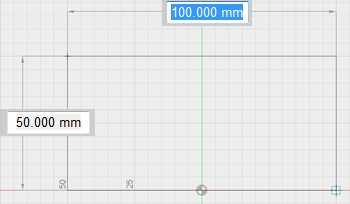

   4. 单击画布以放置矩形的第一个点，然后拖动光标，创建一个 100 mm x 50 mm 的矩形。

      提示：考虑启用“捕捉到栅格”，以更轻松地调整尺寸。



   5. 按键盘上的 Enter 键以完成工具操作。
   6. 在“草图选项板”对话框中，单击“完成草图”。

3. 使用默认钣金规则，基于草图轮廓创建基础凸缘作为新建零部件。我们暂时跳过应用钣金规则；稍后再执行该操作。

   1. 单击 （“设计”工作空间 >“钣金”选项卡 >“创建”面板 >“凸缘”），以打开“凸缘”对话框。

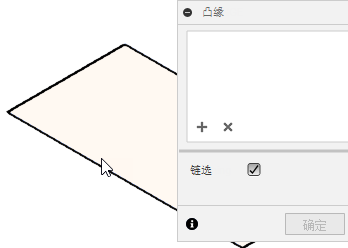

   2. 在画布中，选择草图轮廓。

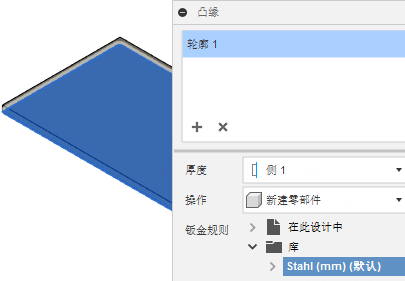

   3. 在“凸缘”对话框中，将“操作”设置为 “新建零部件”。


   4. 单击“确定”以应用工具并关闭对话框。

      注意：钣金零部件在浏览器中以 图标进行标记。

4. 基于基础凸缘的两条长边和一条短边创建钣金凸缘。将高度设置为“25 mm”，并接受对话框其余选项的默认设置：“折弯位置”设置为“内侧”，“角度”设置为“90 度”。

   1. 单击 （“设计”工作空间 >“钣金”选项卡 >“创建”面板 >“凸缘”），以打开“凸缘”对话框。

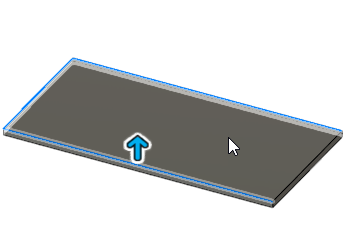

   2. 在画布中，选择两条长边和一条短边，作为创建凸缘的位置。

      注意：在这三种情况下，您可能需要放大并确认您已选择内边。

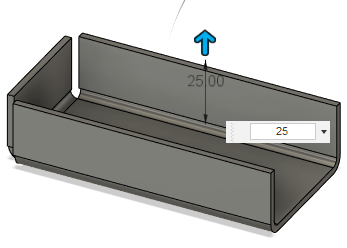

   3. 在夹点中，键入“25”以指定高度。如果夹点不可见，请在“凸缘”对话框中将“高度”设置为“25 mm”。

      注意：由共面边创建的凸缘会在相互干涉的拐角处自动斜接。您可以在此对话框中更改“斜接选项”。




   4. 单击“确定”以应用工具并关闭“凸缘”对话框。

活动 1 概要

在本活动中，您创建了一个简单的钣金凸缘。为实现此目标，您需要：

• 确认您的文档设置已将单位设置为“mm”
• 使用“两点矩形”工具创建了一个闭合的草图轮廓
• 基于草图轮廓创建基础凸缘
• 为基础凸缘添加特征以创建钣金凸缘。
