活动 2：创建并应用新规则

钣金零部件使用默认规则，其中已指定了特定的形状和厚度。在本活动中，您将完成以下任务：

• 创建新规则，以更改凸缘的形状和厚度

• 将新规则应用于实体。



前提条件

• 活动 1 已完成。

步骤

1. 创建新的钣金规则，将“钢(mm)”用作“库”材料，并将“厚度”设置为“1.5 mm”。将折弯和拐角释压属性定义如下：

   • 将“折弯半径”更改为“厚度 * 1.15”。

   • 将“2 折弯交点释压形状”更改为“方形”。

   • 将“释压大小”更改为“厚度 * 3.0”。





     1. 单击 （“设计”工作空间 >“钣金”选项卡 >“修改”面板 >“钣金规则”），以打开“钣金规则”对话框。
     2. 在“钣金规则”对话框中，展开 “库”，选择“钢(mm)(默认)”，然后单击 “新建规则”。

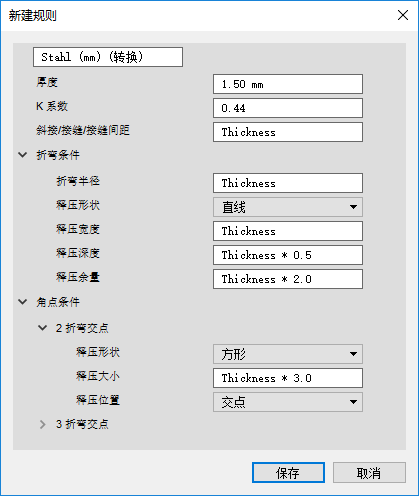

     3. 在“新建规则”对话框中，键入新规则的名称，然后将“厚度”设置为“1.5 mm”。
     4. 展开“折弯条件”，然后将“折弯半径”设置为“厚度 * 1.15”。
     5. 展开“拐角条件”，然后将“2 折弯交点释压形状”设置为“方形”，并将“释压大小”设置为“厚度 * 3.0”。



     6. 单击“保存”以接受更改并关闭“新建规则”对话框。
     7. 单击“关闭”以关闭“钣金规则”对话框。

2. 将新规则应用于您的设计。

   1. 在浏览器中，展开 “零部件 1:1”。

      请注意，有一个 “规则”节点指示用于钣金实体的规则的名称。

   2. 将光标悬停在“规则: 钢(mm)”上，然后单击 “切换规则”以打开“切换钣金规则”对话框。
   3. 在“切换钣金规则”对话框中，展开 “库”，然后选择新规则（可能位于列表底部）。
   4. 单击“确定”以应用更改并关闭对话框。

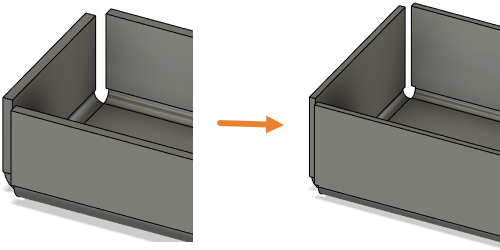

      新规则会在浏览器中更改，并且实体也会相应地更新。

活动 2 概要

在本活动中，您将完成以下任务：

• 创建了新钣金规则来更改凸缘的形状和厚度
• 将新规则应用到了钣金实体。
