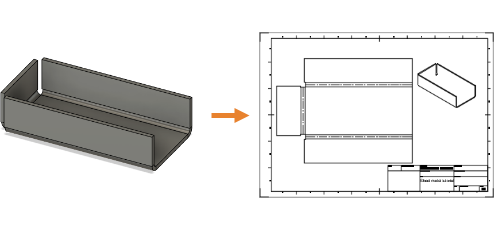

活动 3：创建展开模式和供制造使用的工程图

展开模式是钣金零件在成形之前的二维形状，用于创建供制造使用的工程图。展开模式将显示折弯线、折弯区域、中心线以及整个实体的形状，其中所有折弯均展平并考虑了折弯系数。

在本活动中，您将完成以下任务：

• 基于钣金实体创建展开模式。

• 切换工作空间并使用展开模式创建工程视图。



前提条件

• 活动 2 已完成。

步骤

1. 基于钣金实体创建展开模式。

   1. 单击 （“设计”工作空间 >“钣金”选项卡 >“创建”面板 >“创建展开模式”），以打开“钣金规则”对话框。

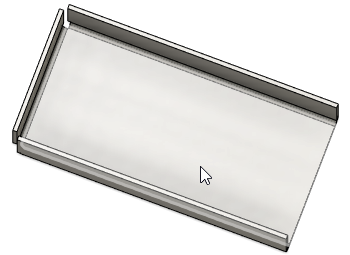

   2. 在画布中，选择实体的固定面，作为展开所有凸缘的初始位置。

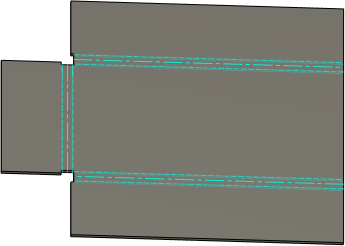

   3. 在“创建展开模式”对话框中，单击“确定”以创建展开模式并关闭对话框。



   4. 单击 （“设计”工作空间 >“展开模式实体”选项卡 >“完成展开模式”面板 >“完成展开模式”），以返回到“钣金”选项卡。

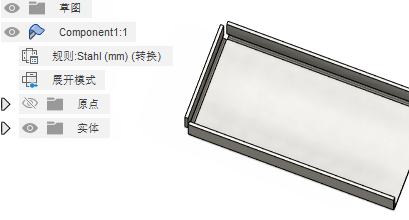

      请注意，系统会在浏览器中创建一个“展开模式”节点。



2. 基于展开模式创建工程视图。

   注意：您需要保存设计，才能创建工程图。

   1. 在浏览器中，将光标悬停在 “展开模式”上，然后单击“激活展开模式”单选按钮以激活“展开模式”环境。

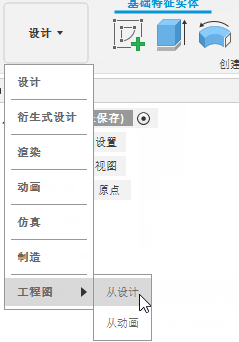

   2. 将工作空间从“设计”更改为“从设计新建工程图”。

      注意：如果您尚未保存设计，系统现在会提示您进行保存。



   3. 在“创建工程图”对话框中，单击“确定”以关闭对话框并激活“工程图”工作空间。

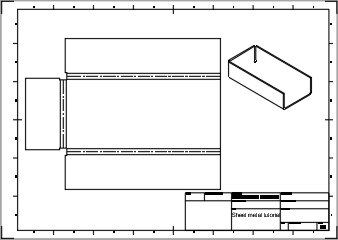

   4. 在新工程图文档中，单击基础视图的放置位置。

      注意：您可以在“工程视图”对话框中更改工程图的比例和其他属性。

   5. 在“工程视图”对话框中，单击“确定”以应用工具并关闭对话框。

      注意：若要添加折叠实体的表示法，请单击 （“工程图”工作空间 >“创建”面板 >“基础视图”），然后单击工程图以进行放置。



      注意：展开的折弯区域的大小由激活的钣金规则中定义的“展开规则”确定。

活动 3 概要

在本活动中，您：

• 基于钣金实体创建了展开模式。
• 切换了工作空间并使用展开模式创建了工程视图。
