“草图”>“修改”面板中的工具用于在 Fusion 中修改草图几何图元。

可以使用以下工具修改草图几何图元：

• 圆角
• 等距离倒角
• 距离和角度倒角
• 两距离倒角
• 修剪
• 延伸
• 断开
• 草图缩放
• 偏移
• “过渡曲线”
• 移动/复制
• 更改参数

圆角

“圆角”工具可在 2 条直线或圆弧的交点处放置指定半径的圆弧。

您可以在以下两者之间创建圆角：

• 2 条相交线
• 两条相交线上的点
• 两条平行直线
• 相交的直线和圆弧
• 相交的两个圆弧

选择顶点、2 条直线或 2 个圆弧，然后指定半径。

等距离倒角

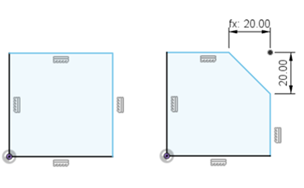

“等距离倒角”工具基于每一侧的相同距离，在草图中的顶点、交点或两条直线的外观交点处创建倒角。

选择一个顶点或两条直线，然后指定距离值以创建倒角。

距离和角度倒角

“距离和角度倒角”工具可基于一个距离和一个角度在草图中两条直线的顶点、交点或延伸交点处创建倒角。

选择一个顶点或两条直线，然后指定距离和角度值以创建倒角。

两距离倒角

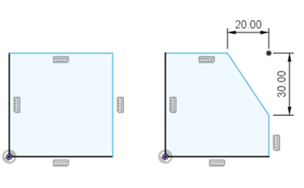

“两距离倒角”工具可基于每一侧的不同距离，在草图中的顶点、交点或两条直线的外观交点处创建倒角。

选择一个顶点或两条直线，然后指定两个距离值以创建倒角。

修剪

“修剪”工具可将草图几何图元修剪到与激活草图中其他几何图元最近的延伸交点处。

将光标暂停在草图几何图元上以预览要修剪的线段，然后单击该线段以修剪它。

Extend

“延伸”工具可将草图几何图元延伸到与激活草图中其他几何图元最近的延伸交点处。

将光标暂停在草图几何图元上以预览要延伸的线段，然后单击该线段以将其延伸。

断开视图

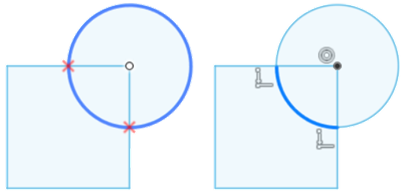

“断开”工具可将草图几何图元在与其他草图几何图元相交的位置打断为两个或更多段。

将光标悬停在草图几何图元上以预览其将打断的位置，然后单击以将其断开。

草图缩放

“草图缩放”工具可缩放草图几何图元。

单击以选择草图几何图元，然后指定缩放系数。

偏移

“偏移”工具可将草图几何图元从原始几何图元偏移指定的距离。

选择要偏移的草图几何图元，然后指定偏移设置：

• 指定要偏移的距离。
• 在选定草图对象的一侧或两侧偏移。
• 使用“匹配拓扑”限制偏移距离，使子偏移与其父曲线的拓扑相匹配。

新几何图元的大小和位置与原始几何图元相关联。若要删除此关联，请在画布中选择偏移图示符，单击鼠标右键，然后选择 Delete。

• 可以在激活的草图平面上偏移任何草图几何图元，包括各条直线、曲线、连接的几何图元链和轮廓。一次只能创建一个要偏移的选择。
• 如果偏移草图曲线，则偏移约束图示符将会显示在原始几何图元和偏移几何图元上。

过渡曲线

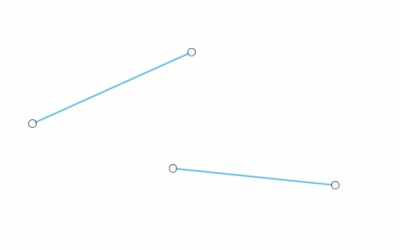

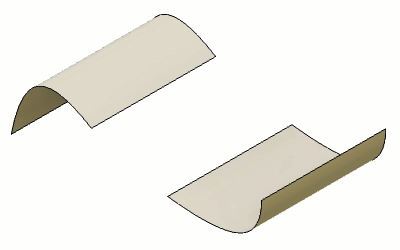

“过渡曲线”工具可在两条现有草图曲线或边的端点之间创建切线或曲率连续的过渡曲线。

在画布中选择要过渡的两条草图曲线或边。若要指定要过渡到的端点，请将指针放置靠近要过渡到的端点的曲线。然后选择约束类型：

• 切线过渡曲线 (G1)：创建切线连续过渡曲线。
• 曲率过渡曲线 (G2)：创建曲率连续过渡曲线。

将指针放置在有效选择上时，几何图元将亮显并显示过渡曲线的预览。

移动/复制

“移动/复制”工具可移动选定的草图几何图元。可以将草图几何图元从草图平面移开以创建三维草图。

选择要移动的草图几何图元，然后指定新位置。

更改参数

“更改参数”工具可用于创建表达式和关系，以控制 Fusion 设计中对象的大小。

在向草图添加尺寸，或在添加和修改实体时，可以创建和命名参数。
