修改大梁属性的步骤

内部大梁和外部大梁是大梁段组中的参数化桥梁组件，可以单独进行编辑。选择单个大梁，查看和修改预制大梁样式目录中的单个大梁组件样式，调整偏移，或查看大梁原理图。

您还可以对混凝土桥梁的所有预应力大梁运行线梁分析。有关详细信息，请参见关于线梁分析。

1. 选择大梁。
2. 选定大梁的大部分属性可在堆栈中进行编辑。
3. 如果修改大梁，则可以将这些修改应用到大梁组中的其他大梁，或应用到桥梁中的所有大梁。

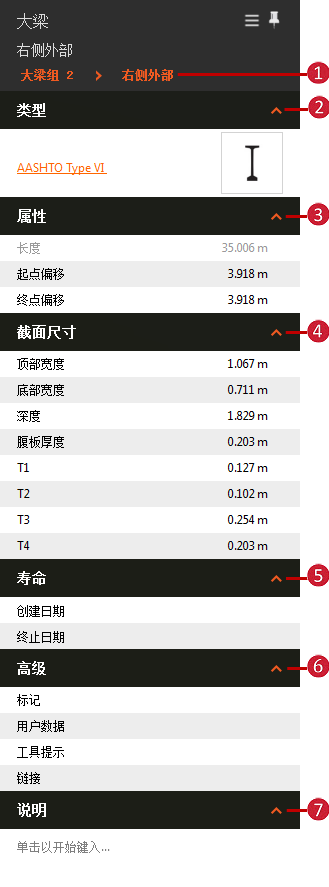

大梁属性

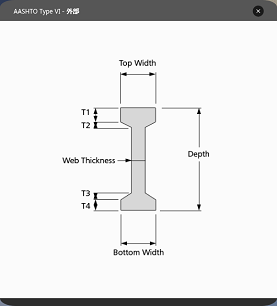

大梁名称将根据桥梁类型进行更改。InfraWorks 支持钢大梁和混凝土大梁的桥梁。单击大梁组或大梁名称，以选择不同的大梁组或大梁。 类型 单击大梁类型名称（橙色的下划线文本）以打开“选择组件”样式目录。双击目录中新的大梁样式，以便修改当前的大梁组件样式。 单击大梁缩略图图像以查看大梁原理图的详细信息。 属性 大梁长度在堆栈中是只读的。中心线处的大梁长度由整个桥梁长度、桥墩数量和桥面连续性确定。 修改起点和终点偏移。 材质 体积材质：在场铸混凝土、预制混凝土、钢结构或其他内容之间进行选择。 单击纹理缩略图图像，以从材质/桥梁样式目录中选择其他大梁材质。 修改大梁截面尺寸，例如宽度、深度、腹板厚度和平移值。还可以添加或修改大梁横截面。 如果想要使用模型时间，请添加“创建日期”和“终止日期”值。 将数据源特性映射到选定的大梁，同时添加链接或工具提示。请参见关于创建链接、工具提示和水印。 （可选）添加描述。
