Přesnost
Zajistěte pro své modely potřebnou přesnost.
K dispozici je několik funkcí přesnosti, z nichž jsou nejběžnější polární trasování, uchopení objektů a dynamické zadání.
- Polární trasování: Uchopí nejbližší přednastavený úhel a určí vzdálenost podél tohoto úhlu.
- Uchopení objektu: Uchopí přesná umístění na existujících objektech, například na koncovém bodu křivky, bodu poloviny úsečky nebo středovém bodu kružnice.
Polární trasování
Pokud potřebujete určit bod, například při vytváření úsečky, můžete pomocí polárního trasování vést pohyb kurzoru v určitém směru.

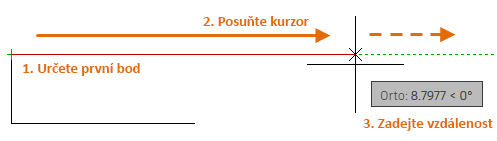

Například po zadání prvního bodu čáry zobrazené níže posuňte kurzor doprava a potom zadáním vzdálenosti na příkazovém řádku určete přesnou horizontální délku úsečky.
Ve výchozím nastavení je polární trasování zapnuto a vede kurzor v horizontálním a vertikálním směru (0 nebo 90 stupňů).
Uchopení objektu

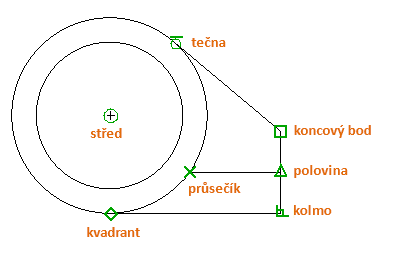

Zdaleka nejdůležitějším způsobem zadání přesného umístění na objektech je pomocí uchopení objektu. V následující ilustraci zobrazují značky několik různých typů uchopení objektu.

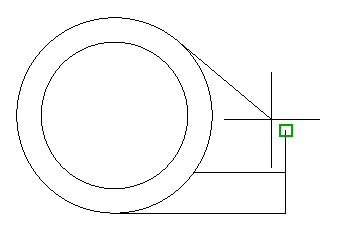

Uchopení objektu jsou dostupná při zadávání příkazu vždy, když aplikace AutoCAD vyzve k zadání bodu. Pokud například začnete kreslit novou úsečku a přesunete kurzor do blízkosti koncového bodu existující úsečky, kurzor jej automaticky uchopí.
Nastavení výchozího uchopení objektu

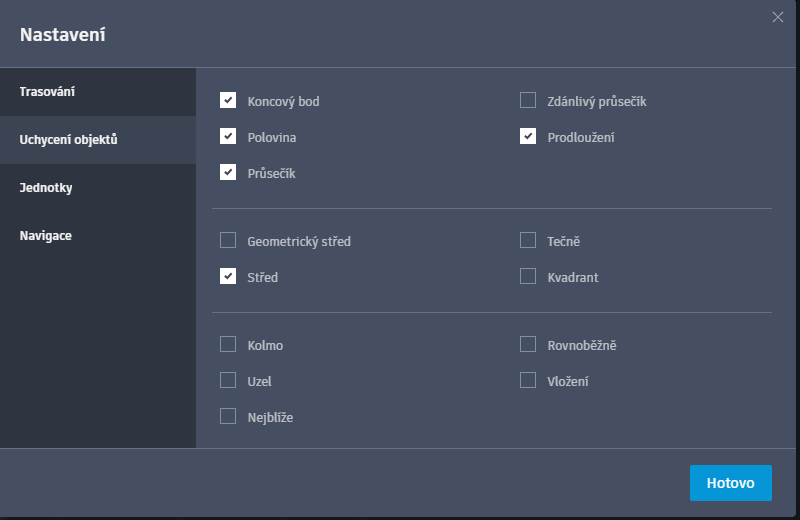

Výchozí uchopení objektu, které se také nazývá „aktivní“ uchopení objektu, nastavíte zadáním příkazu UCHOP, které zobrazí dialog Nastavení. Může pro vás být například užitečné zapnout ve výchozím nastavení uchopení objektů v bodu poloviny.
Doporučení
- Objekt dostatečně přibližte, abyste umístění nezadali chybně. V hustě zaplněném modelu často může dojít k přichycení k nesprávnému objektu nebo k nesprávnému bodu na objektu.
- Při zobrazení výzvy k zadání bodu můžete určit jedno uchopení objektu, které přepíše všechna ostatní nastavení uchopení objektů. Klikněte pravým tlačítkem na kreslicí plochu, v nabídce vyberte příkaz Přepsání uchopení a poté vyberte bod uchopení, který chcete použít.
Trasování uchopení objektu

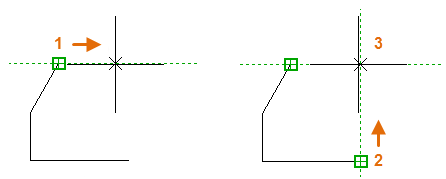

Při zadávání příkazu můžete body zarovnat z umístění uchopení objektu jak horizontálně, tak vertikálně. V následujícím obrázku nejprve přesunete kurzor nad koncový bod 1 a poté jej přesunete nad koncový bod 2. Když přesunete kurzor poblíž místa 3, kurzor se uzamkne do zobrazeného vodorovného a svislého umístění.
