Hladiny
Uspořádejte výkres přiřazením objektů k hladinám.

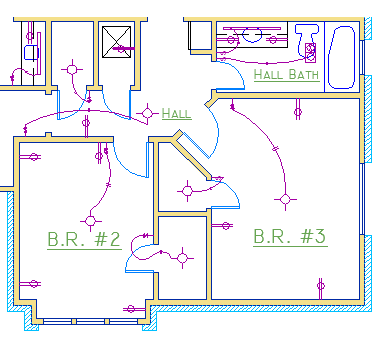

Pokud už je výkres na pohled velmi složitý, můžete skrýt objekty, které nemusí být právě zobrazeny.

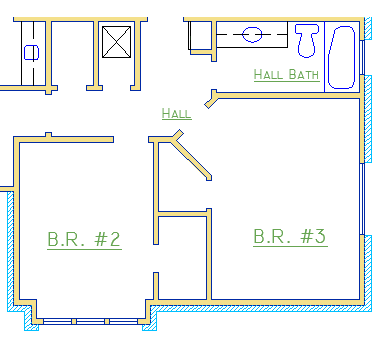

Ve výkresu zobrazeném níže byly vypnutím příslušných hladin dočasně skryty dveře a elektroinstalace.

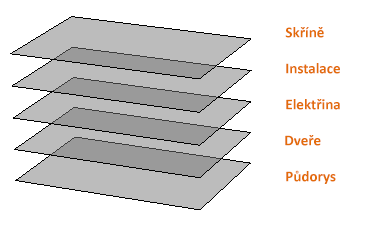

Této úrovně ovládání lze dosáhnout uspořádáním objektů ve výkresu do hladin, které souvisejí s určitou funkcí nebo účelem. Může být užitečné představit si hladiny jako průhledné plastové fólie:
Pomocí hladin je možné:
- Přiřazení objektů podle jejich funkce nebo umístění
- Zobrazení nebo skrytí všech souvisejících objektů v jedné operaci
- Zajištění dodržování standardů typů čar, barev a dalších vlastností u jednotlivých hladin
Ovládací prvky hladin
Klikněte na kartu Hladiny na levém panelu.

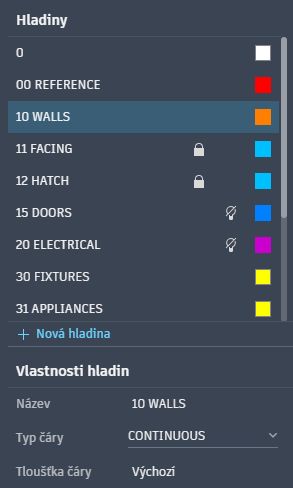

Zde vidíte, co Správce vlastností hladiny zobrazí v tomto výkresu.
Zvýrazněná hladina 10 WALLS je aktuální hladinou. Všechny nové objekty budou automaticky umístěny do této hladiny.
Zapnutí a vypnutí hladin Na obrázku výše si všimněte ikon žárovek vedle dvou hladin. Tyto hladiny byly vypnuty za účelem skrytí dveří a elektroinstalace v půdorysu podlaží uvedeném výše. Hladiny můžete zapnout nebo vypnout kliknutím na žárovku.
Uzamknout hladiny Také si všimněte ikony zámku vedle dvou hladin. Objekty v uzamknutých hladinách není možné ve výkresu upravovat, dokud nejsou odemknuty.
Praktická doporučení
- U složitých výkresů můžete zvážit využití standardu pojmenování hladin. V tomto příkladu je před názvy jednotlivých hladin uvedeno dvoumístné číslo, které pomáhá při třídění a organizaci.
- Hladina 0 je výchozí hladina, která existuje ve všech výkresech a má některé těžko srozumitelné vlastnosti. Místo použití této hladiny je lepší vytvořit vlastní hladiny s názvy, které dávají smysl.
- Vytvořte hladinu pro skrytou konstrukční geometrii, referenční geometrii a poznámky, které obvykle není třeba zobrazovat ani tisknout.
- Čas od času se ujistěte, že objekty, které vytváříte, jsou ve správné hladině. Snadno se na to zapomene, ale snadné také je to nastavit. Pokud chcete přesunout objekty do jiné hladiny, můžete to provést na kartě Vlastnosti, která je podrobně popsána v tématu Vlastnosti.
Zachování standardů
Je důležité buď vytvořit standard pro používání hladin, nebo používat standard uplatňovaný v rámci celé společnosti. Pokud budete používat standard hladin, bude uspořádání výkresů logičtější, jednotnější a kompatibilnější a usnadní se tím jeho údržba v průběhu času a v rámci všech oddělení. Standardy hladin jsou nezbytné pro týmové projekty.
Souhrn
Hladiny slouží k uspořádání výkresu a umožňují dočasně potlačit zobrazení nepotřebných grafických dat. Ke každé hladině můžete také přiřadit výchozí vlastnosti, například barvu a typ čáry.
