Genauigkeit
Stellt die für Ihre Modelle erforderliche Genauigkeit sicher.
Es stehen mehrere Genauigkeitsfunktionen zur Verfügung. Die am häufigsten verwendeten sind Spurverfolgung, Objektfang und dynamische Eingabe.
- Spurverfolgung. Fangen Sie den nächstliegenden vordefinierten Winkel, und geben Sie entlang dieses Winkels einen Abstand an.
- Objektfang. Fangen Sie genaue Positionen auf vorhandenen Objekten, z. B. den Endpunkt einer Polylinie, den Mittelpunkt einer Linie oder den Mittelpunkt eines Kreises.
Spurverfolgung
Wenn Sie einen Punkt angeben müssen, z. B. beim Erstellen einer Linie, können Sie die Spurverfolgung verwenden, um die Bewegung des Cursors in bestimmte Richtungen zu verfolgen.

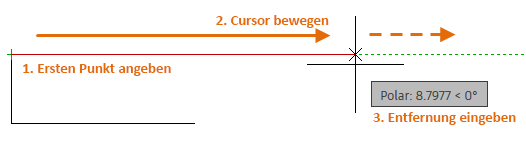

Wenn Sie beispielsweise den ersten Punkt der unten dargestellten Linie angegeben haben, bewegen Sie den Cursor nach rechts und geben Sie anschließend in der Befehlszeile einen Abstand ein, um eine genaue horizontale Länge für die Linie anzugeben.
Vorgabemäßig ist die Spurverfolgung aktiviert und verfolgt den Cursor in horizontaler oder vertikaler Richtung (0 oder 90 Grad).
Objektfang

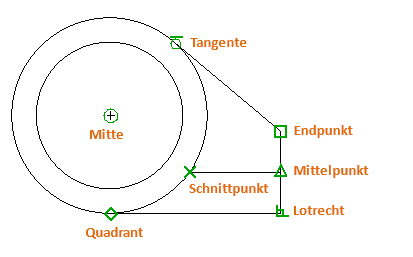

Die bei weitem wichtigste Möglichkeit zum Angeben präziser Positionen auf Objekten besteht in der Verwendung von Objektfängen. In der folgenden Abbildung werden verschiedene Arten von Objektfängen durch Markierungen dargestellt.

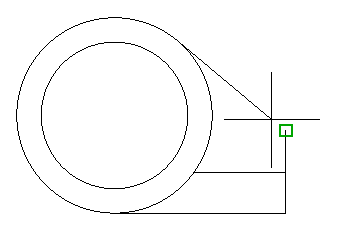

Objektfänge stehen während der Befehlsausführung immer dann zur Verfügung, wenn Sie von AutoCAD zur Angabe eines Punkts aufgefordert werden. Wenn Sie beispielsweise eine neue Linie beginnen und den Cursor in die Nähe des Endpunkts einer vorhandenen Linie bewegen, fängt der Cursor diesen automatisch.
Festlegen von Vorgabe-Objektfängen

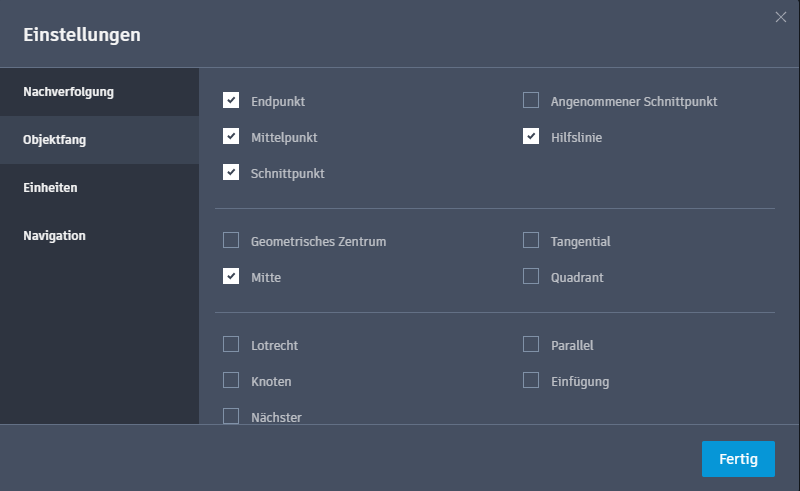

Geben Sie den Befehl OFANG ein, um das Dialogfeld Einstellungen zu öffnen und die Vorgabe-Objektfänge festzulegen, die auch als "laufende" Objektfänge bezeichnet werden. Es kann beispielsweise hilfreich sein, den Objektfang Mittelpunkt vorgabemäßig zu aktivieren.
Empfehlungen
- Stellen Sie sicher, dass Sie ausreichend vergrößern, um Fehler zu vermeiden. In einem Modell mit hoher Datendichte kann das Fangen eines falschen Objekts oder eines falschen Punkts auf einem Objekt häufig auftreten.
- Bei jeder Eingabeaufforderung für einen Punkt können Sie einen einzelnen Objektfang festlegen, der alle anderen Objektfang-Einstellungen überschreibt. Klicken Sie mit der rechten Maustaste in den Zeichenbereich, und wählen Sie im Menü die Option Objektfang-Überschreibungen. Wählen Sie dann den OFANG-Punkt aus, den Sie verwenden möchten.
Objektfangspur ein

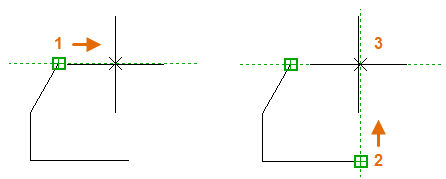

Während der Ausführung eines Befehls können Sie Punkte sowohl horizontal als auch vertikal von den Objektfang-Positionen ausrichten. In der folgenden Abbildung bewegen Sie den Cursor zunächst über Endpunkt 1 und anschließend über Endpunkt 2. Wenn Sie den Cursor in die Nähe von Position 3 bewegen, wird der Cursor an der angezeigten horizontalen und vertikalen Position fixiert.
