Layer
Ordnen Sie Ihre Zeichnung durch Zuordnen von Objekten zu Layern.

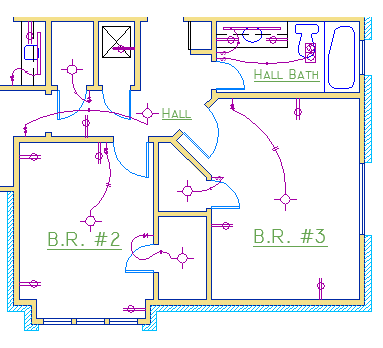

Wenn eine Zeichnung unübersichtlich wird, können Sie die Objekte ausblenden, die Sie aktuell nicht benötigen.

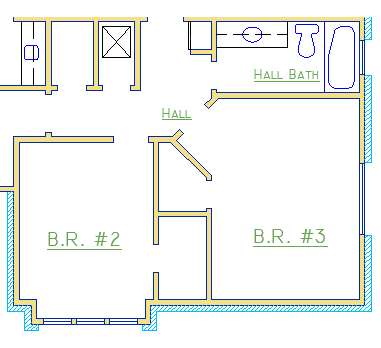

In der Zeichnung unten wurden die Türen und Stromleitungen vorübergehend ausgeblendet, indem die zugehörigen Layer deaktiviert wurden.

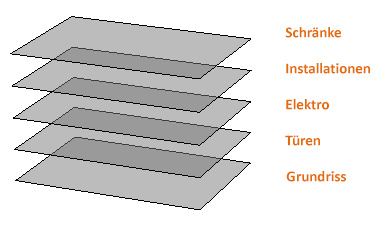

Sie erhalten dieses Maß an Kontrolle, indem Sie die Objekte in Ihrer Zeichnung auf Layern anordnen, die einer bestimmten Funktion oder einem Zweck zugeordnet sind. Es kann hilfreich sein, sich Layer als Transparentfolien vorzustellen:
Layer bieten Ihnen folgende Möglichkeiten:
- Objekte nach ihrer Funktion oder Position verknüpfen
- Alle verwandten Objekte in einem Vorgang anzeigen oder ausblenden
- Linientyp, Farbe und andere Eigenschaftenstandards für jeden einzelnen Layer erzwingen
Layer-Steuerelemente
Klicken Sie im linken Fensterbereich auf die Registerkarte Layer.

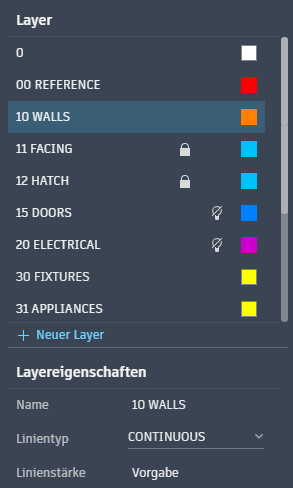

Hier sehen Sie, was der Layereigenschaften-Manager in dieser Zeichnung anzeigt.
Der markierte Layer 10 WÄNDE ist der aktuelle Layer. Alle neuen Objekte werden automatisch auf diesem Layer platziert.
Aktivieren und Deaktivieren von Layern Beachten Sie in der obigen Abbildung die Glühlampensymbole neben zwei Layern. Diese beiden Layer wurden deaktiviert, um die Türen und Stromleitungen im Grundriss auszublenden. Aktivieren und deaktivieren Sie Layer, indem Sie auf die Glühbirne klicken.
Layer sperren Beachten Sie auch das Sperrsymbol neben zwei Layern. Objekte auf gesperrten Layern können in der Zeichnung erst geändert werden, wenn sie entsperrt wurden.
Praktische Empfehlungen
- Bei komplexen Zeichnungen ist es zu empfehlen, einen Benennungsstandard für Layer zu verwenden. In diesem Beispiel wird vor jedem Layernamen eine zweistellige Nummer verwendet, um die Sortierung und Organisation zu unterstützen.
- Layer 0 ist der Vorgabelayer, der in allen Zeichnungen vorhanden ist und über besondere Eigenschaften verfügt. Anstatt diesen Layer zu verwenden, sollten Sie am besten Ihre eigenen Layer mit aussagekräftigen Namen erstellen.
- Erstellen Sie einen Layer für hinter der Szene befindliche Konstruktionsgeometrie, Referenzgeometrie und Anmerkungen, die Sie in der Regel nicht anzeigen oder ausdrucken müssen.
- Überprüfen Sie gelegentlich, ob sich die Objekte, die Sie erstellen, auf dem richtigen Layer befinden. Dies wird leicht vergessen, ist aber auch einfach festzulegen. Wenn Sie Objekte auf einen anderen Layer verschieben möchten, können Sie dies auf der Registerkarte Eigenschaften tun, die im Thema Eigenschaften detailliert beschrieben wird.
Standards beibehalten
Es ist wichtig, einen unternehmensweiten Layerstandard festzulegen oder einzuhalten. Ein Layer-Standard ermöglicht eine logischere, einheitlichere, in höherem Maße kompatible und wartbare Organisation der Zeichnungen über einen längeren Zeitraum und über verschiedene Abteilungen hinweg. Layerstandards sind in Teamprojekten besonders wichtig.
Zusammenfassung
Mit Layern können Sie die Zeichnung strukturieren und vorübergehend die Anzeige von nicht benötigten grafischen Daten unterdrücken. Sie können jedem Layer auch vorgegebene Eigenschaften zuweisen, wie Farbe und Linientyp.
