Verwenden Sie den Ordner Pläne und Projektdateien zum Hochladen und Organisieren der Dokumente und Modelle, entsprechend Ihren Anforderungen. Erfahren Sie mehr über die Unterschiede zwischen den beiden Ordnern.
Ordner Pläne und Projektdateien

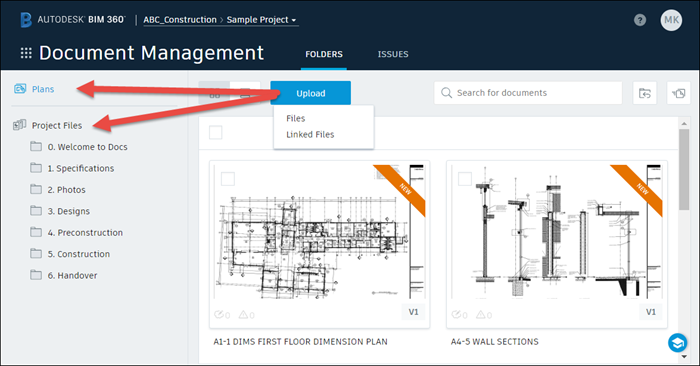

Zwei übergeordnete Ordner werden für alle Projekte in BIM 360 erstellt, die Ordner Pläne und Projektdateien:
- Pläne: Verwenden Sie den Ordner Pläne zum Verwalten, Herunterladen, Überprüfen und Publizieren des aktuellen Satzes von Konstruktionsdokumenten, in 2D- und 3D-Formaten. Dies ist das digitale Gegenstück zu den ausgedruckten Vertragszeichnungen für das Projekt.
- Projektdateien: Verwenden Sie den Ordner Projektdateien für beliebige Projektdokumente, darunter Entwurfsdaten und alle anderen Dokumenttypen. Dazu gehören beispielsweise Fotos, Berichten, Bauteillisten, Budgets, Anforderungsdokumente usw.
Die folgende Tabelle enthält Informationen zu den unterschiedlichen Funktionen der Ordner Pläne und Projektdateien und Unterordnern.
| Funktionen und Nutzung | Ordner Pläne | Ordner Projektdateien |
| Unterstützte Dateitypen | PDF, DWF, RVT, IFC und DWG.
Weitere Informationen finden Sie unter Referenz zur Dateiunterstützung. |
Kostenloses Konto: PDF, DWF, RVT, IFC, DWG, NWC, NWD.
Abonnement: Jeder beliebige Dateityp. Weitere Informationen finden Sie unter Referenz zur Dateiunterstützung. |
| Kommentare | Erstellen, Verwalten und Weitergeben von Markierungen in Projektzeichnungen und -modellen. | Erstellen, Verwalten und Weitergeben von Markierungen in Projektzeichnungen und -modellen. |
| Probleme | Erstellen, Verwalten und Weitergeben von Problemen in Projektzeichnungen und -modellen. | Erstellen, Verwalten und Weitergeben von Problemen in Projektzeichnungen und -modellen. |
| Mehrseitige PDF-Dateien | Mehrseitige PDF-Dateien werden in einzelne Dokumente aufgeteilt. So wird beispielsweise eine 300 Seiten umfassende PDF-Datei in Form von 300 separaten Dokumenten verarbeitet. | Mehrseitige PDF-Dateien können angezeigt werden, sie werden jedoch nicht in einzelne Pläne zerlegt. |
| 3D-Modelle | 3D-Modelle werden in einzelne 2D-Pläne konvertiert. Beispielsweise wird ein 3D-Modell aus Revit in einzelne 2D-Zeichnungsdateien unterteilt. | 3D-Modelle können angezeigt werden, das 3D-Modell und die 2D-Pläne werden jedoch nicht in einzelne Pläne zerlegt. |
| Planköpfe |
Die Daten aus dem Schriftfeld werden mithilfe von Optical Character Recognition (OCR) automatisch gescannt und extrahiert. In der Zeichnungsliste werden daher die Plannummer, der Plantitel und andere Daten automatisch angegeben. Anmerkung: Definieren Sie benutzerdefinierte Schriftfelder zum Extrahieren von Metadaten aus 2D-PDF-Plänen. Die Daten werden automatisch aus RVT- und DWG-Dateien extrahiert, sodass Sie keine OCR erforderlich ist.
Weitere Informationen finden Sie unter Informationen zur Verwaltung von Schriftfeldern.
|
Es gibt keinen Schriftfeld-OCR-Prozess für PDF-Dateien. |
| Hyperlinks |
Hyperlinks werden beim Hochladen von Entwurfsdateien (RVT, 2D-DWF-Pläne) automatisch erstellt. Durch Klicken auf den blau hervorgehobenen Bereich des Detailausschnitts springen Sie direkt zum entsprechenden Plan für den Detailausschnitt. Anmerkung: Hyperlinks werden nur innerhalb desselben übergeordneten Ordner automatisch erkannt. Sie können Hyperlinks zu Dateien im Ordner Projektdateien manuell hinzufügen.
Weitere Informationen finden Sie unter Informationen zur Verwendung von Hyperlinks.
Tipp: Sie können PDF-Dateien mit oder ohne Hyperlinks runterladen.
Weitere Informationen finden Sie unter Informationen zum Herunterladen von Dokumenten.
|
Hyperlinks werden nicht unterstützt. |
