In bestimmten Fällen, insbesondere wenn Baugruppenzeichnungen vom Benutzer hinzugefügtes Zubehör enthalten, ist es erforderlich, zugehörige Zeichnungen zum Aktualisieren der entsprechenden Zeichnungsbeschriftungen oder anderer Elemente programmatisch zu ändern. Wenn Ihre Zeichnung eine iLogic-Regel namens C360_OnPublishDrawing enthält, führt das C360-System die Regel aus, sobald ein Benutzer diese Zeichnung anfragt.
Beispiele für die Verwendung der C360_OnPublishDrawing-Regel sind:
- Anpassen der Ansichten an das Blatt, abhängig von der aktuellen Größe des Modells.
- Erkennen von hinzugefügtem Zubehör und Hinzufügen von entsprechenden Bemaßungen zu den relevanten Ansichten.
- Hinzufügen zusätzlicher Blätter und Ansichten für jedes hinzugefügte Zubehör.
Es liegt in der Verantwortung des Benutzers mit Administratorrechten, die Regel zum Ausführen der gewünschten Aktion zu programmieren.

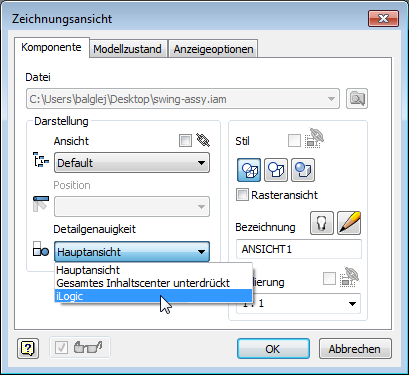

Anmerkung: Es ist wichtig, dass sich die Zeichnungsansichten auf die richtige Detailgenauigkeit für das Modell beziehen. Beim Verwenden von Zubehör zum Ziehen und Ablegen erstellt Configurator 360 eine neue abweichende Detailgenauigkeit, wenn keine vorhanden ist. Damit Ihre Zeichnung sich auf die richtige bezieht, sollten Sie die Detailgenauigkeit im Voraus in der Baugruppe erstellen (in der Regel ist diese bereits vorhanden).
So passen Sie eine Zeichnung beim Publizieren an:

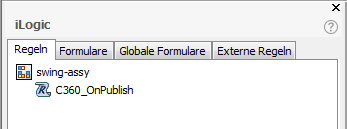

- Fügen Sie die iLogic-Regel C360_OnPublishDrawing in die neue IDW-Datei ein. Sie können die Regel nach Wunsch programmieren. Wahrscheinlich müssen Sie mit den iLogic-Snippets unter Erweiterte Zeichnungs-API arbeiten, um Zugriff auf die vollständige Inventor-API zu erhalten.

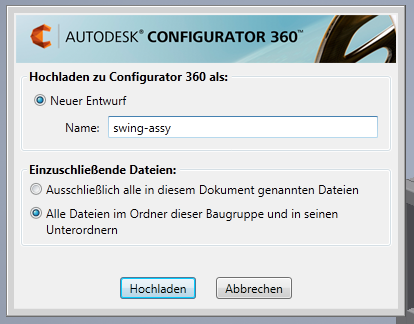

- Laden Sie die Basiskonstruktion hoch. Wenn Sie sie aus Inventor hochladen, wählen Sie Alle Dateien im Ordner dieser Baugruppe und in seinen Unterordnern. Achten Sie beim Erstellen Ihrer eigenen ZIP-Datei darauf, dass Sie die IDW-Datei einbeziehen.

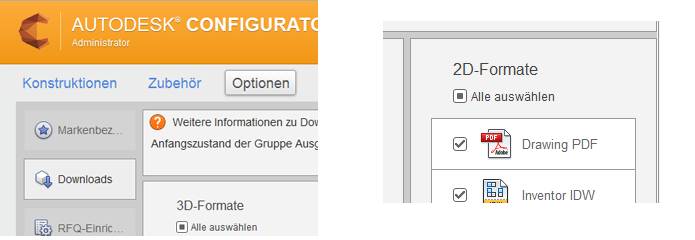

- Wählen Sie die gewünschte Ausgabetypen (z. B. PDF) auf der Registerkarte Downloads der Configurator 360-Optionen aus.
