Baugruppenabhängigkeiten

Erstellen Sie Abhängigkeiten für Geometrie, um zwei oder mehr Komponenten relativ zueinander zu positionieren, reduzieren Sie die Freiheitsgrade in der Baugruppe, und erstellen Sie eine Abhängigkeitsbeziehung zwischen den beteiligten Komponenten.

Konstruktion > Zusammenfügen > Abhängigkeit für Komponenten

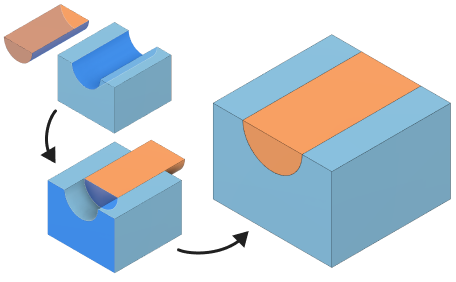

Wählen Sie zum Erstellen einer Abhängigkeit Flächen, Kanten oder Scheitelpunkte auf zwei Komponenten aus, sodass sie bündig, koinzident, konzentrisch oder in einem Winkel sind. Geben Sie anschließend einen Versatzabstand oder einen Winkel an.

Sie können mehrere Abhängigkeiten gleichzeitig erstellen, um einen Satz zu schaffen.

Abhängigkeitstypen

Ausrichten

Ein Symbol Abhängigkeit ausrichten positioniert die Komponenten so, dass ihre ausgewählten Geometrien bündig, koinzident oder konzentrisch zueinander sind.

Die Ausrichtung der ausgewählten Geometrie wird automatisch durch die Kombination der Geometrietypen bestimmt. Wenn Sie beispielsweise zwei Ebenen auswählen, werden diese bündig miteinander. Wenn Sie eine zylindrische Fläche und eine kreisförmige Kante auswählen, werden sie koinzident. Es gibt folgende Ausrichtungstypen:

• Koplanar: Positioniert die ausgewählten Geometrien so, dass sie sich auf der gleichen Ebene befinden.
• Koinzident: Positioniert die ausgewählten Geometrien so, dass sie denselben Raum einnehmen.
• Konzentrisch: Positioniert die ausgewählte Geometrie, sodass ihre Mittelachse oder ihr Mittelpunkt ausgerichtet ist.

Winkel

Durch eine Winkelabhängigkeit werden die Komponenten so positioniert, dass sich die ausgewählten Geometrien in einem relativen Winkel zueinander befinden.

Wenn Sie eine Winkelabhängigkeit zwischen zwei planaren Objekten erstellen, kann diese auf verschiedene Weise gelöst werden. Um die Vorhersagbarkeit des Ergebnisses zu verbessern, wählen Sie eine lineare Kante oder Skizzierlinie als Achse für die Winkelreferenz aus.

Zentriert

Eine Abhängigkeit Mitte positioniert eine Komponente zwischen zwei Flächen einer anderen Komponente.

Ihre geometrische Auswahl bestimmt, wie die Komponenten relativ zueinander positioniert werden:

• Wählen Sie eine Fläche auf Komponente 1 aus, um sie zwischen zwei Flächen auf Komponente 2 zu zentrieren.
• Wählen Sie zwei Flächen auf Komponente 1 und zwei Flächen auf Komponente 2 aus, um deren Mittelebenen auszurichten.

Abhängigkeitssätze

Ein Abhängigkeitssatz kann verschiedene Abhängigkeitstypen enthalten. Im Dialogfeld steht jede Zeile in der Tabelle für eine Abhängigkeit.

Wenn Sie eine einzelne Abhängigkeit oder einen Abhängigkeitssatz erstellen, wird dies im Browser im Ordner Beziehungen > Abhängigkeiten angezeigt.

Wenn Sie einen Abhängigkeitssatz erstellen, werden die einzelnen Abhängigkeitszeilen unter diesem verschachtelt.

1. Einzelne Abhängigkeit
2. Abhängigkeitssatz
3. Einzelne Abhängigkeit in einem Satz
