Erzeugen eines Bohren-Werkzeugwegs

  1. Klicken Sie im Werkzeugkasten des Arbeitsbereichs Fertigen auf Fräsen > Bohren > Bohren.

    Das Dialogfeld Bohren wird geöffnet.

  2. Klicken Sie auf der Registerkarte Werkzeug auf Auswählen, um ein Werkzeug auszuwählen. Wählen Sie im linken Bereich des Dialogfelds in der Fusion-Bibliothek ein Werkzeug aus der Bibliothek für Beispielwerkzeuge aus.

    Tipp: Bohrer, Zentrierbohrer und NC-Anbohrer werden am häufigsten für Operationen zum Erstellen von Bohrungen verwendet.
    Anmerkung: Für das Multi-Achsen-Bohren wird empfohlen, Schneide verwenden in der Gruppe Schneide, Schaft und Halter auszuwählen.
  3. (Optional) Wählen Sie auf der Registerkarte Multi-Achsen in der Gruppe Bearbeitungsart eine Bearbeitungsart aus. Sie können zwischen 4- oder 5-Achsen-Bearbeitung auswählen.

    • 4-Achsen: Definieren Sie eine Rotationsachse. Bohrungen sind im Allgemeinen lotrecht zu dieser Achse.
    • 5-Achsen: Ermöglicht vollständiges 5-Achsen-Bohren. Sie können Achsgrenzen definieren und minimale und maximale Neigungswinkel relativ zur Werkzeugachse anwenden.
  4. Auf der Registerkarte Geometrie können Sie die Bohrungspositionen durch Auswahl von zylindrischen Bohrungsflächen aus dem Modell, von Bohrungskanten, von Skizziergeometrie und von Punkten festlegen.

    • Bei der 4-Achsen-Bearbeitung können Sie Bohrungen auswählen, die nicht an der Z-Achse ausgerichtet sind, z. B. abgewinkelte Bohrungen oder Bohrungen auf einer geneigten Fläche:

      • Geben Sie an, ob Bohrungsachsen die Rotationsachse schneiden müssen, z. B. bei Bohrungen auf einem Zylinder.
      • Lassen Sie zu, dass Bohrungsachsen in der lotrechten Ebene verschoben werden, z. B. bei Bohrungen auf einem Quader.
      • Legen Sie einen Neigungswinkel fest, um Bohrungen von der lotrechten Ebene weg zu neigen.
    • Für die 5-Achsen-Bearbeitung können Sie komplexe Bohrungsgeometrien auswählen, bei denen das Werkzeug geneigt werden muss, um auf bestimmte Bereiche zuzugreifen.

      Anmerkung: Die Punktauswahl hängt davon ab, ob die Achse der Bohrung durch die Werkzeugwegeinstellungen definiert ist. Aus diesem Grund ist die Punktauswahl für 4-Achsen- und 5-Achsen-Werkzeugwege nicht verfügbar.

      Geometrieauswahl

  5. Optionale Schritte:

    • Um Bohrungen derselben Größe auszuwählen, aktivieren Sie den Parameter Gleichen Durchmesser auswählen.

    • Um Bohrungen mit derselben Tiefe auszuwählen, aktivieren Sie den Parameter Nur gleiche Bohrungstiefe.

    • Um Bohrungen mit derselben Starthöhe auszuwählen, aktivieren Sie den Parameter Nur gleiche obere Höhe (Z).

  6. Legen Sie auf der Registerkarte Höhen die Endhöhe fest, wenn die Geometrieauswahl auf Bohrungskanten oder Skizziergeometrie basiert. Wenn Flächen ausgewählt wurden, erkennt Fusion den Bohrungsgrund automatisch anhand der Modelldaten.

  7. Passen Sie auf der Registerkarte Durchgänge alle zyklusspezifischen Parameter wie für Ihre Operation benötigt an.

  8. Wählen Sie auf der Registerkarte Zyklus die Zyklusart anhand des Typs der erstellten Bohrung aus.

    Anmerkung: Bei Verwendung der 4-Achsen- oder 5-Achsen-Bearbeitung werden Werkzeugwege als detaillierte Bewegungen (erweiterte Pfade) generiert, nicht als vereinfachte feste Zyklen. Aus diesem Grund werden Operationen wie Gewindeschneiden, Gewindebohren und Rückwärtssenken im Multi-Achsen-Modus noch nicht unterstützt.
  9. Klicken Sie auf OK.

Der Werkzeugweg wird basierend auf der ausgewählten Bearbeitungsart und der ausgewählten Geometrie generiert.

Werkzeugweg abgeschlossen

3-Achsen-Bohren-Werkzeugweg

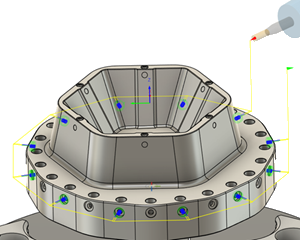

Multi-Achsen-Bohren-Werkzeugweg

Multi-Achsen-Bohren-Werkzeugweg.
