Arbeitsablauf: Ausführen einer Live-Bauteilausrichtung mittels Antasten

Fusion Manufacturing Extension

Diese Funktion ist Teil einer Erweiterung. Erweiterungen bieten eine flexible Möglichkeit, um auf zusätzliche Funktionen in Fusion zuzugreifen. Mehr erfahren.

Mit der Funktion Live-Bauteilausrichtung können Sie Flächenprüfergebnisse verwenden, um die Einrichtung komplexer Freiformbauteile auf einer CNC-Maschine zu optimieren. Reduzieren Sie damit Ausrichtungsfehler, sodass das Bauteil dann präzise bearbeitet werden kann. Überprüfungsergebnisse werden importiert und die Bauteilausrichtung wird in Echtzeit mithilfe einer Live-Verbindung zwischen Fusion und der CNC-Maschine berechnet.

Anmerkung: Bei Erstellung dieses Videos war die Funktion als Vorschaufunktion verfügbar. Das vorhergehende Video über die Live-Verbindung mit Machine Connector-Anwendungen finden Sie unter Arbeiten mit einer Machine Connector-Anwendung zur Prüfung.

Schritte

Stellen Sie sicher, dass Sie die richtige Machine Connector-Anwendung für die Maschine installiert haben, die Sie verwenden.
Erstellen Sie ein Fräs-Setup und die Fertigungsvorgänge für die Bearbeitung des Bauteils.
Geben Sie den Transformationstyp an, der von Fusion zum Berechnen der Bauteilausrichtung verwendet wird. Damit wird die Anzahl der Achsen festgelegt, die zur Verschiebung des Bauteils verfügbar sind, damit es ausgerichtet werden kann.

Der Transformationstyp muss von der CNC-Maschine und dem Postprozessor unterstützt werden.

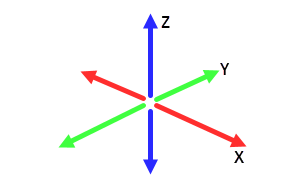

Anmerkung: Die Transformation für die Live-Bauteilausrichtung ist derzeit auf die Translation in drei oder weniger Achsen beschränkt.
Generieren Sie eine Operation Fläche prüfen, um festzulegen, welche Punkte auf der Fläche des Bauteils angetastet werden sollen. Die Flächenprüfungsergebnisse werden zur Berechnung der Bauteilausrichtung verwendet.
Bearbeiten Sie alle Operationen nach, um NC-Code zu erstellen, und übertragen Sie dann den NC-Code an die CNC-Maschine.
Importieren Sie die Überprüfungsergebnisse in Echtzeit, während der NC-Code auf der CNC-Maschine ausgeführt wird.

Wenn alle Überprüfungsergebnisse importiert wurden, berechnet Fusion die Bauteilausrichtung, und Sie müssen entscheiden, ob Sie diese genehmigen oder ablehnen.

Wenn Sie die Bauteilausrichtung genehmigen, wird der NC-Code automatisch anhand der berechneten Bauteilausrichtung aktualisiert. Das Werkstück-Koordinatensystem (WKS) auf der Maschinensteuerung wird so angepasst, dass das Bauteil präzise bearbeitet werden kann.

Wenn Sie die Bauteilausrichtung ablehnen, stoppt die CNC-Maschine die Ausführung des NC-Codes.
