Beispiel für manuelle Prüfung mit indirekten Messungen

Bei bestimmten Abständen zwischen Elementen können Sie wählen, ob diese direkt oder indirekt gemessen werden sollen. Zu diesen Abständen gehören:

• Mitte-zu-Mitte-Abstände zwischen zwei Bohrungen oder Zapfen und

• Fläche-zu-Mitte-Abstände zwischen einer ebenen Fläche und einer Bohrung oder einem Zapfen.

Wenn Ihr Messinstrument die Messung von Mitte-zu-Mitte-Abständen und Fläche-zu-Mitte-Abständen unterstützt, können Sie die Ergebnisse direkt messen.

Wenn Ihr Messinstrument solche Messungen jedoch nicht direkt unterstützt, können Sie den Abstand von Fusion berechnen lassen, anstatt andere Messungen zu verwenden.

Beispiel für einen Arbeitsablauf

Das folgende Beispiel zeigt, wie der Abstand zwischen folgenden Elementen gemessen wird:

• Zwischen zwei Bohrungen durch Messen der Durchmesser der Bohrungen und des maximalen Abstands zwischen den Bohrungen und

• Zwischen einer Bohrung und einer ebenen Fläche durch Messen des Bohrungsdurchmessers und des maximalen Abstands zwischen der Bohrung und der ebenen Fläche.

Erstellen Sie eine manuelle Prüfung:

1. Klicken Sie im Werkzeugkasten des Arbeitsbereichs Fertigen auf Überprüfung > Manuell > Manuelle Prüfung erstellen .

   Das Dialogfeld Manuelle Prüfung erstellen wird geöffnet.

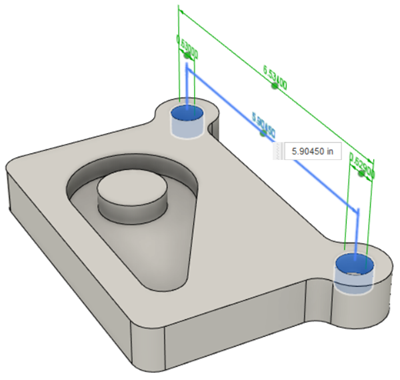

2. Erstellen Sie ein Mitte-zu-Mitte-Element :

   1. Klicken Sie im Ansichtsbereich auf die erste Bohrung.

   2. Halten Sie die Shift-Taste gedrückt, und klicken Sie dann auf die zweite Bohrung.

      Ein Element wird bei der manuellen Prüfung erstellt.

   3. Wählen Sie im Dialogfeld in der Liste Messmethode die Option Von maximalem Abstand.

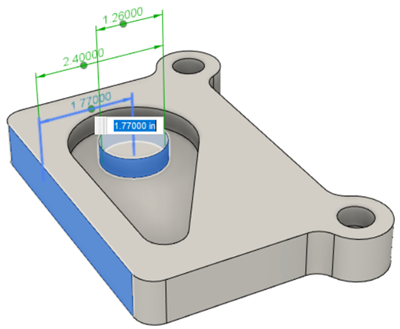

3. Erstellen Sie ein Fläche-zu-Mitte-Element :

   1. Klicken Sie im Dialogfeld auf , um ein weiteres Element zu erstellen.

   2. Klicken Sie im Ansichtsbereich auf die Bohrung.

   3. Halten Sie die Shift-Taste gedrückt, und klicken Sie dann auf die ebene Fläche.

   4. Wählen Sie im Dialogfeld in der Liste Messmethode die Option Von maximalem Abstand.

4. Klicken Sie auf OK.

Notieren Sie die manuelle Prüfung:

1. Klicken Sie im Werkzeugkasten des Arbeitsbereichs Fertigen auf Überprüfung > Manuell > Manuelles Prüfen aufzeichnen .

   Das Dialogfeld Manuelles Prüfen aufzeichnen wird geöffnet und listet die Elemente auf, die Sie messen müssen.

2. Messen Sie das Mitte-zu-Mitte-Element :

   1. Geben Sie den Durchmesser der ersten Bohrung ein, und klicken Sie dann auf Weiter.

   2. Geben Sie den Durchmesser der zweiten Bohrung ein, und klicken Sie dann auf Weiter.

   3. Geben Sie den maximalen Abstand zwischen den beiden Bohrungen ein, und klicken Sie dann auf Weiter.

      Fusion berechnet den gemessenen Wert für das Mitte-zu-Mitte-Element . Das Verknüpfungssymbol im Dialogfeld zeigt an, dass dieser Abstand aus anderen Messungen berechnet wird.



   4. Klicken Sie auf Weiter.

3. Messen Sie das Fläche-zu-Mitte-Element :

   1. Geben Sie den Durchmesser der Bohrung ein, und klicken Sie dann auf Weiter.

   2. Geben Sie den maximalen Abstand zwischen der Bohrung und der ebenen Fläche ein, und klicken Sie dann auf Weiter.

      Fusion berechnet den gemessenen Wert für das Fläche-zu-Mitte-Element . Das Verknüpfungssymbol im Dialogfeld zeigt an, dass dieser Abstand aus anderen Messungen berechnet wird.



4. Klicken Sie auf OK.
