Ergebnisanalyse für eine Bauteilausrichtung

Fusion Manufacturing Extension

Diese Funktion ist Teil einer Erweiterung. Erweiterungen bieten eine flexible Möglichkeit, um auf zusätzliche Funktionen in Fusion zuzugreifen. Mehr erfahren.

Fusion verwendet Flächenprüfergebnisse zur Berechnung einer Bauteilausrichtung. Das Diagramm stellt die Abweichung von angetasteten Kontaktpunkten vor (auf der horizontalen Achse) und nach (auf der vertikalen Achse) Anwendung der Bauteilausrichtung dar.

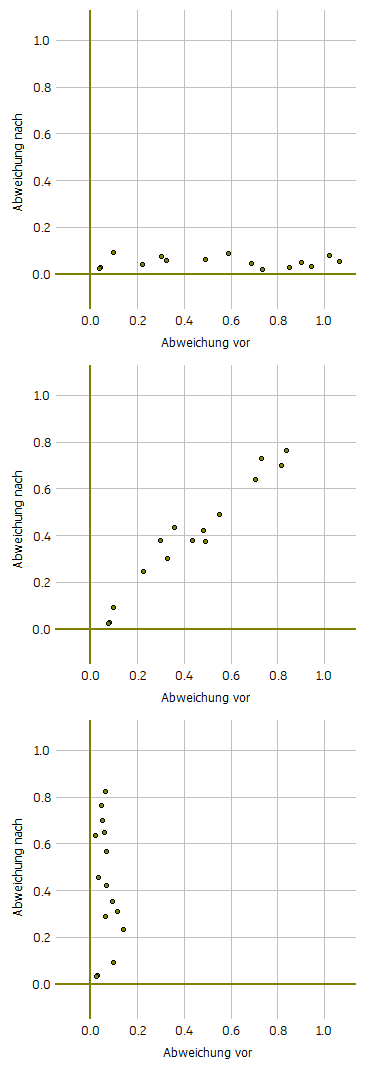

Eine Korrelation kann schnell anzeigen, ob die berechnete Bauteilausrichtung zu einer reduzierten Abweichung (oben), geringfügigen Änderung (Mitte) oder einer erhöhten Abweichung (unten) geführt hat:

Streudiagramme

Anmerkung: Das Diagramm im Dialogfeld Bauteilausrichtung, die Ergebnisse im Fenster Überprüfungsergebnisse und die farbigen Ergebnisse im Ansichtsbereich sind interaktiv. Wenn Sie in einem Bereich auf einen Punkt klicken, wird dieser in den anderen beiden Bereichen hervorgehoben.
