Anzeigen der von einer Bauteilausrichtung verwendeten Transformation
Diese Funktion ist Teil einer Erweiterung. Erweiterungen bieten eine flexible Möglichkeit, um auf zusätzliche Funktionen in Fusion zuzugreifen. Mehr erfahren.
Durch Importieren von Überprüfungsergebnissen berechnet Fusion die Bauteilausrichtung, um herauszufinden, wie das Bauteil am besten angepasst werden kann, sodass es ausgerichtet ist. Analysieren Sie die Transformation, die Fusion zur Berechnung der Bauteilausrichtung verwendet hat, sowie die Auswirkungen der Transformation auf die Abweichung der Prüfergebnisse.
Klicken Sie auf Ergebnisse abrufen > Bauteilausrichtungsinformationen anzeigen

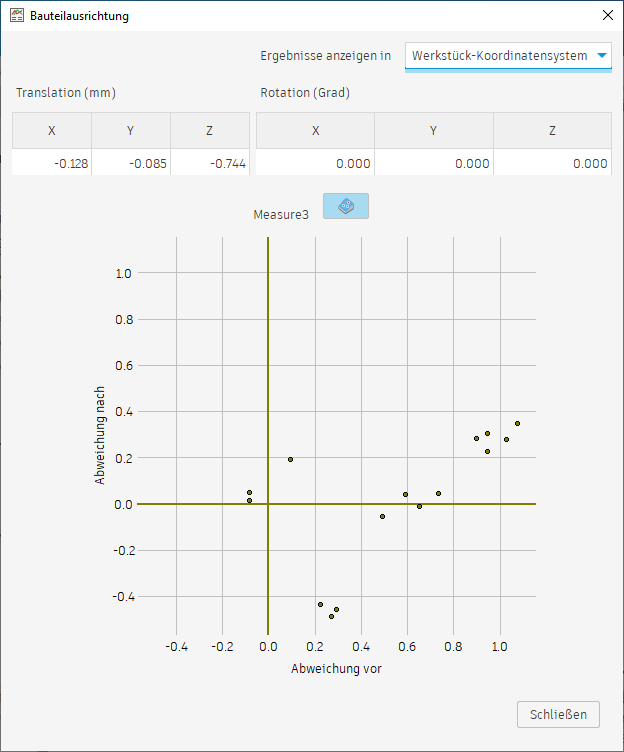

.Das Dialogfeld Bauteilausrichtung wird geöffnet und zeigt Folgendes an:
Die Verschiebung entlang der X-, Y- und Z-Achse und die Drehung um die X-, Y- und Z-Achse, die zur Berechnung der Bauteilausrichtung verwendet werden.
Tipp: Verwenden Sie die Liste Ergebnisse anzeigen in, um die Achsen basierend auf der Modellausrichtung oder auf Grundlage des im Setup definierten Werkstück-Koordinatensystems (WKS) anzuzeigen.Ein Diagramm, das die Abweichung von einzelnen angetasteten Punkten zeigt. Die horizontale Achse stellt die Abweichung von der Flächenprüfung und die vertikale Achse die Abweichung nach Anwendung der Bauteilausrichtung dar.
(Optional) Um detaillierte Messungen vor und nach dem Anwenden der Bauteilausrichtung anzuzeigen, klicken Sie auf
, um das Fenster Überprüfungsergebnisse zu öffnen.
