Verwenden von PMI-Toleranzen für WKS-antasten- oder Antastgeometrie-Operationen

1. Öffnen Sie das Dialogfeld WKS antasten oder Antastgeometrie.

2. Klicken Sie im Ansichtsbereich auf eine Fläche.

   Wenn der Fläche eine PMI-Größentoleranz zugeordnet ist, wird die korrekte Toleranz automatisch in das Dialogfeld eingetragen. Verknüpfungssymbole neben der Toleranz im Dialogfeld geben an, dass sie aus den PMI stammen.

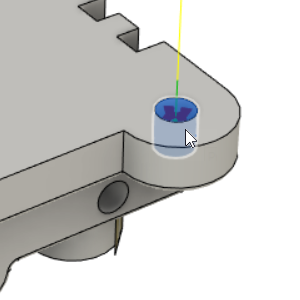

   Wenn Sie beispielsweise diese Bohrung mit einem Durchmesser von 6 mm und einer symmetrischen Größentoleranz von +/- 0.15 mm auswählen:

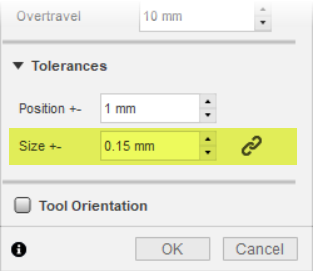

   Eine Größentoleranz von 0.15 mm wird automatisch in das Dialogfeld eingetragen:

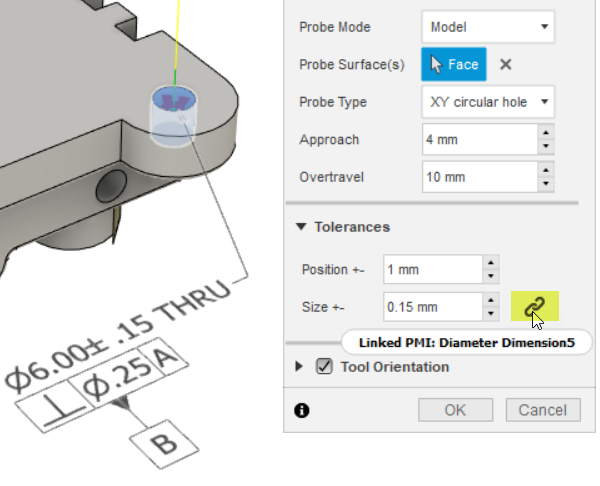

   Tipp: Platzieren Sie den Mauszeiger über dem Verknüpfungssymbol , um die PMI im Ansichtsbereich anzuzeigen:



3. (Optional) Wenn Sie eine Größentoleranz ändern möchten, geben Sie einen anderen Wert in das Feld ein.

   Das Verknüpfungssymbol wird zu einem Symbol für eine unterbrochene Verknüpfung .

Das Symbol für eine unterbrochene Verknüpfung kann auch angezeigt werden, wenn Sie Folgendes auswählen:

• Mehrere Bohrungen oder Zapfen mit demselben Durchmesser, aber unterschiedlichen PMI-Toleranzen.
• Eine Fläche mit einer asymmetrischen Toleranz. Die Vorgänge WKS antasten und Antastgeometrie unterstützen nur symmetrische Größentoleranzen.
