Verwenden von PMI-Toleranzen für manuelle Prüfungen

Öffnen Sie das Dialogfeld Manuelle Prüfung erstellen.

Klicken Sie im Ansichtsbereich auf eine Fläche.

Wenn der Fläche eine PMI-Größentoleranz zugeordnet ist, wird die korrekte Toleranz automatisch in das Dialogfeld eingetragen. Verknüpfungssymbole neben der Toleranz im Dialogfeld geben an, dass sie aus den PMI stammen.

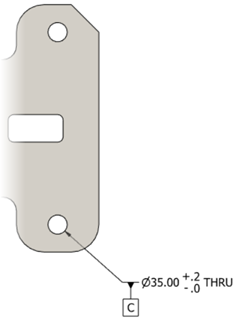

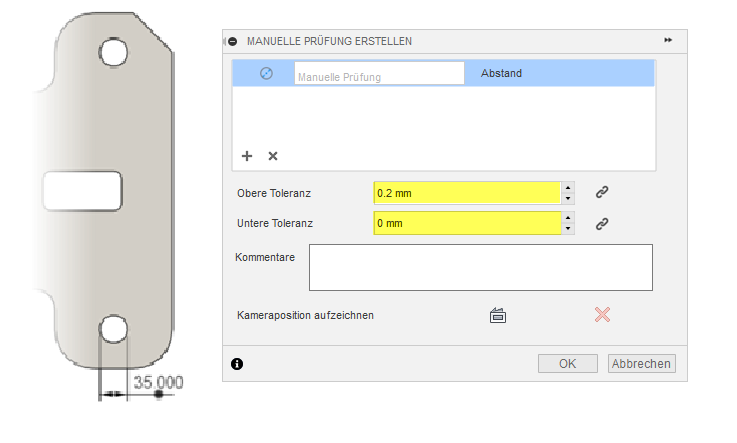

Wenn Sie beispielsweise diese Bohrung (35 mm Durchmesser) mit einer symmetrischen Größentoleranz von ±0,200 mm auswählen, werden die Werte für Obere Toleranz und Untere Toleranz automatisch in das Dialogfeld eingegeben:

(Optional) Wenn Sie eine Toleranz ändern möchten, geben Sie einen anderen Wert in das Feld Obere Toleranz oder Untere Toleranz ein.

Das Verknüpfungssymbol ändert sich in ein Symbol einer unterbrochenen Verknüpfung , um anzugeben, dass die Toleranz nicht mehr aus den PMI stammt.
