Steuern der Anzeige der Überprüfungsergebnisse für die geometrische Anpassung

Importieren Sie die maschinengenerierte Ergebnisdatei aus einer Antastgeometrie-Operation, die für die geometrische Anpassung verwendet wird.

Stellen Sie im Browser unter dem Knoten Ergebnisse sicher, dass die Überprüfungsergebnisse sichtbar sind.

Klicken Sie mit der rechten Maustaste auf einen Ordner mit den Überprüfungsergebnissen, und wählen Sie Anzeigeoptionen für die geometrische Anpassung aus.

Aktivieren Sie im Dialogfeld Anzeigeoptionen für die geometrische Anpassung das Kontrollkästchen Gemessene Punkte, um die gemessenen Punkte anzuzeigen, an denen der Taster die geometrischen Elemente geprüft hat.

Es stehen weitere Optionen zur Verfügung, mit denen Sie die Anzeige der Ergebnisse im Ansichtsbereich steuern können.

Optionale Schritte:

• Um Punkte ein- oder auszublenden, die sich unterhalb, innerhalb oder oberhalb der angegebenen Formtoleranz befinden, klicken Sie auf die Schaltflächen Punkte filtern.
• Um die Größe der Punktindikatoren und die Formtoleranzbegrenzungen für jedes gemessene geometrische Element zu ändern, klicken Sie auf den Schieberegler Maßstab und ziehen ihn.
• Um die zulässige Abweichung jedes geometrischen Elements von seiner Idealform anzuzeigen, aktivieren Sie das Kontrollkästchen Formtoleranzbegrenzungen.

Klicken Sie auf OK.

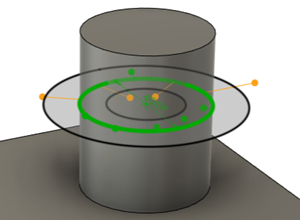

Geometrische Anpassung eines Kreises auf einem Zapfen.

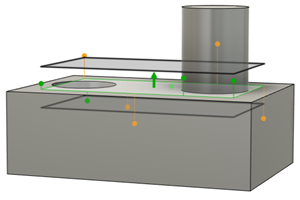

Geometrische Anpassung einer Ebene auf einer Fläche.
