Importieren der Ergebnisse einer Prüfung

Importieren Sie eine von der Maschine generierte Ergebnisdatei, um die Überprüfungsergebnisse der Flächenprüfung (Fläche prüfen) oder die geometrischen Bemaßungen (WKS antasten und Antastgeometrie) anzuzeigen und zu analysieren.

1. Klicken Sie im Werkzeugkasten des Arbeitsbereichs Fertigen auf Überprüfung > Aktionen > Überprüfungsergebnisse importieren .

   Das Dialogfeld Überprüfungsergebnisse importieren wird geöffnet.

2. Klicken Sie neben Ergebnisdatei auf Auswählen, um eine von der Maschine generierte Ergebnisdatei auszuwählen.

   Das Dialogfeld Ergebnisdatei wird geöffnet.

3. Suchen und wählen Sie die Datei aus, die Sie importieren möchten, und klicken Sie dann auf Auswählen.

   Fusion verwendet die Informationen in der Ergebnisdatei, um automatisch die Körper zu finden, die zum Generieren der Antastoperationen verwendet wurden, und zeigt die Ergebnisse im Ansichtsbereich an. Außerdem wird eine Legende zur Erläuterung der Farben angezeigt.

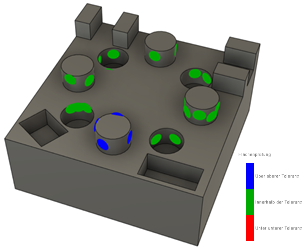

   Beispiel für Flächenprüfergebnisse

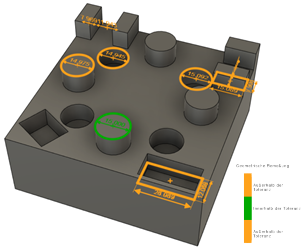

   Beispiel für geometrische Bemaßungsergebnisse

4. (Optional) Wenn die Ergebnisdatei mehrere Sätze von Überprüfungsergebnissen enthält (gekennzeichnet durch START) und Sie alle statt nur den letzten importieren möchten, aktivieren Sie das Kontrollkästchen Alle Ergebnisse importieren.

5. Wenn Sie Ergebnisse für eine Flächenprüfung importieren:

   1. Vorgabemäßig wird die Abweichung mithilfe einer Projektion berechnet, um die Genauigkeit zu verbessern. Wenn Sie keine Projektion verwenden möchten, deaktivieren Sie das Kontrollkästchen Projektion.

   2. Wenn Sie die Projektion verwenden und verhindern möchten, dass die Ergebnisse auf den Körpern, die Fusion automatisch gefunden hat, angezeigt werden, deaktivieren Sie das Kontrollkästchen Geprüfte Körper einschließen und klicken im Ansichtsbereich auf weitere Körper.

6. Klicken Sie auf OK.

   Im Browser wird unter dem Knoten Ergebnisse ein Ordner hinzugefügt, der die Daten der Überprüfungsergebnisse enthält. Innerhalb des Ordners befinden sich einzelne Ergebnisknoten für jede Operation.



   Wenn Sie eine Ergebnisdatei importieren, die eine Kombination aus Flächenprüfungs- und geometrischen Bemaßungsdaten enthält, werden die Ergebnisse in demselben Ordner gruppiert.

   Tipp: Klicken Sie mit der rechten Maustaste auf einen Knoten, und wählen Sie Ergebnisse anzeigen aus, um die Daten in einem Fenster mit Überprüfungsergebnissen anzuzeigen.
