Text und Anmerkungen (Arbeitsbereich Zeichnung)

Im Arbeitsbereich Zeichnung in Fusion können Sie mit den Befehlen in der Gruppe Text im Werkzeugkasten Text und Anmerkungen zu Plänen in einer Zeichnung hinzufügen, während Sie Ihren Entwurf dokumentieren.

Sie können die folgenden Befehle verwenden, um Anmerkungen zu einem Plan hinzuzufügen:

• Text
• Anmerkung
• Führungslinie
• Bohrungs- und Gewindeinfo
• Biegungshinweis

Text

Der Befehl Text erstellt ein Textobjekt, um Teile einer Zeichnung zu beschriften, Spezifikationen anzugeben oder Anmerkungen hinzuzufügen.

Klicken Sie, um die gegenüberliegenden Ecken des Textfelds auf dem Plan zu platzieren, geben Sie den Text in das Textfeld ein, und formatieren Sie ihn.

Sie können die folgenden Texteinstellungen anpassen:

• Schriftart
• Höhe
• Hervorhebungen Fett, Kursiv und Unterstrichen
• Listen Mit Aufzählungszeichen, Nummeriert und Mit Buchstaben
• Ausrichtung
• Symbole

Anmerkung

Der Befehl Anmerkung erstellt automatisch einen anderen Anmerkungstyp, basierend auf dem Objekttyp, den Sie auf dem aktuellen Plan auswählen.

Sie können folgende Typen von Anmerkungen erstellen:

• Führungslinie
• Bohrungs- und Gewindeinfo
• Biegungshinweis

Führungslinie

Der Befehl Führungslinie erstellt ein mehrzeiliges Textobjekt mit einer Führungslinie, die die Anmerkung mit einer Komponente oder einem Element auf dem aktuellen Plan verknüpft.

Bohrungs- und Gewindeinfo

Der Befehl Bohrungs- und Gewindeinfo erstellt eine Bohrungs- oder Gewindeinfo, die mit einem auf dem aktuellen Plan ausgewählten Bohrungs- oder Gewindeelement verknüpft ist.

Sie können auch Gewindeinfos für Gewindeelemente erstellen, die nicht mit Bohrungselementen verknüpft sind. Dies bedeutet, dass Sie eine Gewindeinfo für ein Gewinde erstellen können, das Sie zu extrudierten Schnitten (Innengewinde) oder extrudierten kreisförmigen Profilen (Außengewinde) hinzugefügt haben.

Biegungshinweis

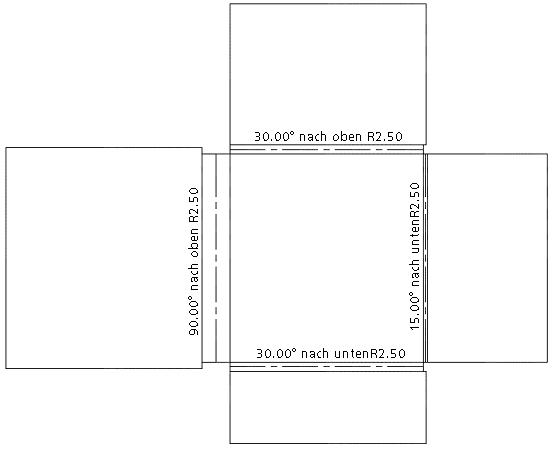

Der Befehl Biegungshinweis erstellt einen Biegungshinweis, der mit einer auf dem aktuellen Plan ausgewählten Blechabwicklungsbiegung verknüpft ist.

Ein Biegungshinweis ist eine Anmerkung ohne Führungslinien, die mit einer ausgewählten Biegungsmittellinie in der Abwicklung eines Blechs verknüpft ist.

Vorgabemäßig befindet sich der Biegungshinweis am Mittelpunkt der Biegungsmittellinie und ist parallel zur Biegungsmittellinie, mit der er verknüpft ist.

Tipp

• Sie können Modelleigenschaften und Modellparameter in ein beliebiges Textfeld in Ihrer Zeichnung einfügen. Wählen Sie beim Erstellen oder Bearbeiten von Führungslinien, Text, benutzerdefinierten Tabellen oder Bemaßungen den Typ und die Eigenschaft aus, und klicken Sie dann auf die Schaltfläche , um die Eigenschaft zum Plan hinzuzufügen.
