Im Dialogfeld Dokumenteinstellungen können Sie Einstellungen für Normen, Einheiten, Text, Bemaßungen sowie Linientyp, Linienstärke und Farbe für die aktuelle Zeichnung im Arbeitsbereich Zeichnung in Fusion anzeigen oder ändern.

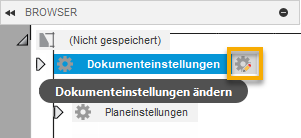

Zugreifen auf das Dialogfeld Dokumenteinstellungen

Bewegen Sie den Mauszeiger im Browser über den Knoten Dokumenteinstellungen, und klicken Sie dann auf das Symbol Dokumenteinstellungen ändern daneben. Das Dialogfeld Dokumenteinstellungen wird angezeigt.

Registerkarten

Die Optionen im Dialogfeld Dokumenteinstellungen sind in Registerkarten angeordnet.

Registerkarte Dokumenteinstellungen

Ermöglicht das Anzeigen oder Ändern von Einstellungen für Normen, Einheiten, Text, Linienstärke und Revisionsverlauf.

Standard (schreibgeschützt)

Zeigt die Zeichnungsnorm an, die beim Erstellen der Zeichnung festgelegt wurde.

• ISO
• ASME

Einheiten (schreibgeschützt)

Zeigt die Einheiten an, die beim Erstellen der Zeichnung festgelegt wurden.

• Millimeter (mm)
• Zoll (in)

Projektionswinkel (schreibgeschützt)

Zeigt den Projektionswinkel an.

• Erster Winkel (ISO)
• Dritter Winkel (ASME)

Trennzeichen

Mit dieser Option können Sie ein Komma oder einen Punkt als Dezimaltrennzeichen für eine Zahl festlegen.

• Dezimal
• Komma

Text

Enthält alle Einstellungen für Schriftart und Texthöhe im aktuellen Dokument.

Schriftart

Wählen Sie eine Schriftart für Text und Bemaßungen aus dem Dropdown-Menü aus.

Texthöhengruppe

Wählen Sie im Dropdown-Menü eine Texthöhe für Anmerkungen, Führungslinienkommentare, Bohrungs- und Gewindeinfos, Biegungshinweise, Bemaßungen, Symbole, Tabellen, Teilelisten und Positionsnummern aus.

Für Einheiten in Millimetern:

Texthöhengruppe	Kleine Texthöhe	Mittlere Texthöhe	Große Texthöhe
Klein	1.8 mm	2.5 mm	3.5 mm
Mittel	2.5 mm	3.5 mm	5 mm
Groß	3.5 mm	5 mm	7 mm
Benutzerdefiniert	Mit dieser Option können Sie die Texthöhe für jede Gruppe separat festlegen. Sie können einen beliebigen positiven Wert eingeben.

Für Einheiten in Zoll:

Texthöhengruppe	Kleine Texthöhe	Mittlere Texthöhe	Große Texthöhe
Klein	0.07 Zoll	0.1 Zoll	0.12 Zoll
Mittel	0.1 Zoll	0.12 Zoll	0.24 Zoll
Groß	0.12 Zoll	0.24 Zoll	0.35 Zoll
Benutzerdefiniert	Mit dieser Option können Sie die Texthöhe für jede Gruppe separat festlegen. Sie können einen beliebigen positiven Wert eingeben.

Kleine Texthöhe

Zeigt den Wert für Kleine Texthöhe an. Wählen Sie Benutzerdefiniert, um eine andere Texthöhe als die Vorgabe festzulegen.

Mittlere Texthöhe

Zeigt den Wert für Mittlere Texthöhe an. Wählen Sie Benutzerdefiniert, um eine andere Texthöhe als die Vorgabe festzulegen.

Große Texthöhe

Zeigt den Wert für Große Texthöhe an. Wählen Sie Benutzerdefiniert, um eine andere Texthöhe als die Vorgabe festzulegen.

Einheiten

Einheiten

Wählen Sie die primären Bemaßungseinheiten aus der Dropdown-Liste aus.

• Zentimeter (cm)
• Millimeter (mm)
• Meter (m)
• Zoll (in)
• Fuß (ft)

Format (nur für Zoll und Fuß)

Wählen Sie ein Format für Bemaßungen aus dem Dropdown-Menü aus.

• Dezimal: Kann als Zoll, Meter, Millimeter oder eine andere Einheit dargestellt werden.
• Bruch: Dezimaleinheiten ohne Einheit, die den Wert in Brüchen statt in Dezimalzahlen anzeigen.
• Entwicklung: Wie architektonische Einheiten, wobei Fuß- und Zollangaben jedoch im Dezimalformat dargestellt werden.
• Architektur: Die Architektureinheiten basieren auf Fuß und Zoll. Zur Darstellung von Teilzollwerten werden Brüche verwendet. Fuß- und Zollwerte werden im Dezimal- und Bruchformat angezeigt.

Lineare Genauigkeit

Wählen Sie eine Genauigkeit für lineare Bemaßungen aus dem Dropdown-Menü aus.

Die lineare Genauigkeit basiert auf den Einheiten und dem Einheitenformat.

Dezimal	Bruch	Entwicklung und Konstruktion	Architektur

Winkelgenauigkeit

Wählen Sie eine Genauigkeit für Winkelbemaßungen aus dem Dropdown-Menü aus.

• 0
• 0.1
• 0.12
• 0.123
• 0.1234
• 0.12345
• 0.123456
• 0.1234567
• 0.12345678

Nullen/Einheiten

• Führende Nullen

Wählen Sie diese Option aus, um führende Nullen in Bemaßungen anzuzeigen.

• Nachfolgende Nullen

Wählen Sie diese Option aus, um nachfolgende Nullen in Bemaßungen anzuzeigen.

• Einheitenabkürzung

Wählen Sie diese Option aus, um Einheiten in Bemaßungen anzuzeigen.

Alternative Einheiten

Einheiten

Wählen Sie die primären Bemaßungseinheiten aus der Dropdown-Liste aus.

• Zentimeter (cm)
• Millimeter (mm)
• Meter (m)
• Zoll (in)
• Fuß (ft)

Format (nur für Zoll und Fuß)

Wählen Sie ein Format für Bemaßungen aus dem Dropdown-Menü aus.

• Dezimal: Kann als Zoll, Meter, Millimeter oder eine andere Einheit dargestellt werden.
• Bruch: Dezimaleinheiten ohne Einheit, die den Wert in Brüchen statt in Dezimalzahlen anzeigen.
• Entwicklung: Wie architektonische Einheiten, wobei Fuß- und Zollangaben jedoch im Dezimalformat dargestellt werden.
• Architektur: Basierend auf Fuß und Zoll. Zur Darstellung von Teilzollwerten werden Brüche verwendet. Fuß- und Zollwerte werden im Dezimal- und Bruchformat angezeigt.

Lineare Genauigkeit

Wählen Sie eine Genauigkeit für lineare Bemaßungen aus dem Dropdown-Menü aus.

Die lineare Genauigkeit basiert auf den Einheiten und dem Einheitenformat.

Dezimal	Bruch	Entwicklung und Konstruktion	Architektur

Nullen/Einheiten

• Führende Nullen

Wählen Sie diese Option aus, um führende Nullen in Bemaßungen anzuzeigen.

• Nachfolgende Nullen

Wählen Sie diese Option aus, um nachfolgende Nullen in Bemaßungen anzuzeigen.

• Einheitenabkürzung

Wählen Sie diese Option aus, um Einheiten in Bemaßungen anzuzeigen.

Masse

Wählen Sie die Masseneinheiten für Schriftfeld und Teileliste aus dem Dropdown-Menü aus.

• Modelleinstellungen verwenden
• Gramm (g)
• Kilogramm (kg)
• ouncemass
• lbmass

Massengenauigkeit

Wählen Sie die Massengenauigkeit für Schriftfeld und Teileliste aus dem Dropdown-Menü aus.

• Modelleinstellungen verwenden
• 0
• 0.1
• 0.12
• 0.123
• 0.1234
• 0.12345
• 0.123456
• 0.1234567
• 0.12345678

Linienstärken

Enthält alle Einstellungen in Bezug auf Linienstärken.

Linienstärkengruppe

Wählen Sie eine Linienstärkengruppe aus dem Dropdown-Menü aus.

Linienstärkengruppe	Dünne Linienstärke	Mittlere Linienstärke	Dicke Linienstärke
Sehr dünn	0.13 mm	0.18 mm	0.25 mm
Dünn	0.18 mm	0.25 mm	0.35 mm
Mittel	0.25 mm	0.35 mm	0.5 mm
Dick	0.35 mm	0.5 mm	0.7 mm
Sehr dick	0.5 mm	0.7 mm	1.0 mm
Benutzerdefiniert	Mit dieser Option können Sie die Linienstärke für jede Gruppe separat festlegen.

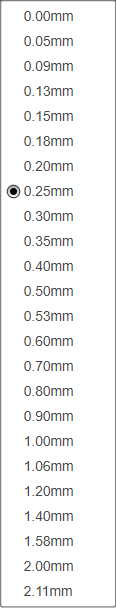

Die folgende Liste von Linienstärken ist verfügbar, wenn Sie die Option Benutzerdefiniert wählen.

Dünne Linienstärke

Zeigt den Wert für Dünne Linienstärke in mm an. Wählen Sie Benutzerdefiniert, um eine andere Linienstärke als die Vorgabe festzulegen.

Mittlere Linienstärke

Zeigt den Wert für Mittlere Linienstärke in mm an. Wählen Sie Benutzerdefiniert, um eine andere Linienstärke als die Vorgabe festzulegen.

Dicke Linienstärke

Zeigt den Wert für Dicke Linienstärke in mm an. Wählen Sie Benutzerdefiniert, um eine andere Linienstärke als die Vorgabe festzulegen.

Linienstärken anzeigen

Aktivieren Sie das Kontrollkästchen, um Linienstärken auf dem Plan im Fusion-Ansichtsbereich anzuzeigen.

Linientyp-Maßstab

Steuert den Maßstab und die Darstellung von gestrichelten Linien in der Zeichnung.

Revisionsverlauf

Enthält alle Einstellungen für den Revisionsverlauf.

Revisionsbereich

Wählen Sie den Revisionsbereich für Ihre Zeichnung aus.

• Zeichnung: Ermöglicht Ihnen, bei Bedarf jedem Plan der Zeichnung dieselbe Revisionsverlaufstabelle hinzuzufügen.
• Plan: Ermöglicht das Ändern der Revisionsverlaufstabelle auf jedem Plan, sodass jeder Plan Ihrer Zeichnung bei Bedarf über eine andere Revisionsverlaufstabelle verfügt.

Nummerierung

Wählen Sie den Stil Nummerierung für Ihre Zeichnung aus.

• Benutzerdefiniert
• A,B,C
• 1,2,3

Normen

Zeigt die von Oberflächensymbolen, Bezugssymbolen, Symbolen für Form- und Lagetoleranzen, Schweißen sowie Verjüngung und Steigung verwendeten Normrevisionen an. Die Normrevisionen, die durch die einzelnen Symbole dargestellt werden, folgen den wichtigsten Standardeinstellungen des Dokuments.

Oberflächensymbole (schreibgeschützt)

Zeigt die von Oberflächensymbolen verwendete Normrevision an.

• ISO 1302:2002(E) (ISO)
• ASME Y14.36M - 1996 (ASME)

Form- und Lagetoleranzen (schreibgeschützt)

Zeigt die von Symbolen für Form- und Lagetoleranzen verwendete Normrevision an.

• ISO 1101:2012(E) (ISO)
• ASME Y14.5M - 1994 (ASME)

Bezugssymbol (schreibgeschützt)

Zeigt die von Bezugssymbolen verwendete Normrevision an.

• ISO 1101:2012(E), ISO 5459:2011(E) (ISO)
• ASME Y14.5M - 1994 (ASME)

Schweißen (schreibgeschützt für ISO)

Zeigt die von Schweißsymbolen verwendete Normrevision an.

• ISO 2553:2019, ISO 4063:2009 (ISO)
• ANSVAWS A2.4 - 2012 (ASME)
• ANSVAWS A2.4 - 1998 (ASME)

Verjüngung und Steigung (schreibgeschützt)

Zeigt die von Verjüngungs- und Steigungssymbolen verwendete Normrevision an.

• ISO 3040:2009(E) (ISO)
• ASME Y14.5M - 1994 (ASME)

Kantensymbol (schreibgeschützt)

Zeigt die von Kantensymbolen verwendete Normrevision an.

• ISO 13715:2000

Registerkarten Beschriftung, Ansicht, Schraffur, Tabelle und Symbol

Ermöglicht Ihnen das Anzeigen oder Ändern von Einstellungen für Linientyp, Linienstärke, Farbe, Abstand und Pfeilspitze.

Linientyp

Wählen Sie den Linientyp im Dropdown-Menü aus.

• MITTELPUNKT
• MITTELPUNKT2
• Fortlaufend
• VERDECKT
• VERDECKT2
• PHANTOM

Linienstärke

Wählen Sie die Linienstärke im Dropdown-Menü aus.

• Dünn
• Mittel
• Dick

Farbe

Wählen Sie die Farbe aus der Farbauswahl aus.

Abstand (nur auf der Registerkarte Beschriftung)

Mit dieser Option können Sie einen bestimmten Abstandswert für die Bemaßungslinien eingeben, wenn diese von den zu bemaßenden Objekten abgehen.

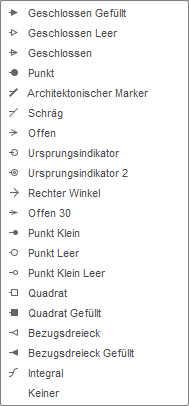

Pfeilspitze

Wählen Sie den Pfeilspitzentyp für Bemaßungen, Führungslinien, Positionsnummern, Biegungs-IDs und Bohrungs-IDs aus. Kombinieren Sie Pfeilspitzentypen, um das gewünschte Aussehen zu erzielen.

Die folgenden Tabellen enthalten die Objekteigenschaften, die Sie ändern können, sowie deren Reihenfolge auf jeder Registerkarte.

Registerkarte Anmerkung

Objektname	Linientyp	Linienstärke	Farbe	Abstand	Pfeilspitze
Bemaßungen
Alle Bemaßungen
Kantenverlängerungen
Beschriftungen
Biegungs-IDs
Bohrungs-IDs
Ansichtsbeschriftung
Anmerkungen
Biegungshinweise
Bohrungs- und Gewindeinfos
Führungslinienkommentare
Skizzen
Modellskizzen

Registerkarte Ansicht

Objektname	Linientyp	Linienstärke	Farbe
Sichtbare Außenlinien
Tangentiale Kanten
Verdeckte Linien
Mittellinien und -markierungen
Biegemittelpunkte
Weitere Optionen
Detailumgrenzungen
Schnittlinien
Positionsveränderungspfade
Brüche gelöster Ansichten
Verdeckte Linien (eng)

Das Kontrollkästchen Schnittlinie anzeigen (nur für ISO) bietet Ihnen die Möglichkeit zum Ein- oder Ausblenden von Schnittlinien.

Registerkarte Schraffur

Objektname	Linientyp	Linienstärke	Farbe
Schraffur

Registerkarte Tabelle

Objektname	Linientyp	Linienstärke	Farbe	Pfeilspitze
Allgemein
Benutzerdefinierte Tabellen
Bauteilliste
Positionsnummern
Bohrungstabelle
Ursprung Bohrungstabelle
Revisionsverlaufstabelle
Revisionsmarkierung
Revisionswolke
Biegungstabelle

Registerkarte Symbol

Objektname	Linientyp	Linienstärke	Farbe
Symbole

Mehrfachsymbol-Typen:

• Vollständige Liste: Wird als Mehrfachsymbol platziert. Zeigt alle Kantenbedingungen einschließlich der Ausnahmen an.
• Vereinfachte Liste: Wird als Mehrfachsymbol platziert. Gruppiert identische Kantenbedingungen.

Registerkarte Vorgaben anzeigen

Ermöglicht das Anzeigen oder Ändern aller Vorgabeeinstellungen.

Vorgaben für Zeichnungsansicht

Enthält alle Vorgabeeinstellungen.

Typ

• Baugruppe
• Animation
• Komponente
• Blech: Gefaltet
• Blech: Abwicklung

Stil

Wählen Sie den Ansichtsstil für die ausgewählte Zeichnungsansicht aus.

• Sichtbare Kanten
• Sichtbare Kanten und Verdeckte Kanten
• Schattiert
• Schattiert mit verdeckten Kanten

Kantensichtbarkeit

Passen Sie die Einstellungen für Tangentiale Kanten, Überlagernde Kanten und Gewindekanten an.

Tangentiale Kanten

Wählen Sie einen Anzeigestil für tangentiale Kanten aus.

• Volle Länge
• Verkürzt
• Aus

Überlagernde Kanten

Aktivieren Sie diese Option, um Kanten an Schnittpunkten der Komponenten anzuzeigen.

Gewindekanten

Aktivieren Sie diese Option, um Gewinde an Gewindekanten anzuzeigen.

Automatische Mittelpunktmarkierungen und Mittellinien

Erstellen Sie automatisch Mittellinien und Mittelpunktmarkierungen für alle Bohrungen in einer Ansicht.

Mittelpunktmarkierungen

Wählen Sie die Bohrungstypen aus, die automatische Mittelpunktmarkierungen erhalten sollen.

• Bohrung: Erstellt eine Mittelpunktmarkierung für Bohrungselemente.
• Runde Extrusionen: Erstellt eine Mittelpunktmarkierung für runde Extrusionen.
• Runde Schnitte: Erstellt eine Mittelpunktmarkierung für runde Schnitte.
• Muster: Erstellt Muster für die Mittelpunktmarkierung bei kreisförmigen Bohrungen.
• Rundung: Erstellt eine Mittelpunktmarkierung für Rundungen.

Minimaler Abrundungsradius (nur Rundung)

Geben Sie den minimalen Abrundungsradius für eine zu erstellende Mittelpunktmarkierung an.

Maximaler Abrundungsradius (nur Rundung)

Geben Sie den maximalen Abrundungsradius für eine zu erstellenden Mittelpunktmarkierung an.

Mittellinien

Wählen Sie die Bohrungstypen aus, die automatische Mittellinien erhalten sollen.

• Bohrung: Erstellt eine Mittellinie für Bohrungselemente.
• Runde Extrusionen: Erstellt eine Mittellinie für runde Extrusionen.
• Runde Schnitte: Erstellt eine Mittellinie für runde Schnitte.

Registerkarte Automatisierungseinstellungen

Ermöglicht das Anzeigen oder Ändern aller Einstellungen für die Zeichnungsautomatisierung.

Globale Optionen

Auslassen von Komponenten mit Komponentennamen-Schlüsselwörtern

Hier können Sie angeben, für welche Komponenten ein Plan erstellt wird.

Optionen pro Plan

Hier können Sie Optionen für einen einzelnen Plan steuern.

Plantyp

Hier können Sie die Optionen für die folgenden Plantypen steuern:

• Hauptbaugruppe: Enthält alle Einstellungen für die Hauptbaugruppe.
• Unterbaugruppe: Enthält alle Einstellungen für die Unterbaugruppe.
• Animation: Legt fest, ob Zeichnungsrahmen für die einzelnen Drehbücher in der Animation erstellt werden (sofern vorhanden).
• Komponente: Legt fest, ob Zeichnungsrahmen für die einzelnen Komponenten erstellt werden (sofern vorhanden).
• Blech: Gefaltet: Legt fest, ob Zeichnungsrahmen für gefaltete Blechkomponenten erstellt werden (sofern vorhanden).
• Blech: Abwicklung: Legt fest, ob Zeichnungsrahmen für Abwicklungs-Blechkomponenten erstellt werden (sofern vorhanden).

Generierungsoptionen

Plan mit einer ISO-Ansicht

Erstellt einen Hauptbaugruppenplan mit einer einzelnen ISO-Ansicht.

Teileliste einschließen

Steuert, ob eine Teileliste zu den Hauptbaugruppen- und Unterbaugruppenplänen (einschließlich Positionsnummern/Artikelnummern) hinzugefügt wird.

Vorgabespeicherort

Legt den bevorzugten Speicherort für die zu platzierende Teileliste fest.

• Unten links
• Unten rechts
• Oben links
• Oben rechts

Plan mit orthogonalen Ansichten

Generiert einen Hauptbaugruppenplan mit Ortho-Ansichten.

Teileliste einschließen

Steuert, ob eine Teileliste zu den Hauptbaugruppen- und Unterbaugruppenplänen (einschließlich Positionsnummern/Artikelnummern) hinzugefügt wird.

Vorgabespeicherort

Legt den bevorzugten Speicherort für die zu platzierende Teileliste fest.

• Unten links
• Unten rechts
• Oben links
• Oben rechts

ISO-Ansicht mit orthogonalen Ansichten hinzufügen (Komponente und Blech: Gefaltet)

Platziert eine ISO-Ansicht zusammen mit den Ortho-Ansichten.

Biegungstabelle einschließen (Blech: nur Abwicklung)

Steuert, ob eine Biegungstabelle hinzugefügt wird.

Vorgabespeicherort

Legt den bevorzugten Speicherort für die zu platzierende Teileliste fest.

• Unten links
• Unten rechts
• Oben links
• Oben rechts

Beschriftungsoptionen

Autom. Bemaßung

Legt fest, ob die erzeugten Pläne automatisch bemaßt werden.

Bemaßungsstrategie

Steuert die Bemaßungsstrategie, die verwendet wird, um die Pläne in der Zeichnung automatisch zu bemaßen.

• Automatisch
• Basislinie
• Kette
• Koordinate
• Gesamt
• Symmetrisch
• Symmetrisch mit Basislinie
• Symmetrisch mit Koordinate

Vorgabeursprung

Steuert die Position des Ursprungs (falls erforderlich).

• Unten links
• Unten rechts
• Oben links
• Oben rechts

Bohrungsvoreinstellungen

Legt die Voreinstellung für die Beschriftung von Bohrungen fest.

• Bemaßung
• Bohrungs- und Gewindeinfo

Bemaßungen automatisch anordnen

Steuert, ob die Funktion Autom. anordnen nach dem Platzieren auf die Bemaßungen angewendet wird.

In Vorlage übertragen

Lässt Sie die Automatisierungseinstellungen in eine vorhandene Vorlage übertragen (nur die auf der Registerkarte Automatisierungseinstellungen vorhandenen Automatisierungseinstellungen).
