Aktivität 5: Erstellen einer Explosionsansicht

Bei dieser Aktivität führen Sie folgende Aufgaben aus:

• Erstellen einer Explosionsansicht

Voraussetzungen

• Aktivität 4 ist abgeschlossen.

Schritte

1. Erstellen einer Explosionsansicht

   Zeichnungen können auch die im Arbeitsbereich Animation erstellten Explosionsansichten enthalten.

   1. Wählen Sie im Werkzeugkasten Erstellen die Option Erstansicht aus.



      Der Befehl Erstansicht befindet sich in der Dropdown-Liste Erstellen.

      Das Dialogfeld Zeichnungsansicht wird geöffnet.

   2. Gehen Sie im Dialogfeld Zeichnungsansicht folgendermaßen vor:

      • Legen Sie die Darstellung auf Explosionsansicht fest.
      • Legen Sie den Stil auf Schattiert fest.
      • Legen Sie den Maßstab auf 1:3 fest.

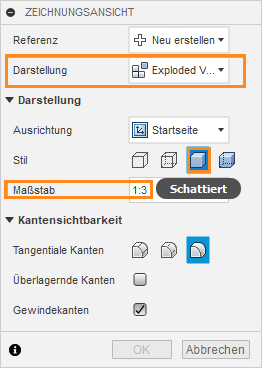

      Dialogfeld Zeichnungsansicht

   3. Klicken Sie auf den oberen rechten Quadranten des Blatts, um die Ansicht zu platzieren.

   4. Klicken Sie auf OK, um die Explosionsansicht zu generieren.

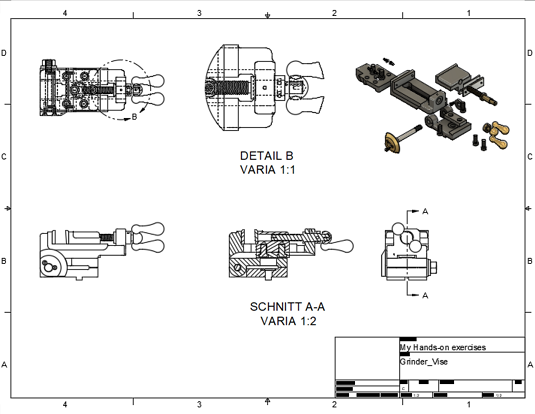

      Explosionsansicht zur Zeichnung hinzugefügt

Aktivität 5 - Zusammenfassung

Bei dieser Aktivität führen Sie folgende Aufgaben aus:

• Erstellen einer Explosionsansicht
