Lernprogramm: Einrichten von Ansichten

Sie können 2D-Zeichnungen aus Ihren Fusion-Konstruktionen erstellen. Dies ermöglicht es Ihnen, eine PDF- und DWG-Dokumentation Ihres Fusion-Modells zu erzeugen. Sie können Zeichnungsansichten auf Plänen platzieren, um Ihre Fusion-Konstruktionen zu dokumentieren.

In diesem Lernprogramm führen Sie folgende Aufgaben aus:

• Erstellen einer Zeichnung aus der Fusion-Konstruktion
• Platzieren von Erst-, Projektions-, Detail- und Explosionsansichten
• Bearbeiten von Ansichtseigenschaften

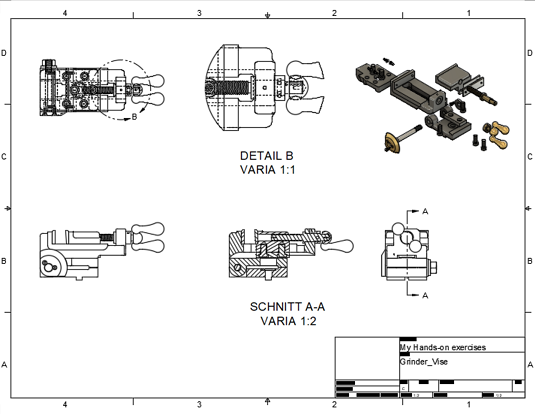

Fertige Zeichnung mit Erst-, Projektions-, Detail- und Explosionsansichten

So rufen Sie den Datensatz ab

Wechseln Sie im Bereich Beispiele der Gruppe Daten zu:

Basic Training > 08 - Drawings > Grinder_Vise

Doppelklicken Sie auf die Miniaturansicht oder den Modellnamen, um das Modell zu öffnen. Führen Sie dann die Schritte in den Aktivitäten aus. Dieser Datensatz wird für alle Aktivitäten in diesem Lernprogramm verwendet.

1. Wenn die Gruppe Daten nicht angezeigt wird, klicken Sie auf das Symbol Gruppe Daten anzeigen am oberen Rand des Bildschirms. Die Gruppe Daten wird links im Programmfenster angezeigt.
2. Die oberste Ebene (Startansicht) der Gruppe Daten ist unterteilt in drei Unterabschnitte - PROJEKTE, BIBLIOTHEKEN und BEISPIELE. Führen Sie bei Bedarf einen Bildlauf zum Ende der Liste PROJEKTE aus, um die Liste BEISPIELE anzuzeigen.
3. Suchen Sie unter BEISPIELE nach dem Eintrag Grundlegende Schulung, und doppelklicken Sie darauf. Die Gruppe Daten umfasst jetzt eine Liste der Ordner mit den in den Lernprogrammen verwendeten Datensätzen.
4. Suchen Sie den jeweiligen Ordner, und doppelklicken Sie darauf, um eine Liste der verfügbaren Modelldateien anzuzeigen. Manche Lernprogramme enthalten nur einen einzelnen Datensatz. Andere können mehrere Datensätze enthalten.
