Aktivität 4: Erstellen von Bemaßungen

Bei dieser Aktivität führen Sie folgende Aufgaben aus:

Erstellen von linearen, ausgerichteten und Durchmesserbemaßungen
Neupositionieren von Bemaßungen
Verwenden der Basislinien- und Kettenbemaßungswerkzeuge

Voraussetzungen

Aktivität 3 ist abgeschlossen.

Schritte

Erstellen einer linearen Bemaßung
1. Klicken Sie auf Bemaßungen > Lineare Bemaßung.

  Der Befehl Lineare Bemaßung befindet sich in der Dropdown-Liste Bemaßung.

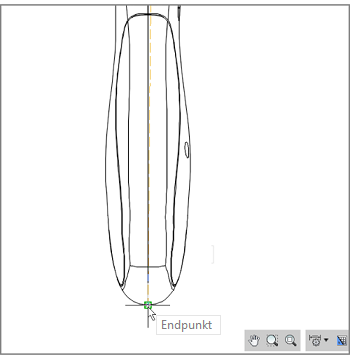

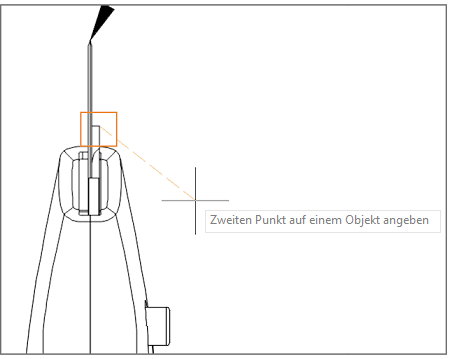

2. Verwenden Sie den Objektfang, und klicken Sie auf zwei Endpunkte in der Ansicht von unten (wie in der Bildsequenz unten gezeigt). Eine Vorschau wird an der Cursorposition angezeigt.

  Objektfang.

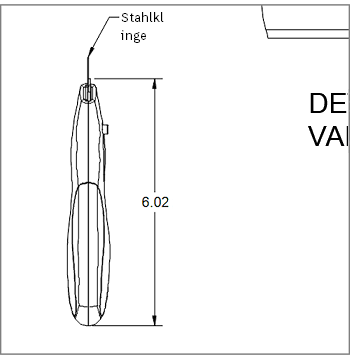

3. Ziehen Sie den Cursor nach rechts, und klicken Sie erneut, um die Bemaßung zu platzieren.

  Platzierte Bemaßung

  Anmerkung: Sie können auch die LEERTASTE drücken und dann eine Kante auswählen, um eine Bemaßung mit nur einem Klick zu erstellen.
4. Der Befehl bleibt aktiv, sodass Sie weitere Bemaßungen erstellen können. Drücken Sie Esc, um den Befehl Lineare Bemaßung zu beenden.
Erstellen einer ausgerichteten Bemaßung
1. Klicken Sie auf Bemaßungen > Ausgerichtete Bemaßung.

  Der Befehl Ausgerichtete Bemaßung befindet sich in der Dropdown-Liste Bemaßung.

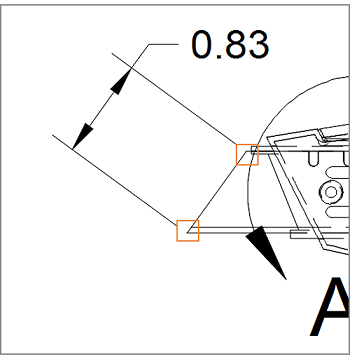

2. Verwenden Sie den Objektfang, und klicken Sie auf die obere Kante und den unteren Punkt der Klinge in der Ansicht von rechts (wie in der folgenden Abbildung gezeigt).
3. Ziehen Sie den Cursor auf die linke Seite, um sich die Vorschau der Bemaßung anzusehen.
4. Klicken Sie erneut, um die Bemaßung zu platzieren.

  Platzierte Bemaßung
5. Der Befehl bleibt aktiv, sodass Sie weitere Bemaßungen erstellen können. Drücken Sie Esc, um den Befehl Ausgerichtete Bemaßung zu beenden.

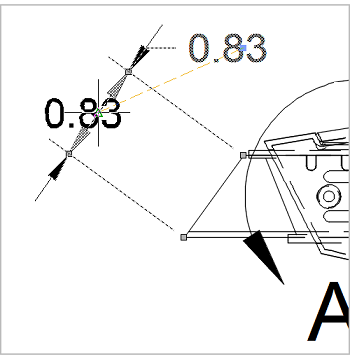

Neupositionieren der Bemaßung
1. Klicken Sie auf die ausgerichtete Bemaßung.
2. Klicken Sie auf den grauen Griff auf dem Text.
3. Verschieben Sie den Text so, damit er zwischen den Pfeilen liegt.

  Neupositionieren der Bemaßung
4. Klicken Sie auf eine beliebige Stelle außerhalb der Bemaßung, um den Vorgang abzuschließen.
Erstellen einer Durchmesserbemaßung
1. Klicken Sie auf Bemaßungen > Durchmesserbemaßung.
2. Wählen Sie den Klingenschieber-Pin in der Detailansicht aus.

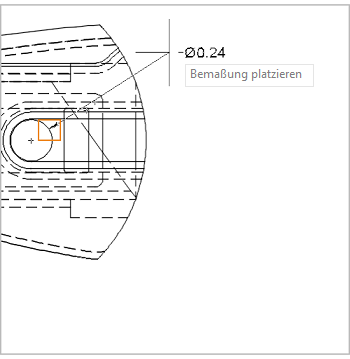

3. Ziehen Sie den Cursor nach oben und nach rechts, um eine Vorschau der Bemaßung anzusehen.

  Durchmesserbemaßung.
4. Klicken Sie erneut, um die Bemaßung zu platzieren.
5. Der Befehl bleibt aktiv, sodass Sie weitere Bemaßungen erstellen können. Drücken Sie Esc, um den Befehl Durchmesserbemaßung zu beenden.

Schritte für die Verwendung von Ketten- und Basislinienbemaßungen

Das Werkzeug Basislinienbemaßung erstellt mehrere lineare Bemaßungen, die von derselben Position gemessen werden. Das Werkzeug Kettenbemaßung erstellt mehrere lineare Bemaßungen, die jeweils am Endpunkt der vorangegangenen Bemaßung beginnen.

Basislinien- und Kettenbemaßungen werden aus einer ursprünglichen Bemaßung abgeleitet. Basislinien- und Kettenbemaßungen können nur erstellt werden, wenn bereits eine lineare Bemaßung vorhanden ist.

Erstellen einer neuen linearen Bemaßung
1. Löschen Sie die lineare Bemaßung in der Ansicht von unten, indem Sie die Bemaßung auswählen und die ENTF-Taste drücken, oder indem Sie im Minimenü Löschen auswählen.
2. Erstellen Sie eine neue lineare Bemaßung am Ende des Schafts für die Klinge.

  Neue lineare Bemaßung
Platzieren von Kettenbemaßungen
1. Klicken Sie auf Bemaßungen > Kettenbemaßung

  Der Befehl Kettenbemaßung befindet sich in der Dropdown-Liste Bemaßung.

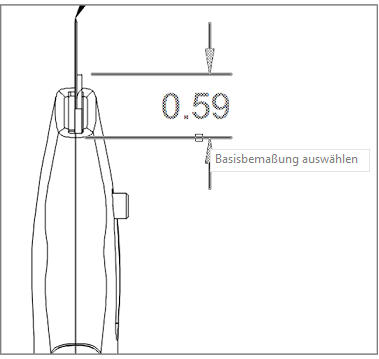

2. Wählen Sie die untere Hilfslinie der soeben platzierten Bemaßung aus.

  Kettenbemaßung
Fertigstellen der Kettenbemaßung

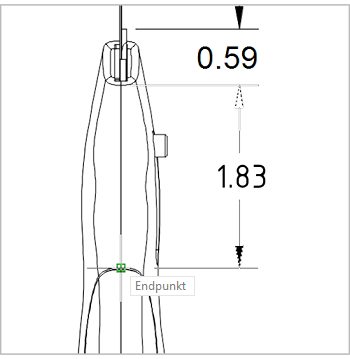

1. Klicken Sie auf das Ende des Messergriffs, um den Endpunkt der ersten Bemaßung festzulegen.

  Kettenbemaßung
2. Klicken Sie erneut, um einen weiteren Endpunkt einer Bemaßung festzulegen.

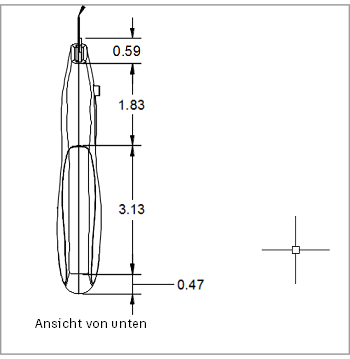

3. Klicken Sie ein weiteres Mal auf das äußerste Ende in der Ansicht von unten.

  Kettenbemaßung
4. Um den Vorgang abzuschließen, drücken Sie die Enter.

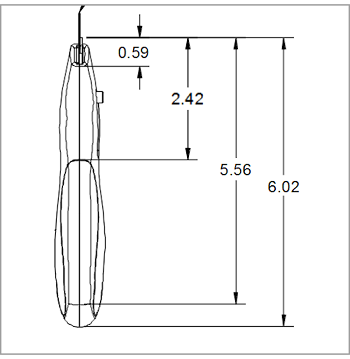

Basislinienbemaßungen funktionieren auf die gleiche Weise wie Kettenbemaßungen, sie erstellen jedoch mehrere Bemaßungen, die alle an derselben Position beginnen. Wenn Sie hier die Basislinienbemaßung verwendet hätten, würde dies wie folgt aussehen:

Basislinienbemaßung

Schritte zum Ändern der Eigenschaften einer einzelnen Bemaßung und Hinzufügen einer Toleranz und Darstellung

Bearbeiten der Eigenschaften der Bemaßung

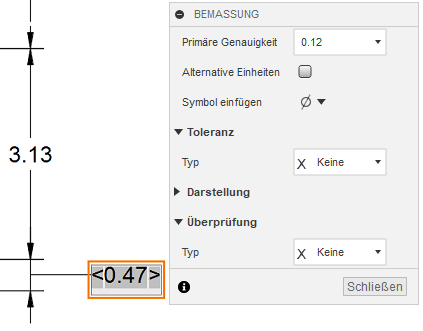

1. Doppelklicken Sie auf die Bemaßung auf dem hinteren Griff der Ansicht von unten. Das Dialogfeld Bemaßung wird angezeigt.

  Dialogfeld Bemaßung

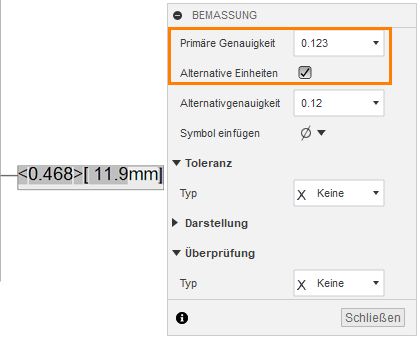

2. Wählen Sie im Feld Primäre Genauigkeit den Wert 0.123 aus der Dropdown-Liste aus.
3. Aktivieren Sie die Option Alternative Einheiten, um eine Bemaßung für ein zusätzliches Einheitensystem anzuzeigen.

  Dialogfeld Bemaßung

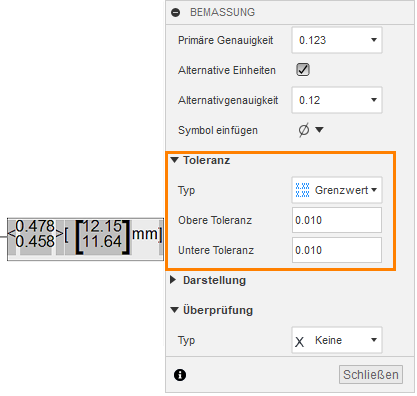

Hinzufügen einer Toleranz zur Bemaßung
1. Wählen Sie im Abschnitt Toleranz des Dialogfelds in der Dropdown-Liste Typ die Option Grenzwert.
2. Stellen Sie sicher, dass Obere Toleranz und Untere Toleranz auf 0.010 festgelegt sind.

  Dialogfeld Bemaßung
3. Klicken Sie auf Schließen.
Erstellen einer Referenzbemaßung

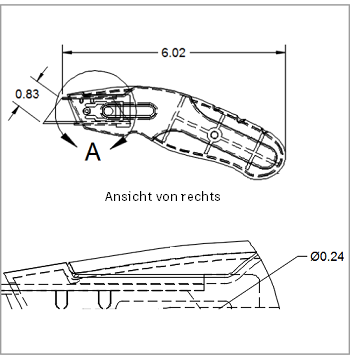

1. Erstellen Sie eine neue lineare Bemaßung in der Ansicht von rechts, indem Sie die Ecke des Schafts für die Klinge und den Fangpunkt Quadrant am Ende des Griffs als Fangpunkte verwenden.

  Referenzbemaßung
2. Drücken Sie Esc, um den Befehl Lineare Bemaßung zu beenden.
3. Doppelklicken Sie auf die Bemaßung, die Sie gerade erstellt haben. Das Dialogfeld BEMASSUNG wird geöffnet.

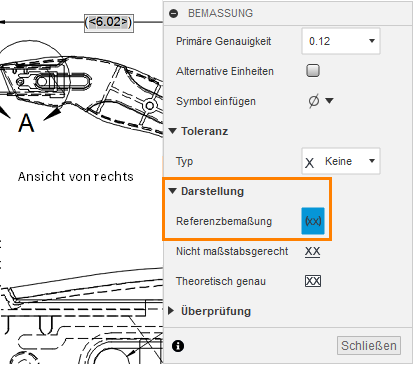

4. Erweitern Sie im Dialogfeld den Abschnitt Darstellung.
5. Wählen Sie unter Darstellung die Referenzbemaßung aus.

  Dialogfeld Bemaßung
6. Klicken Sie auf Schließen.

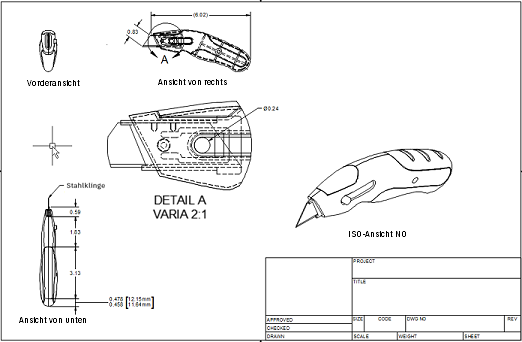

An diesem Punkt sollte Ihre Zeichnung so ähnlich wie die folgende Abbildung aussehen:

Freigegeben

Endgültiges Aussehen der Zeichnung nach Abschluss von Aktivität 4

Aktivität 4 - Zusammenfassung

Bei dieser Aktivität haben Sie folgende Aufgaben ausgeführt:

Erstellen von linearen, ausgerichteten und Durchmesserbemaßungen
Neupositionieren von Bemaßungen
Verwenden der Basislinien- und Kettenbemaßungswerkzeuge
Ändern der Eigenschaften einer Bemaßung
