Aktivität 5: Erstellen von Teilelisten, Positionsnummern und Schriftfeldern

Bei dieser Aktivität führen Sie folgende Aufgaben aus:

Voraussetzungen

Eine Teileliste ist eine Tabelle, in der die Komponenten der Konstruktion aufgelistet sind. Sie führt alle Komponenten in der Zeichnung einzeln auf, einschließlich der Elementnummer, Menge, Bauteilnummer, Beschreibung und des Materials.

Eine Komponente in der Teileliste wird durch eine Positionsnummer in der Zeichnung identifiziert.

Schritte zum Einfügen einer Teileliste und Hinzufügen von Positionsnummern

  1. Einfügen einer Teileliste

    1. Klicken Sie im Werkzeugkasten Tabellen auf Teileliste.

      Teileliste

      Der Befehl Teileliste befindet sich in der Dropdown-Liste Tabellen.

    2. Stellen Sie sicher, dass der Typ im Dialogfeld auf Teileliste eingestellt ist.

    3. Wählen Sie die Erstansicht als Referenz für die Teileliste aus.

    4. Klicken Sie rechts oben auf den Rand der Zeichnung, um die Teileliste dort zu platzieren.

      Teileliste

      Platzieren der Teileliste

      Anmerkung: Die Teileliste wird automatisch mit Informationen aus der Konstruktion ausgefüllt.

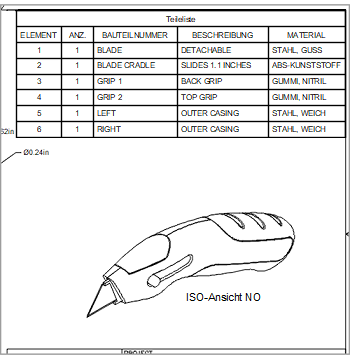

      Teileliste

      Platzierte Teileliste

    5. Wenn die Teileliste eine der Zeichnungsansichten überlappt, verschieben Sie die Ansichten, um die Überlappung zu beseitigen.

  2. Erstellen von Beschriftungen mit Positionsnummern

    1. Klicken Sie im Werkzeugkasten Tabellen auf Positionsnummer.

      Beschriftungen mit Positionsnummern

      Der Befehl Positionsnummer befindet sich in der Dropdown-Liste Tabellen.

    2. Wählen Sie in der ISO-Ansicht NO die Kante einer Komponente aus.

    3. Klicken Sie, um die Positionsnummer zu platzieren.

    4. Fahren Sie mit der Auswahl der Komponenten fort, bis alle Elemente der Teileliste in der ISO-Ansicht NO nummeriert sind.

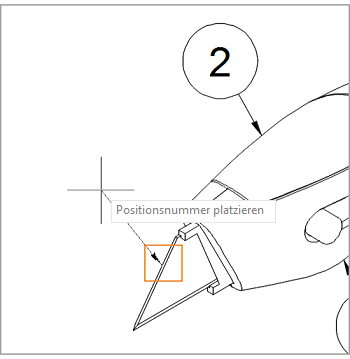

      Beschriftungen mit Positionsnummern

      Platzieren einer Positionsnummer

    5. Wenn Sie fertig sind, drücken Sie Esc.

    Info zur Teileliste

    Die Bauteilnummer und Beschreibung einer Komponente können innerhalb des Modellarbeitsbereichs im Dialogfeld Eigenschaften geändert werden. Sie können auf dieses Dialogfeld zugreifen, indem Sie mit der rechten Maustaste auf eine Komponente im Browser klicken und im Kontextmenü die Option Eigenschaften auswählen.

    Wenn Sie den Namen oder die Eigenschaften einer Komponente im Modellarbeitsbereich ändern, werden die Änderungen in der Zeichnung übernommen, sobald Sie die Zeichnung mit dem gespeicherten Modell verknüpfen. (Weitere Informationen finden Sie unter Aktivität 7: Assoziatives Aktualisieren der Zeichnung.)

    Anmerkung: Die Tabelle der Teileliste kann nicht bearbeitet oder angepasst werden.

Schritte zum Ausfüllen des Schriftfelds

  1. Klicken Sie auf das Schriftfeld, um es auszuwählen.

  2. Klicken Sie mit der rechten Maustaste auf das ausgewählte Schriftfeld.

  3. Wählen Sie Schriftfeld bearbeiten aus.

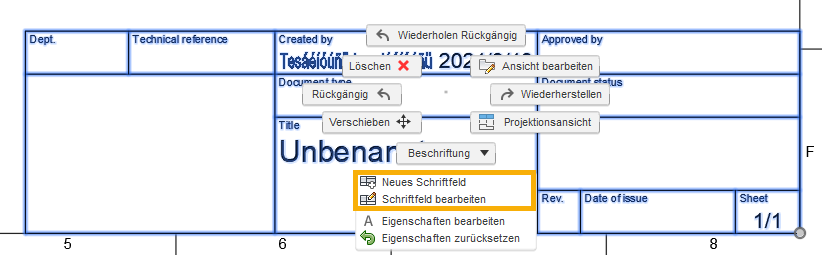

    Menü Schriftfeld bearbeiten

    Menü Schriftfeld bearbeiten

  4. Klicken Sie im Dialogfeld Neues Schriftfeld auf OK.

Anmerkung: Das vorgegebene Schriftfeld kann nicht bearbeitet werden. Wenn Sie dies versuchen, werden Sie aufgefordert, ein neues Schriftfeld hinzuzufügen.

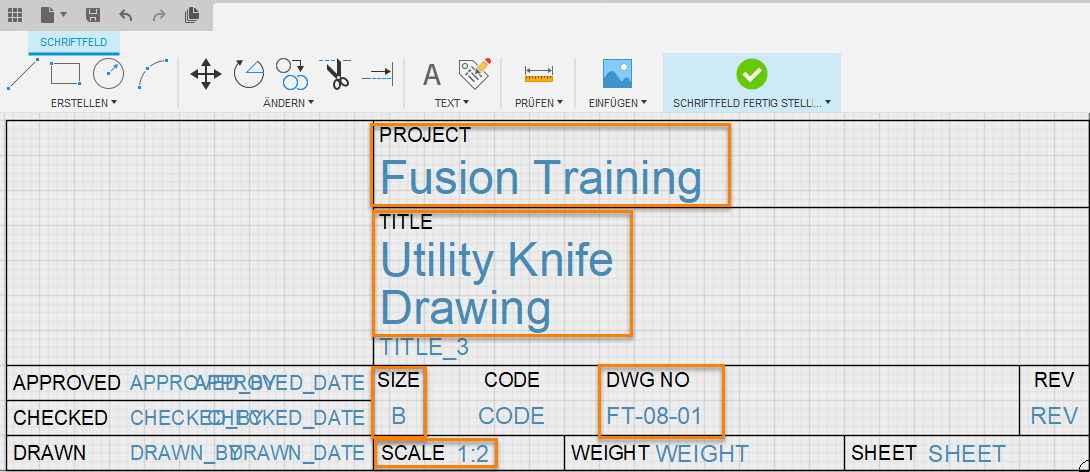

Ändern Sie in der Umgebung des Schriftfeld-Editors die folgenden Attribute:

1.

  1. Klicken Sie auf Bearbeitung fertig stellen.

    Freigegeben

    Schriftfeld-Editor-Umgebung

Aktivität 5 - Zusammenfassung

Bei dieser Aktivität führen Sie folgende Aufgaben aus:
