Erstellen einer neuen Zeichnung aus einer Animation

Erfahren Sie, wie Sie eine Explosionsansichtszeichnung aus einem Drehbuch erstellen, das im Arbeitsbereich Animation in Fusion erstellt wurde.

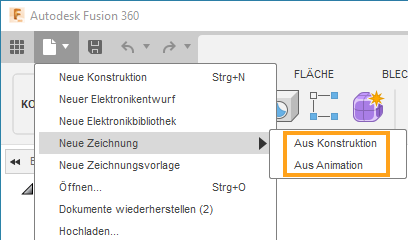

1. Erweitern Sie das Menü Datei, und wählen Sie dann Neue Zeichnung > Aus Animation aus.



   Das Dialogfeld Neue Zeichnung wird angezeigt.

2. Wählen Sie im Dialogfeld Neue Zeichnung ein Drehbuch aus dem Dropdown-Menü Referenz aus.

3. Passen Sie die Einstellungen für Ziel an.

   • Zeichnung
     • Neue Zeichnung: Erstellen Sie eine neue Zeichnung.
     • Vorhandene Zeichnung: Wählen Sie eine vorhandene Zeichnung aus der Liste aus, um sie zu ergänzen.
   • Blatt (nur vorhandene Zeichnung)
     • Neues Blatt erstellen: Erstellt ein neues Blatt in der ausgewählten Zeichnung.
     • Vorhandenes Blatt: Wählen Sie ein vorhandenes Blatt aus der Liste aus, um es zu ergänzen.
   • Vorlage
     • Neu: Beginnen Sie mit einer leeren, vorgabemäßigen Zeichnungsvorlage.
     • Durchsuchen: Wählen Sie eine Zeichnungsvorlage aus, um die Zeichnung mit Ihren benutzerdefinierten Schriftfeldern, Rahmen, Dokumenteinstellungen, Planeinstellungen, Ansichtsplatzhaltern und Platzhaltern für die Teileliste zu beginnen.
   • Standard: Wählen Sie die Zeichnungsnorm für die Zeichnung aus.
     • ASME
     • ISO
   • Einheiten: Wählen Sie die Einheiten für die Zeichnung aus.
     • Zoll
     • mm
   • Plangröße: Wählen Sie eine Plangröße aus der Liste aus, basierend auf der Zeichnungsnorm.

4. Klicken Sie auf OK.

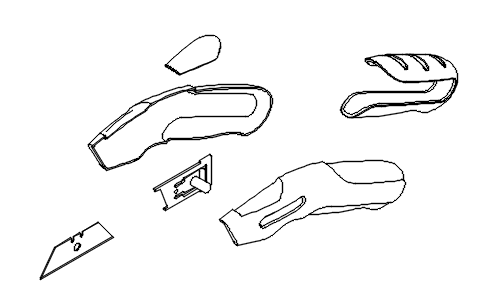

Auf einer neuen Dokument-Registerkarte wird die Zeichnung angezeigt, und Sie werden aufgefordert, eine Erstansicht auf dem Plan zu platzieren. Nachdem Sie die Erstansicht platziert haben, wird die Explosionsdarstellung Baugruppe auf dem Plan angezeigt, wie sie am Ende des Wiedergabekopfs im Drehbuch angezeigt wird.

Alternative Methode

Sie können auch auf die Arbeitsbereichsauswahl klicken und Zeichnung > Aus Animation auswählen, um eine neue Zeichnung aus einer Animation zu erstellen.

Sie können auch die folgenden Methoden verwenden, um eine Explosionsansicht aus einem Drehbuch zu erstellen:

• Klicken Sie auf die Arbeitsbereichsauswahl, und wählen Sie Zeichnung > Aus Animation aus.
• Öffnen Sie eine vorhandene Zeichnung. Klicken Sie im Werkzeugkasten auf Erstellen > Erstansicht . Wählen Sie im Dialogfeld Erstansicht ein Drehbuch aus dem Dropdown-Menü Darstellung aus.
