Aktivität 1: Definieren der Leiterplatte

In dieser Aktivität beginnen Sie ein Leiterplattendokument aus einem Stromlaufplan und definieren die Basisgröße der Leiterplatte.

Schritte

1. Wechseln Sie zum Leiterplattendokument.

   1. Klicken Sie im Arbeitsbereich Schaltplan auf Konstruktion > Wechseln > Zu Leiterplattendokument wechseln .

   2. Klicken Sie auf Konstruktion >Ansicht > Gesamtansicht .

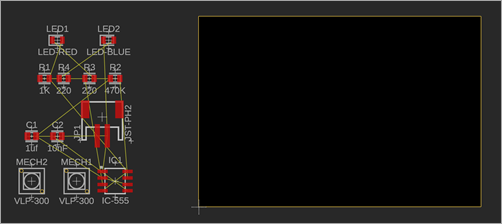

   3. Vergewissern Sie sich, dass die vorgabemäßige Leiterplatte mit gelbem Rahmen und schwarzem Hintergrund angezeigt wird, zusammen mit den entsprechenden Komponenten links unten.



      Vorgabemäßige Leiterplatte mit Komponenten

      Anmerkung: Die Komponenten haben weiße Konturen. Grüne und rote Farben stellen die Leitungen für die Komponenten dar. Gelbe Linien geben an, wie die Leitungen verbunden sind.

2. Ändern Sie die Größe der Leiterplatte.

   1. Klicken und ziehen Sie die rechte Kante der Leiterplatte, bis ihre Breite etwas kleiner als die Höhe der Komponenten ist.

   2. Klicken und ziehen Sie die obere Kante der Leiterplatte, bis ihre Höhe der Höhe der Komponenten entspricht.



Aktivität 1 - Zusammenfassung

In dieser Aktivität haben Sie ein Leiterplattendokument im Arbeitsbereich Schaltplan geöffnet und die Größe der Leiterplatte relativ zur Größe der Komponenten geändert.
