Lernprogramm: Erstellen eines Leiterplattenlayouts

Der Layoutprozess für Leiterplatten ist sowohl eine Kunst als auch eine Wissenschaft. Wenn Sie einen Stromlaufplan an 100 verschiedene Ingenieure geben, erhalten Sie wahrscheinlich 100 verschiedene Leiterplattenlayouts, alle mit einzigartigen Windungen.

In diesem Lernprogramm beginnen Sie mit einem Stromlaufplan-Design und erstellen eine Leiterplatte anhand der folgenden Schritte:

• Definieren der Leiterplattenform
• Platzieren von Komponenten
• Verlegen der Verbindungen

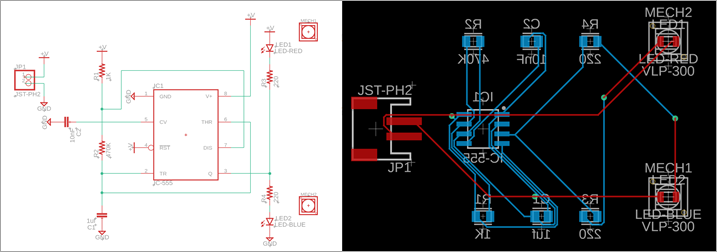

Der Schaltplan für den Doppel-LED-Blinker-Schaltkreis wurde in eine Leiterplatte umgewandelt.

Voraussetzungen

• Das vorherige Lernprogramm Erstellen eines Schaltplanentwurfs wurde abgeschlossen.
• Der Entwurf, den Sie im Lernprogramm Erstellen eines Schaltplanentwurfs erstellt haben, ist im Arbeitsbereich Schaltplan geöffnet.
