Aktivität 2: Platzieren der Leiterplattenkomponenten

In dieser Aktivität platzieren und spiegeln Sie die Komponenten auf der Leiterplatte. Die genauen Positionen sind nicht von Bedeutung, mit Ausnahme von LEDs, LM555ND-Timer und JSTPH2, die sich an den gezeigten relativen Positionen befinden sollten. Widerstände und Kondensatoren sollten ebenfalls wie dargestellt relativ zu anderen Komponenten platziert werden.

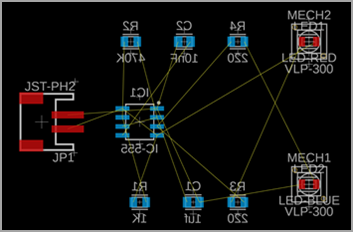

Positionen von Leiterplattenkomponenten

Voraussetzungen

• Aktivität 1 ist abgeschlossen.

Schritte

1. Positionieren Sie den Timer auf der Leiterplatte.

   1. Klicken Sie, und ziehen Sie den Mauszeiger bei gedrückter Maustaste um den Timer, um ihn auszuwählen. Klicken Sie auf den Griff eines Timers in der Mitte des Grundrisses.

      Anmerkung: Sie wissen, dass ein Bauteil ausgewählt wurde, wenn sich die Farbe in ein tieferes, leuchtenderes Rot ändert.

   2. Ziehen Sie den Timer auf die Leiterplatte.

   3. Klicken Sie auf Konstruktion > Ändern > Spiegeln .

   4. Klicken Sie auf den Grundriss des Timers, um ihn zu spiegeln.

      Anmerkung: Die blaue Farbe gibt an, dass sich die Komponente auf der Unterseite der Leiterplatte befindet.

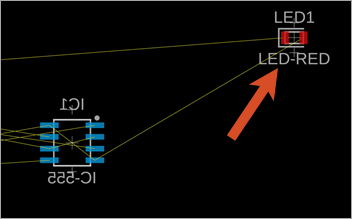

2. Positionieren Sie die LEDs auf der Leiterplatte.

   1. Klicken Sie auf Konstruktion > Ändern > Verschieben .

   2. Klicken Sie auf den Griff für LED1, und halten Sie die Maustaste gedrückt.

   3. Ziehen Sie die LED wie dargestellt auf die Leiterplatte.

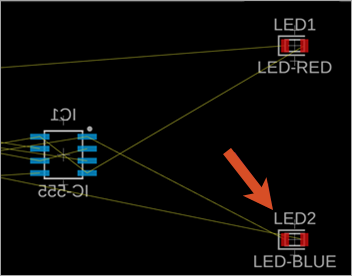

   4. Klicken Sie auf den Griff für LED2, und halten Sie die Maustaste gedrückt.

   5. Ziehen Sie die LED wie dargestellt auf die Leiterplatte.



3. Positionieren Sie die Lichtröhren auf der Leiterplatte.

   1. Klicken Sie auf Konstruktion > Ändern > Verschieben .

   2. Klicken Sie auf den Griff für die mit MECH1 beschriftete Komponente, und halten Sie die Maustaste gedrückt.

   3. Ziehen Sie eine Lichtröhre in die Mitte über eine der LEDs auf der Leiterplatte, wie in der Abbildung gezeigt.



   4. Ziehen Sie die zweite Lichtröhre über die andere LED auf der Leiterplatte.

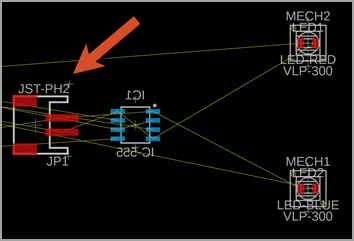

4. Positionieren Sie die JSTPH2-Komponente auf der Leiterplatte.

   1. Klicken Sie einmal auf den Griff für die JSTPH2-Komponente, um sie um 90 Grad zu drehen.

   2. Klicken Sie auf Konstruktion > Ändern > Verschieben .

   3. Klicken Sie auf den Griff für JSTPH2, und halten Sie die Maustaste gedrückt.

   4. Ziehen Sie die JSTPH2-Komponente wie dargestellt auf die Leiterplatte.



5. Positionieren Sie die Widerstände und Kondensatoren auf der Leiterplatte.

   1. Klicken Sie auf Konstruktion > Ändern > Verschieben .

   2. Klicken Sie auf den Griff eines Widerstands oder Kondensators, und halten Sie die Maustaste gedrückt.

   3. Ziehen Sie die Komponente wie dargestellt auf der Leiterplatte.

   4. Fahren Sie mit dem Platzieren aller Komponenten fort.

   5. Klicken Sie auf Konstruktion > Ändern > Spiegeln .

   6. Klicken Sie auf den Griff für die einzelnen Widerstände und Kondensatoren, um die Komponente zu spiegeln.



Aktivität 2 - Zusammenfassung

In dieser Aktivität haben Sie die Komponenten für die Leiterplatte positioniert und gespiegelt.
