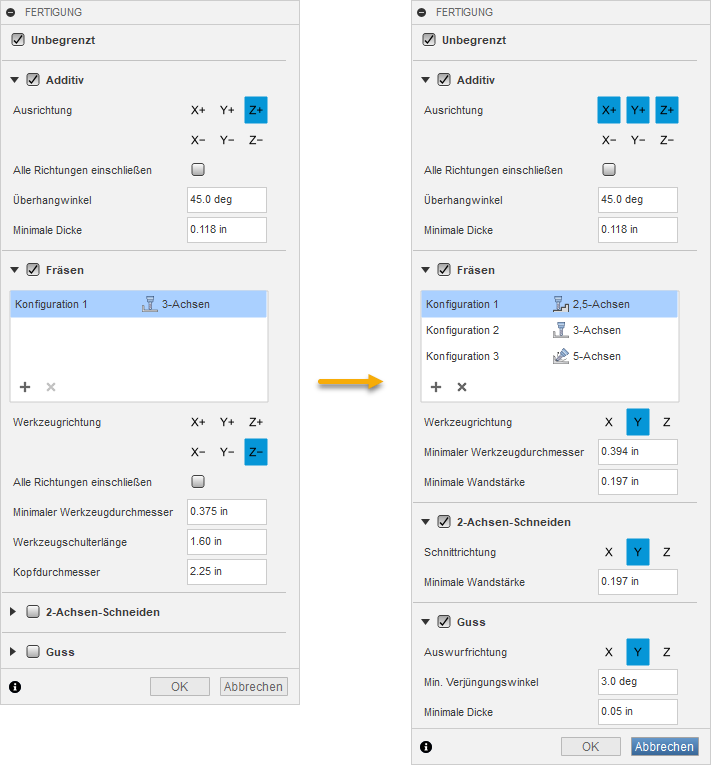

Aktivität 2: Angeben von Fertigungsmethoden

Bei dieser Aktivität geben Sie die Fertigungsabhängigkeiten für alle im Produkt verfügbaren Methoden an.

Gabelbrücken-Modell

Voraussetzungen

Schritte

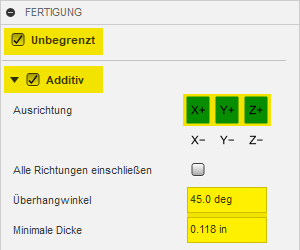

  1. Geben Sie die unbegrenzten und additiven Fertigungsmethoden für die generative Studie an, indem Sie die in der folgenden Abbildung gezeigten Einstellungen anwenden.

    Unbegrenzt-Additiv

    1. Klicken Sie auf der Registerkarte Definieren auf Richtlinien > Fertigung Symbol Fertigung.
    2. Stellen Sie im Dialogfeld Fertigung sicher, dass die Methoden Unbegrenzt und Additiv ausgewählt sind.
    3. Klicken Sie auf die Schaltflächen X+, Y+ und Z+, um die Fertigungsrichtung für den additiven 3D-Druck festzulegen.
    4. Stellen Sie für die Methode Additiv sicher, dass die Vorgabewerte angegeben sind:
      • Im Feld Überhangwinkel 45.0 deg.
      • Im Feld Minimale Dicke 0.118 in.
  2. Geben Sie die 2,5-Achsen-Fräsmethode an, um Ergebnisse zu erzeugen, die mit 2,5-Achsen-Fräsoperationen subtraktiv gefertigt werden können, indem Sie die in der folgenden Abbildung gezeigten Einstellungen anwenden.

    2,5-Achsen-Fräsen

    1. Stellen Sie im Dialogfeld Fertigung sicher, dass die Methode Fräsen ausgewählt ist.
    2. Wählen Sie im Dropdown-Menü Konfiguration 1 die Option 2,5-Achsen.
    3. Klicken Sie auf die Schaltfläche Y, um die Werkzeugrichtung für die 2,5-Achsenbearbeitung festzulegen.

      Anmerkung: Das Werkzeug wird in der Richtung ausgerichtet, die parallel zur Y-Achse der Dreiergruppe liegt. Wählen Sie diese Richtung für alle anderen Methoden aus.
    4. Stellen Sie sicher, dass im Feld Minimaler Werkzeugdurchmesser der Vorgabewert festgelegt ist: 0.394 in.

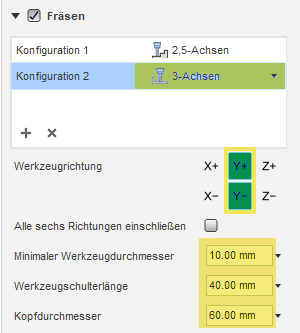

  3. Geben Sie die 3-Achsen-Fräsmethode an, um Ergebnisse zu erzeugen, die mit 3-Achsen-Fräsoperationen subtraktiv gefertigt werden können, indem Sie die in der folgenden Abbildung gezeigten Einstellungen anwenden.

    3-Achsen-Fräsen

    1. Um eine neue Fräskonfiguration hinzuzufügen, klicken Sie im Dialogfeld Fertigung auf .

      Anmerkung: Vorgabemäßig wird die 3-Achsen-Fräskonfiguration hinzugefügt.
    2. Klicken Sie auf die Schaltflächen Y+ und Y-, um die Werkzeugrichtung für die 3-Achsenbearbeitung festzulegen.

      Anmerkung: Das Werkzeug wird in der Richtung ausgerichtet, die parallel zur Y-Achse der Dreiergruppe liegt und auf das positive/negative Ende der Y-Achse zeigt.
    3. Klicken Sie auf die Schaltfläche Z-, um die Auswahl der Vorgaberichtung aufzuheben.
    4. Geben Sie im Feld Minimaler Werkzeugdurchmesser 0.15 in ein.
    5. Geben Sie im Feld Werkzeugschulterlänge 1.60 in ein.
    6. Geben Sie im Feld Kopfdurchmesser 1.50 in ein.
  4. Geben Sie die 5-Achsen-Fräsmethode an, um Ergebnisse zu erzeugen, die mit 5-Achsen-Fräsoperationen subtraktiv gefertigt werden können, indem Sie die in der folgenden Abbildung gezeigten Einstellungen anwenden.

    5-Achsen-Fräsen

    1. Wenn Sie eine neue Fräskonfiguration hinzufügen möchten, klicken Sie auf , und wählen Sie die Option 5-Achsen im Dropdown-Menü aus.
    2. Geben Sie im Feld Minimaler Werkzeugdurchmesser 0.20 in ein.
    3. Geben Sie im Feld Werkzeugschulterlänge 1.60 in ein.
    4. Geben Sie im Feld Kopfdurchmesser 2.00 in ein.
  5. Geben Sie die 2-Achsen-Schneiden-Methode an, um Ergebnisse zu erzeugen, die mithilfe von 2-Achsen-Schneiden-Operationen gefertigt werden können, indem Sie die in der folgenden Abbildung gezeigten Einstellungen anwenden.

    2-Achsen-Schneiden

    1. Stellen Sie im Dialogfeld Fertigung sicher, dass die Methode 2-Achsen-Schneiden ausgewählt ist.
    2. Klicken Sie auf die Schaltfläche Y, um die Schnittrichtung festzulegen.

      Anmerkung: Das Schnittwerkzeug wird in der Richtung ausgerichtet, die parallel zur Y-Achse der Dreiergruppe liegt.

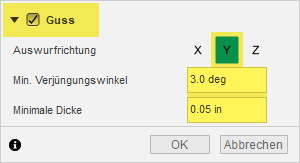

  6. Geben Sie die Gussmethode zum Erzeugen von Ergebnissen an, die mithilfe des Metallgussprozesses gefertigt werden können, indem Sie die in der folgenden Abbildung gezeigten Einstellungen anwenden.

    gießen

    1. Stellen Sie im Dialogfeld Fertigung sicher, dass die Methode Guss ausgewählt ist.
    2. Klicken Sie auf die Schaltflächen X und Z, um die Auswahl der X- und Z-Richtung aufzuheben.
    3. Geben Sie im Feld Min. Verjüngungswinkel 3.00 deg ein.
    4. Geben Sie im Feld Minimale Dicke 0.05 in ein.
    5. Klicken Sie auf OK.

      Tipp: Um die angegebenen Fertigungsmethoden und Abhängigkeiten zu ändern, bewegen Sie den Mauszeiger über den Knoten Fertigung im Browser und klicken dann auf Browsersymbol Bearbeiten.

Aktivität 2 - Zusammenfassung

Bei dieser Aktivität haben Sie die Fertigungsabhängigkeiten für alle im Produkt verfügbaren Methoden angegeben.
