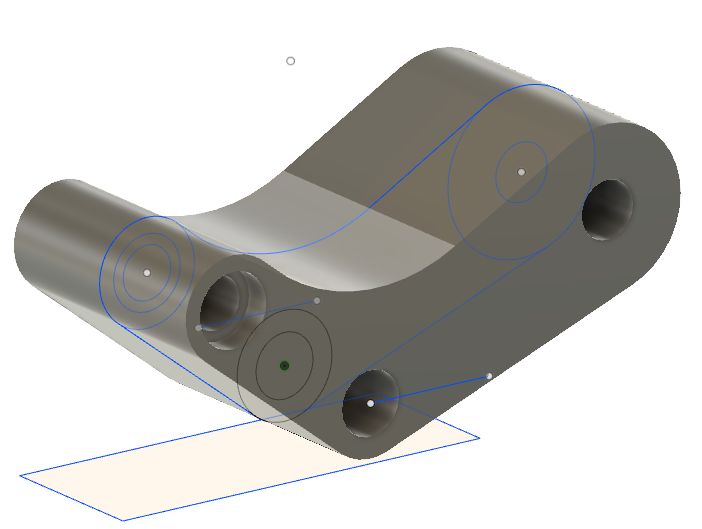

Aktivität 2: Erstellen der rückseitigen Kipphebel-Bohrung mithilfe einer neuen Skizze

Bei dieser Aktivität erstellen Sie eine Volumenkörperextrusion, die mit dem Kipphebel-Körper verbunden wird und als reduzierter Innendurchmesser fungiert. Anschließend erstellen Sie eine Bohrung durch diese Extrusion, indem Sie eine neue Skizze generieren.

Voraussetzungen

• Die vorherige Aktivität wurde abgeschlossen und der Kipphebel-Körper erstellt.

Schritte

1. Extrudieren Sie das Kreisprofil der Innenradius-Extrusion, und verbinden Sie den resultierenden Volumenkörper mit dem Schwingarm.

   1. Wählen Sie das Kreisprofil aus. Wenn es schwierig ist, eine bestimmte Geometrie auszuwählen, weil sie verdeckt wird, bewegen Sie den Mauszeiger über das Profil, klicken und halten die Maustaste gedrückt. Nach einigen Sekunden wird ein Dialogfenster-Menü angezeigt, in dem Sie das gewünschte Element auswählen können. Wählen Sie Profil aus der Liste aus.

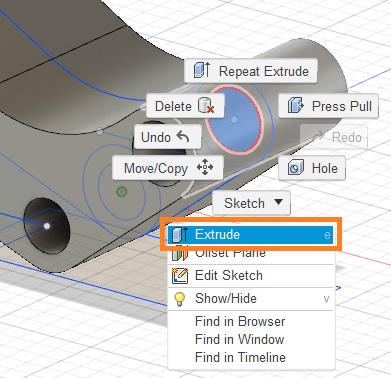

   2. Um das Kreisprofil zu extrudieren, klicken Sie mit der rechten Maustaste auf das ausgewählte Kreisprofil, und wählen Sie Extrusion aus.

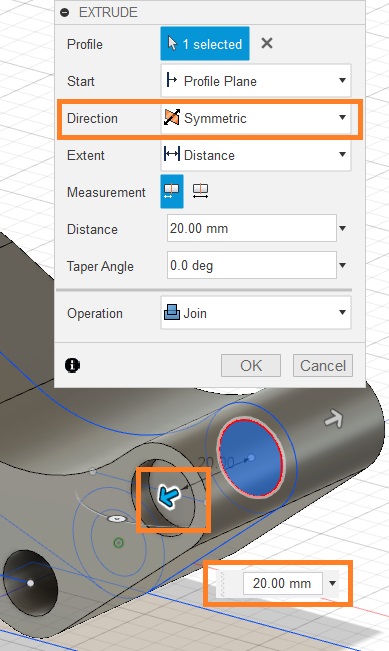

   3. Um die Richtung zu definieren und den neuen extrudierten Körper mit dem Kipphebel zu verbinden, legen Sie Richtung auf Symmetrisch fest, und vergewissern Sie sich, dass die Operation auf Verbinden festgelegt ist.

   4. Ziehen Sie den Pfeil zum Wert 20 mm.



   5. Klicken Sie zum Beenden auf OK.

2. Skizzieren Sie das Kreisprofil mit einem Durchmesser von 10 mm für den Innenbohrungsschnitt.

   1. Um ein neues Kreisprofil zu skizzieren, klicken Sie im Browser mit der rechten Maustaste auf Sketch1, und wählen Sie Skizze bearbeiten aus.

      Anmerkung: Auf diese Weise gelangen Sie zurück zur ersten Skizze, und Sie können zusätzliche Geometrie erstellen. Achten Sie darauf, dass die Zeitachse auch anzeigt, dass wir zu diesem Skizzenelement zurückgekehrt sind.

   2. Wechseln Sie zur Registerkarte Skizze, und wählen Sie Kreis > Mittelpunkt, Durchmesser, Kreis aus.

   3. Erstellen Sie einen am Mittelpunkt gefangenen Kreis mit einem Durchmesser von 10 mm. (Möglicherweise müssen Sie 10 eingeben.)



   4. Drücken Sie die Eingabetaste, um die Änderungen zu übernehmen. Klicken Sie auf Skizze fertig stellen, um den Skizziermodus zu verlassen.

3. Projizieren Sie die Kreis-Skizze auf die Außenfläche des Kipphebels.

   1. Klicken Sie mit der rechten Maustaste auf die Außenfläche des Kipphebels, und klicken Sie auf Skizze > Projizieren. Das Modell kehrt in den Skizziermodus zurück.

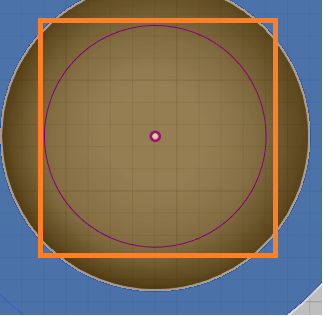

   2. Wählen Sie die neue Kreis-Skizze aus, die wir gerade erstellt haben. Klicken Sie auf OK. Beachten Sie, dass sich die Farbe in Violett ändert, wodurch angezeigt wird, dass die Skizze ausgewählt wurde.



   3. Um den Vorgang abzuschließen, klicken Sie auf Skizze fertig stellen. Der Kreis sollte nun auf die äußere Fläche des Modells projiziert worden sein.



4. Extrudieren Sie den Kreis als Schnittelement.

   1. Wählen Sie das projizierte Kreisprofil aus, klicken Sie mit der rechten Maustaste, und wählen Sie Extrusion.

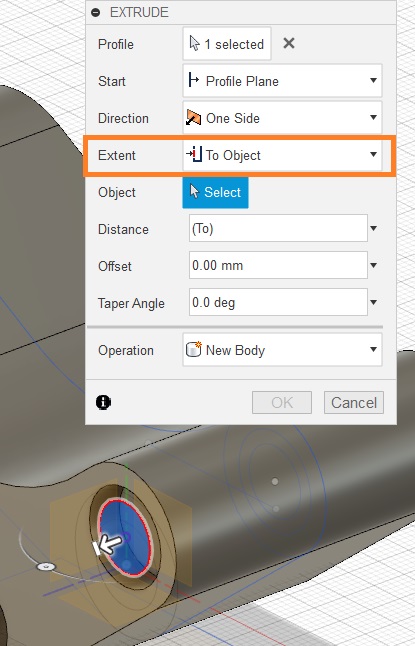

   2. Ändern Sie im Werkzeugdialogfeld die Größe in Auf Objekt.



   3. Klicken Sie zum Aktivieren der Extrusion auf den Pfeil-Manipulator.

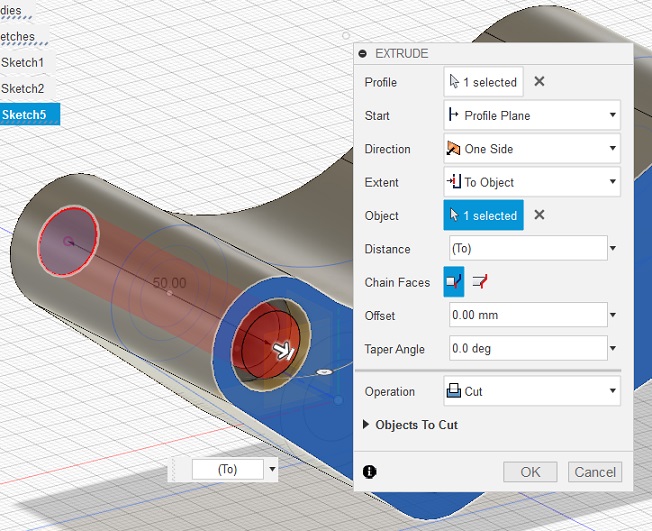

   4. Drehen Sie das Modell auf die andere Seite, damit wir die andere Fläche sehen, die wir extrudieren möchten. Klicken Sie auf die Fläche, und klicken Sie auf OK, um den Vorgang zu beenden.

      Nun sollten Sie einen Schnitt durch die gesamte Breite des Modells sehen. Der Schnitt ist jetzt mit der ursprünglichen Skizze des Kreises verbunden, sodass wir in Zukunft Bemaßungen einfach ändern können.



   5. Klicken Sie auf OK.

Aktivität 2 - Zusammenfassung

Bei dieser Aktivität haben Sie eine vorhandene Skizze verwendet, um einen Zylinder zu extrudieren, den Sie mit dem Kipphebel-Körper verbunden haben. Anschließend haben Sie eine neue Skizze erstellt und einen Zylinder extrudiert, der durch die erste Extrusion geschnitten wurde.
