Aktivität 2: Modellierungsverfahren mit Körpern

Bei dieser Aktivität erstellen Sie die Griffe, indem Sie Modellierungsverfahren auf die in der vorherigen Aktivität erstellten Körper anwenden.

Voraussetzungen

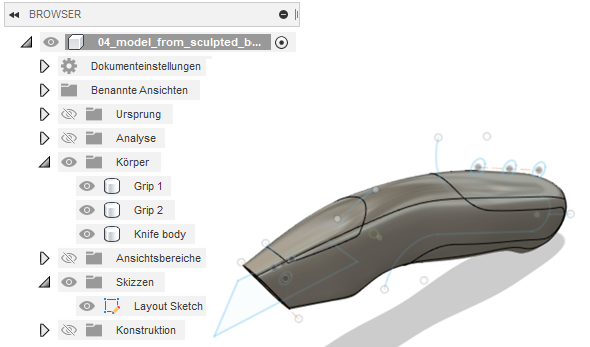

• Die vorherige Aktivität wurde abgeschlossen, und der Körper wurde in drei Körper unterteilt.
• Die neuen Körper wurden umbenannt.

Schritte

1. Erstellen Sie Kopien der Griff-Körper.

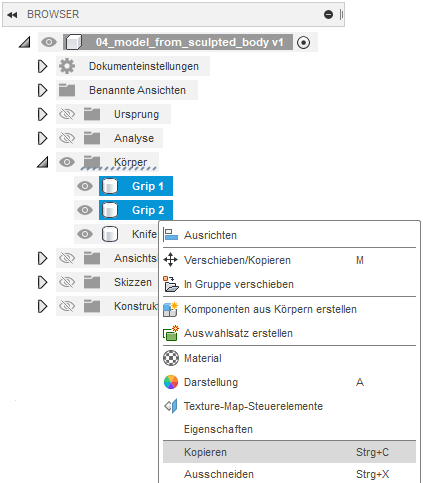

   1. Wählen Sie aus dem Ordner Körper im Browser Grip 1 und Grip 2 aus. (Halten Sie die UMSCHALTTASTE gedrückt, um die Mehrfachauswahl zu ermöglichen.)

   2. Klicken Sie mit der rechten Maustaste, und wählen Sie Kopieren aus.

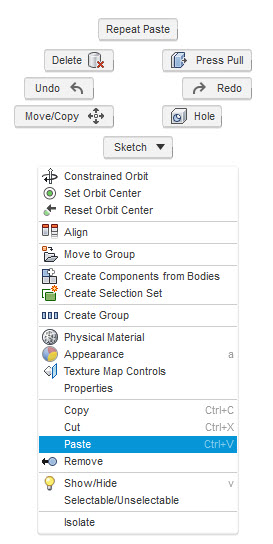

   3. Klicken Sie auf eine beliebige Stelle im Ansichtsbereich, klicken Sie mit der rechten Maustaste, und wählen Sie Einfügen aus.



      ** ** Anmerkung: Sie sollten jetzt im Ordner **Körper zwei weitere Körper mit den Bezeichnungen **Grip 1 (1) und Grip 2 (1) sehen.

   4. Um den Einfügevorgang abzuschließen, klicken Sie auf OK.

2. Versetzen Sie die neu erstellten Körper.

   1. Um die beiden neuen Griff-Körper anzuzeigen, deaktivieren Sie die Sichtbarkeit von Grip 1 und Grip 2 im Browser.

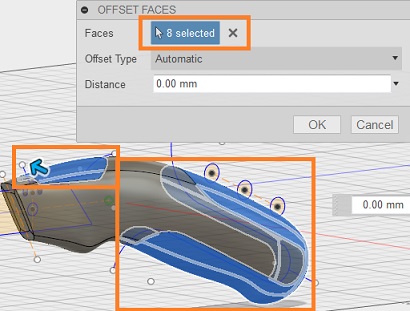

   2. Klicken Sie mit der rechten Maustaste auf eine beliebige Stelle im Ansichtsbereich, und wählen Sie Drücken/Ziehen aus.

   3. Wählen Sie alle Flächen von Grip 1 (1) und Grip 2 (1). Halten Sie die UMSCHALTTASTE gedrückt, um mehrere Objekte auszuwählen. Es sollten jetzt insgesamt acht Flächen ausgewählt sein.

      Anmerkung: Sie müssen das Modell möglicherweise drehen, um alle Flächen zu erfassen.

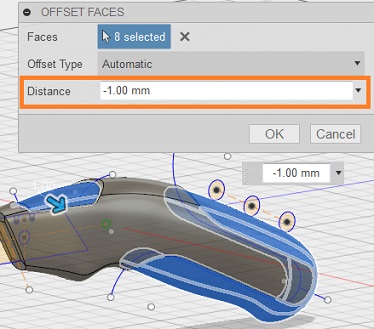

   4. Geben Sie einen Abstand von -1 mm ein.

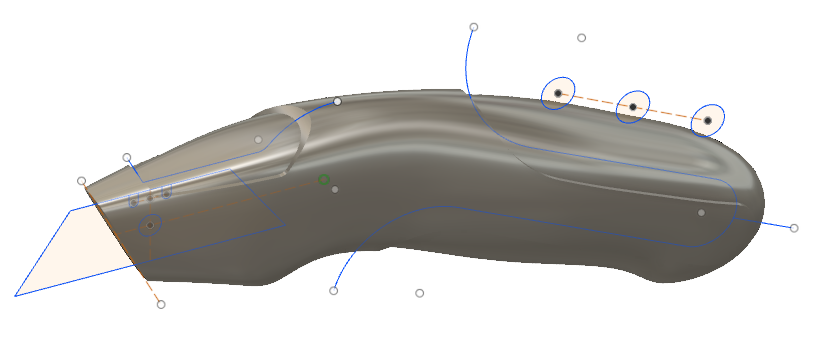

   5. Klicken Sie zum Beenden auf OK. Die erfolgreich versetzten Flächen sollten nun zu sehen sein.



3. Verbinden Sie die versetzten Körper mit dem Messerkörper, sodass sie Teil eines ganzen Körpers werden.

   1. Um das Werkzeug Kombinieren zu aktivieren, navigieren Sie zu Registerkarte Volumenkörper > Dropdown-Menü Ändern > Kombinieren.

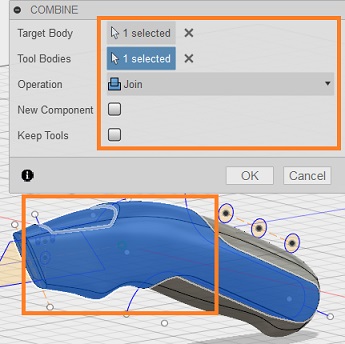

   2. Um Grip 2 (1) mit dem Messerkörper zu verbinden, nehmen Sie im Dialogfeld Kombinieren die folgenden Einstellungen vor:

      • Klicken Sie neben Zielkörper auf Auswählen, und wählen Sie den Messerkörper aus (aus dem Ordner Körper im Browser).
      • Klicken Sie neben Zielkörper auf Auswählen, und wählen Sie Grip 2 (1) aus dem Browser aus.
      • Operation = Verbinden
      • Stellen Sie sicher, dass Werkzeuge behalten deaktiviert ist.
      • Klicken Sie zum Beenden auf OK.

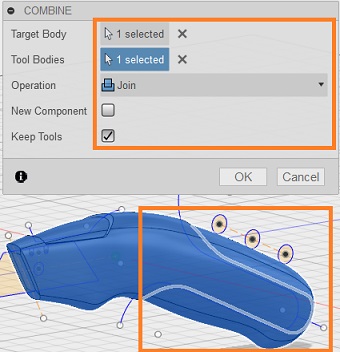

   3. Um Grip 1 (1) mit dem Messerkörper zu verbinden, nehmen Sie im Dialogfeld Kombinieren die folgenden Einstellungen vor:

      • Klicken Sie neben Zielkörper auf Auswählen, und wählen Sie den Messerkörper aus (aus dem Ordner Körper im Browser).
      • Klicken Sie neben Zielkörper auf Auswählen, und wählen Sie Grip 1 (1) aus.
      • Operation = Verbinden
      • Stellen Sie sicher, dass Werkzeuge behalten deaktiviert ist.
      • Klicken Sie zum Beenden auf OK.



4. Schneiden Sie die ursprünglichen Griffe aus, um eine genaue Einpassung zu erhalten.

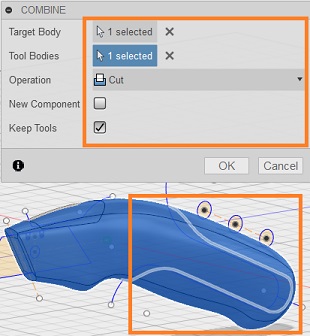

   1. Um Grip 1 auszuschneiden, wechseln Sie zum Dropdown-Menü Ändern und wählen Kombinieren aus. Nehmen Sie im Dialogfeld die folgenden Einstellungen vor:

      • Klicken Sie neben Zielkörper auf Auswählen, und wählen Sie Grip 1 aus dem Browser aus.
      • Klicken Sie neben Zielkörper auf Auswählen, und wählen Sie den Messerkörper aus.
      • Operation = Ausschneiden.
      • Aktivieren Sie das Kontrollkästchen Werkzeuge beibehalten.
      • Klicken Sie zum Beenden auf OK.

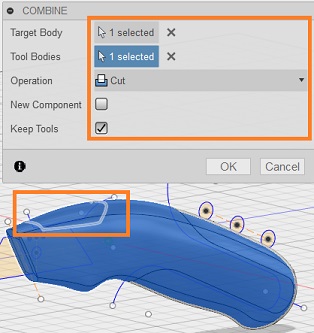

   2. Um Grip 2 auszuschneiden, wechseln Sie zum Dropdown-Menü Ändern und wählen Kombinieren aus. Nehmen Sie im Dialogfeld die folgenden Einstellungen vor:

      • Klicken Sie neben Zielkörper auf Auswählen, und wählen Sie Grip 2 aus dem Browser aus.
      • Klicken Sie neben Zielkörper auf Auswählen, und wählen Sie den Messerkörper aus.
      • Operation = Ausschneiden.
      • Aktivieren Sie das Kontrollkästchen Werkzeuge beibehalten.
      • Klicken Sie zum Beenden auf OK.



Aktivität 2 - Zusammenfassung

Bei dieser Aktivität haben Sie Kopien der Griffkörper erstellt und diese um 1 mm in den Messerkörper versetzt. Anschließend haben Sie die Form des Messerkörpers geändert, indem Sie die versetzten Körper mit dem Messerkörper verbunden haben. Als Letztes haben Sie die Form der ursprünglichen Griffe geändert, indem Sie diese mit dem Werkzeug Kombinieren und dem Messerkörper als Schnittkörper ausgeschnitten haben.
