Aktivität 2: Erstellen des Flaschenausgusses

Bei dieser Aktivität verschieben Sie die Oberseite der Flasche nach oben, um den Ausguss zu erstellen, und fügen zusätzliche Kanten hinzu, um das abgerundete Ausgussprofil zu erstellen.

Voraussetzungen

• Aktivität 1 ist abgeschlossen.

Schritte

1. Verschieben Sie die Oberseite der Flasche um 15 mm nach oben, um zwei Höhenflächen zum Definieren der Höhe des Ausgusses zu erstellen.

   1. Doppelklicken Sie auf die runde Kante oben am Zylinder.

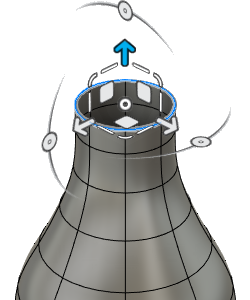

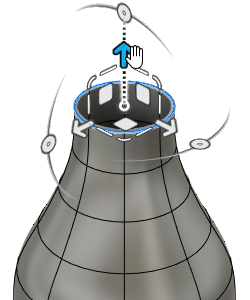

   2. Halten Sie die Alt-Taste gedrückt, und klicken und ziehen Sie auf dem Manipulator, um 10 mm nach oben zu verschieben.



   3. Klicken Sie auf einen leeren Bereich im Ansichtsbereich.

   4. Wiederholen Sie die Schritte a bis c, verschieben Sie jedoch die Höhe der Flasche um 5 mm nach oben.



   5. Klicken Sie im Dialogfeld Form bearbeiten auf OK.

2. Fügen Sie eine runde Kante in der Mitte der oberen Flächen der Flasche ein.

   1. Klicken Sie auf Form > Ändern > Kante einfügen .

   2. Stellen Sie sicher, dass die runde Kante oben an der Flasche ausgewählt ist. Wenn die Kante nicht ausgewählt ist, doppelklicken Sie darauf.



   3. Stellen Sie im Dialogfeld Kante einfügen sicher, dass die Einfügeposition auf 0.5 festgelegt ist.

   4. Klicken Sie auf OK.

3. Fügen Sie zwei runde Kanten auf beiden Seiten der soeben eingefügten Kante ein.

   1. Klicken Sie auf Form > Ändern > Kante einfügen .

   2. Doppelklicken Sie im Ansichtsbereich auf die runde Kante, die Sie gerade eingefügt haben.

   3. Stellen Sie im Dialogfeld Kante einfügen sicher, dass die Einfügeposition auf 0.5 festgelegt ist.

   4. Wählen Sie für Einfügeseite die Option Beide aus.

   5. Klicken Sie auf OK.



4. Skalieren Sie das Profil des Ausgusses um den Faktor 1.2, um ein abgerundetes Profil zu erstellen.

   1. Klicken Sie auf die Ansicht Vorne des ViewCube, um das Profil der Flasche anzuzeigen.

   2. Klicken Sie auf Form > Ändern > Form bearbeiten .

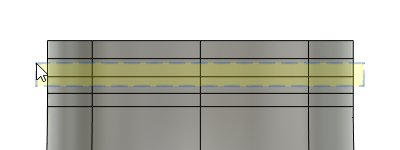

   3. Klicken Sie im Ansichtsbereich, und ziehen Sie von rechts nach links, um ein Auswahlfeld über die beiden Flächenreihen zu ziehen.

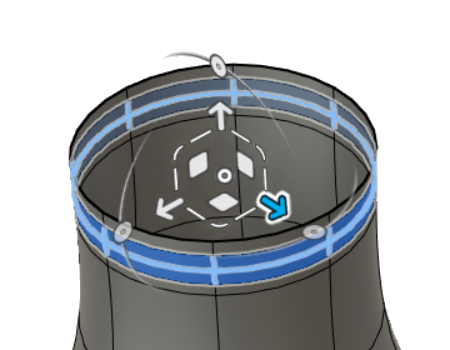

   4. Führen Sie für die Ansicht einen Orbit durch, um sicherzustellen, dass alle Flächen um den Ausguss ausgewählt sind.

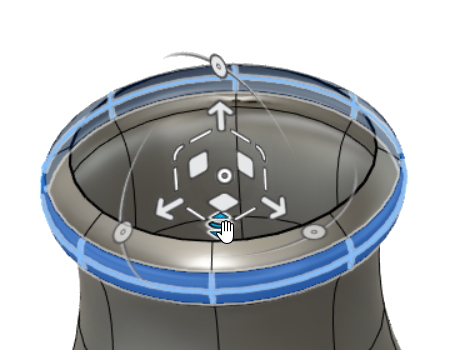

   5. Klicken und ziehen Sie auf dem Manipulator, um nach außen um einen Faktor von 1.2 zu skalieren.



   6. Klicken Sie im Dialogfeld Form bearbeiten auf OK.

Aktivität 2 - Zusammenfassung

Bei dieser Aktivität haben Sie die Oberseite der Flasche nach oben verschoben, um den Ausguss zu erstellen, und zusätzliche Kanten hinzugefügt, um das abgerundete Ausgussprofil zu erstellen.

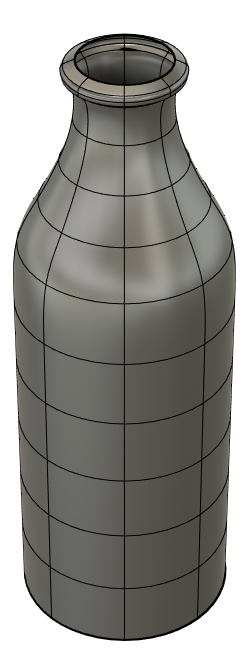

Wasserflasche mit definiertem Ausguss
